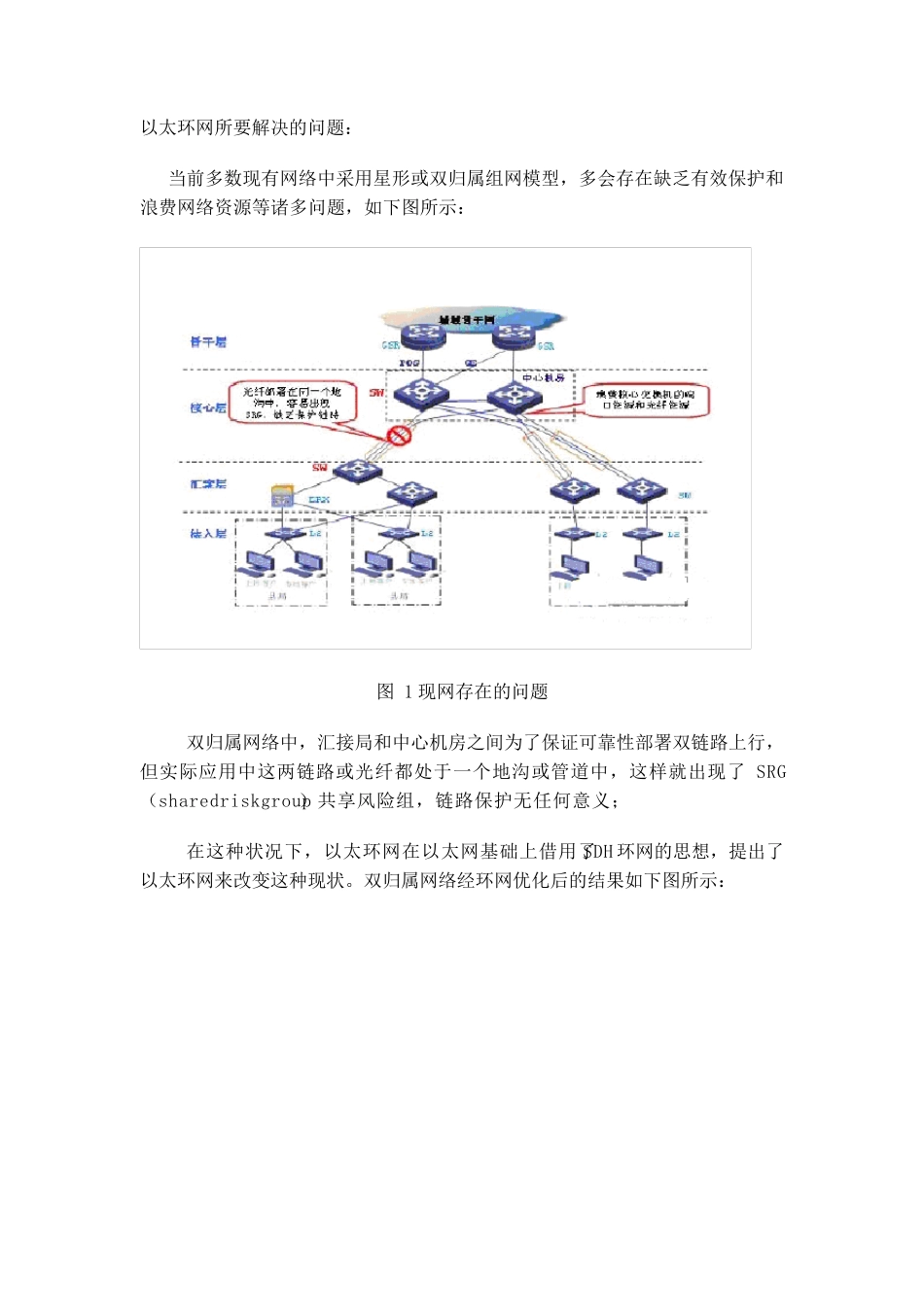

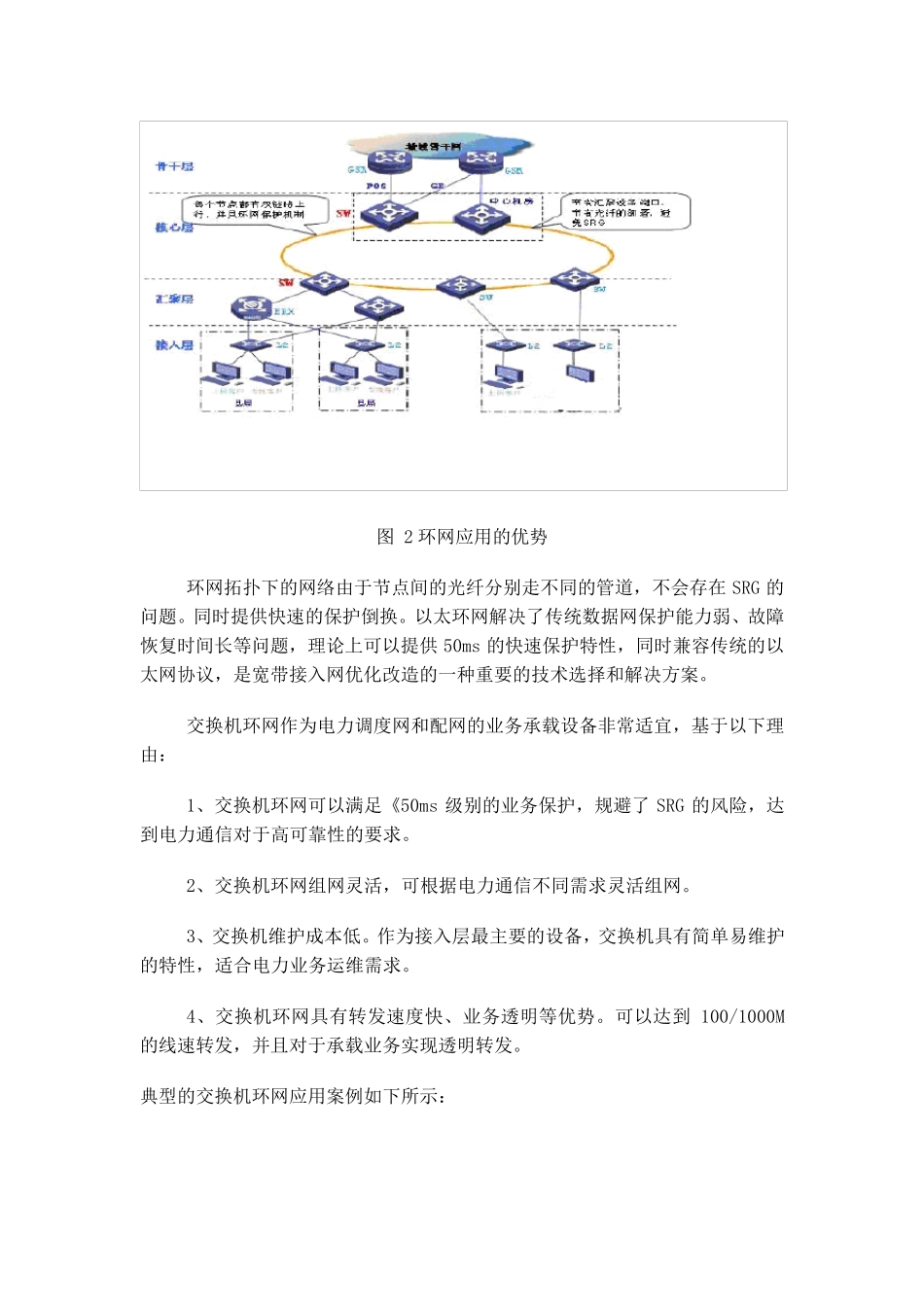

Raisecom 以太环网在电力系统的运用 一、我国电力通信系统概述： 作为电力系统的支撑和保障系统，电力通信网不仅承担着电力系统的生产指挥和调度，同时也为行政管理和自动化信息传输提供服务。电力通信传输网可分为干线传输网和本地/城域传输网。干线传输网络主要承担区域级电力公司间的业务调度和管理，主要实现大容量的业务承载。本地/城域网则主要承担区域电力公司和其所辖区域内的直属单位之间的信息传送。这些直属单位包括：电厂、电力配送站、变电站、变电所、电力局等。本地/城域网可划分为核心网和接入网。核心网主要完成业务的收敛汇聚、大颗粒调度等；接入网主要实现各站点的多业务接入和适配。 在业务需求方面，电力系统呈现出多层次、多方位的特点。其主要业务需求可分为： 1、自动化业务：包括调度自动化（SCADA）、电能计量系统、变电站综合自动化、调度生产 MIS、电力市场技术支持系统等。 2、保护业务：包括故障录波系统、电网安全稳定控制系统、雷电检测系统、继电保护系统等。 3、话音业务：包括调度电话、行政电话、会议电话系统。 4、管理信息业务：包括各种用电MIS、财务 MIS、电力基 建 项 目 管理系统、电力生产及 安全管理系统、人 事 管理、运营 管理、 OA、GIS 系统等。 5、视 频 业务：包括会议电视 系统、变电站自动监 控系统等。 6、居 民 小 区业务：包括电力居 民 小 区的宽 带 、语 音、电视 业务等。 基 于 电力系统本身 的特点，接入网的实现技术要提供综合接入能力以满 足丰 富 的业务种类 ，灵 活 的网络部 署 以满 足 分散 的接入点，高 系统可靠 性 以满 足 业务质 量。 二 、以太环网概述： 以太环网所要解决的问题： 当前多数现有网络中采用星形或双归属组网模型，多会存在缺乏有效保护和浪费网络资源等诸多问题，如下图所示： 图 1 现网存在的问题 双归属网络中，汇接局和中心机房之间为了保证可靠性部署双链路上行，但实际应用中这两链路或光纤都处于一个地沟或管道中，这样就出现了SRG（sharedriskgroup）共享风险组，链路保护无任何意义； 在这种状况下，以太环网在以太网基础上借用了SDH 环网的思想，提出了以太环网来改变这种现状。双归属网络经环网优化后的结果如下图所示： 图 2 环网应用的优势 环网拓扑下的网络由于节点间的光纤分别走不同的管道，不会存在SRG 的问题。同时提供快速的保护倒换。以太环网解决了传统数...
