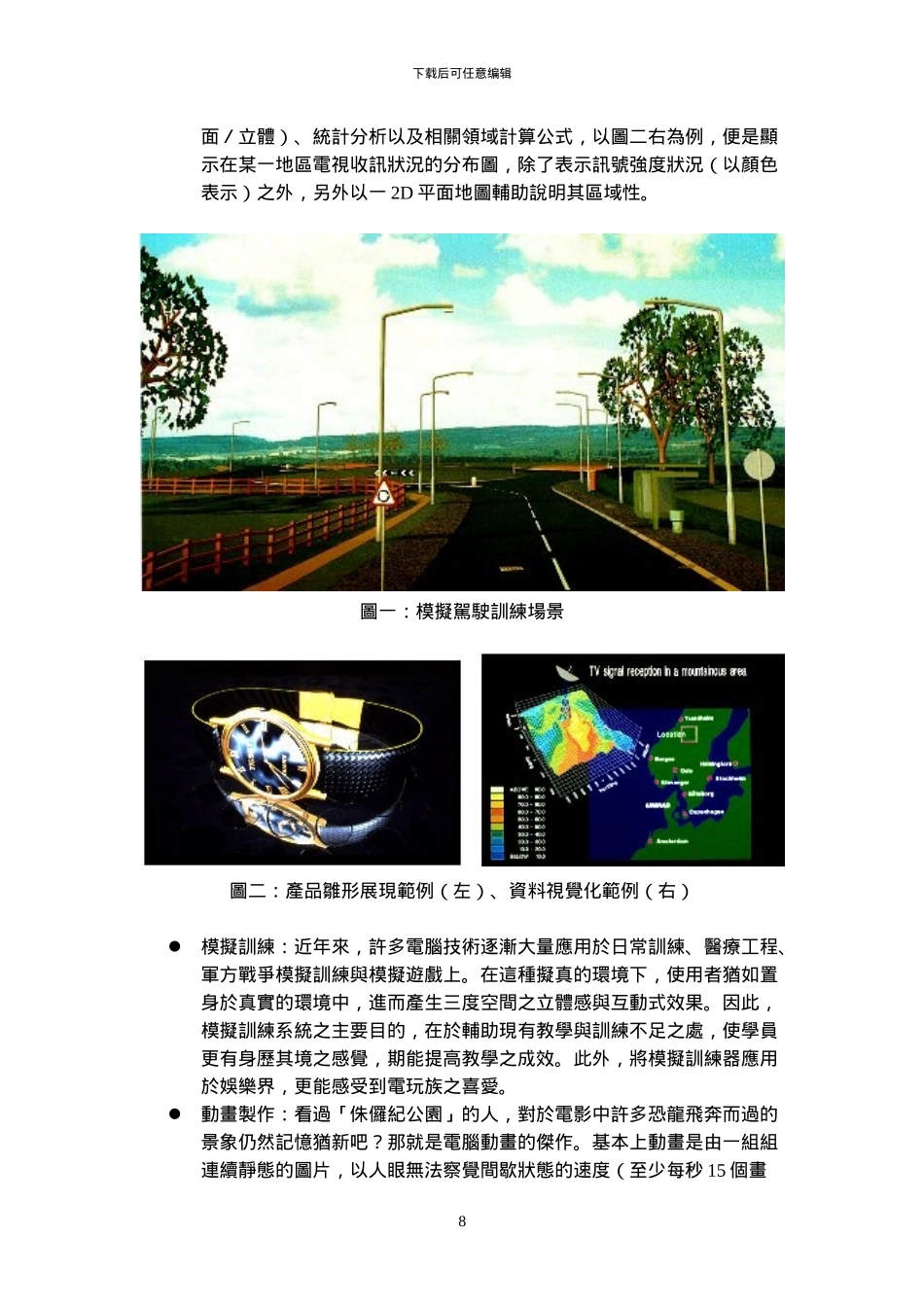

下载后可任意编辑假若真時真亦假－漫談 3D 電腦繪圖與虛擬實境（VR）資策會多媒體實驗室 「影像與圖形」計畫協同計畫主持人張文村前言電腦時代的來臨帶給社會莫大的衝擊，不論是企業組織或是家庭用戶都能感受到它的魅力。而在這電子世界中，3D 電腦繪圖（Computer Graphics）以及所謂的虛擬實境（Virtual Reality），使得人們用真實的感官去體驗經過設計的虛假「經驗」或是「感覺」，而這種所謂的「模擬真實」將對於生活的各個層面造成爆炸性的衝擊。因此本文便針對 3D 電腦繪圖以及所謂的虛擬實境等相關資訊，作一簡要介紹；同時亦對於資策會多媒體實驗室相關的研發技術成果，藉此機會推廣。3D 電腦繪圖基本上電腦繪圖為設計與工程應用領域應用上（例如 CAD／CAM、Desktop Publishing、Data Visualization 等）的首要核心技術，亦為啟發近代計算機科學與資訊技術趨勢之先驅。而現今電腦繪圖之主要發展趨勢與應用涵蓋了 3D 視覺化、虛擬實境、模擬訓練以及動畫等。這些應用領域更涉及了各行各業的實際作業範疇，例如模擬訓練，如汽車模擬駕駛訓練，對於交通工具安全方面便又相當大的助益（操作畫面見圖一所示）；另外動畫對於娛樂事業（電影、廣告等）亦有另一種表現方式。到底電腦繪圖對於哪些領域上做了貢獻？以下便就這些應用作一簡要說明。電腦輔助設計／製造：近年來政府推動工程自動化，因此相關業者因應市場的走向，開始朝向精密化的趨勢發展，如何控制成本以及進度，便是業者著重的目標，尤其在一個產品形成之前，如何能在設計師與業者間充分達到共識，一個即時展現的產品雛形是需要的（見圖二左所示）。構建雛形除了是表達產品意念之外，另一種功用便是預估分析之用，一般而言，製作一樣原型必須耗費相當多的財力與時間，因此電腦繪圖可以取代製作原型之作業，改由電腦模擬展現與分析。資料視覺化：就一般人為讀取訊息的過程之中，圖形訊息的擷取比文字訊息的擷取更能在短時間內吸收，這就是資料視覺化的基本原理。基本上視覺化分析早已在科學界以及部份工業界大量運用：例如醫學斷層討描等、生態環境（如臭氧層厚度）分析等，其主要技術為即時繪圖（平7下载后可任意编辑面／立體）、統計分析以及相關領域計算公式，以圖二右為例，便是顯示在某一地區電視收訊狀況的分布圖，除了表示訊號強度狀況（以顏色表示）之外，另外以一 2D 平面地圖輔助說明其區域性。圖一：模擬駕駛訓練場景圖二：產品雛形展現範例（左）、資...
