作业指导书——结构实体混凝土回弹取芯法强度检验(按GB502042015编制)

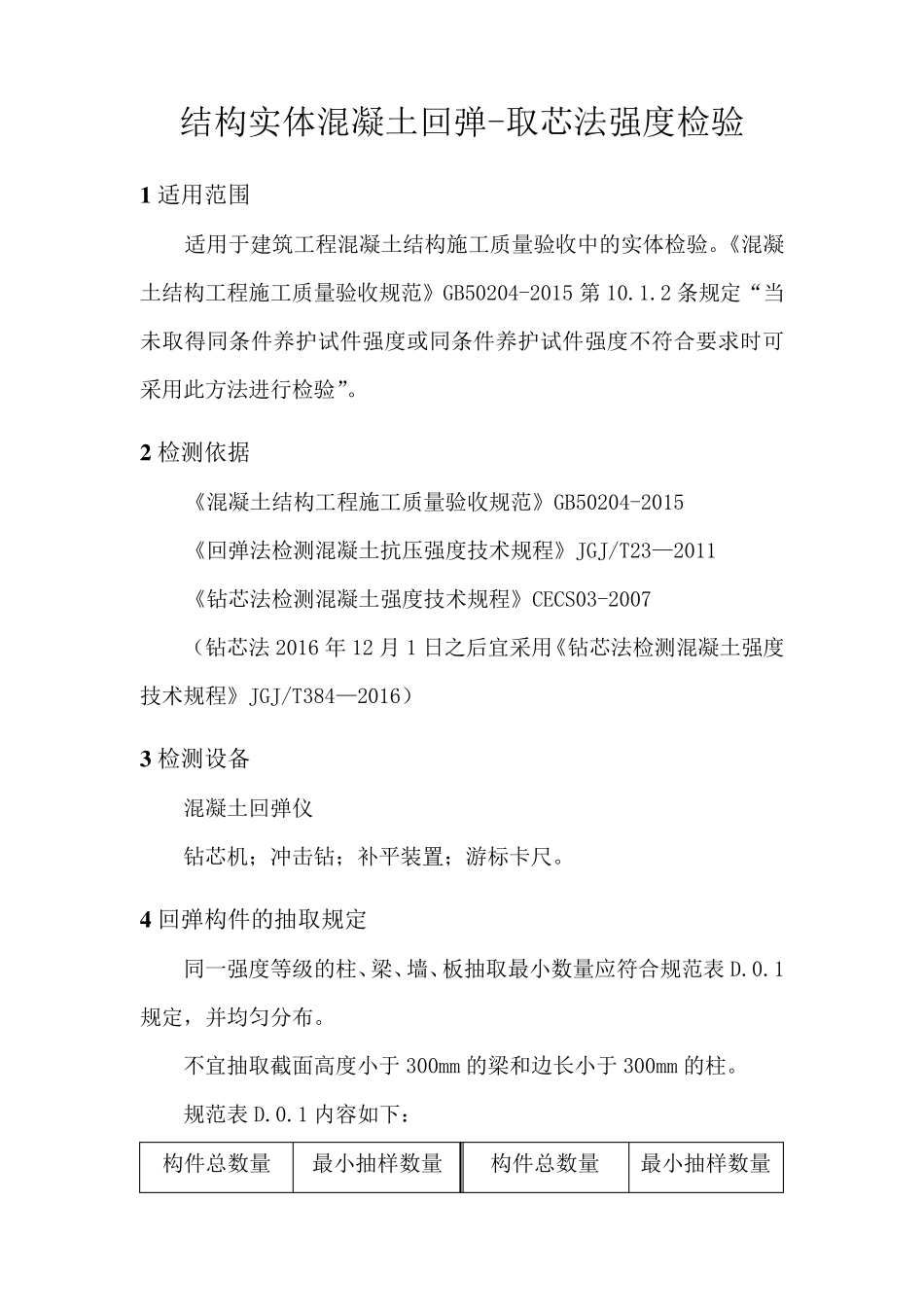

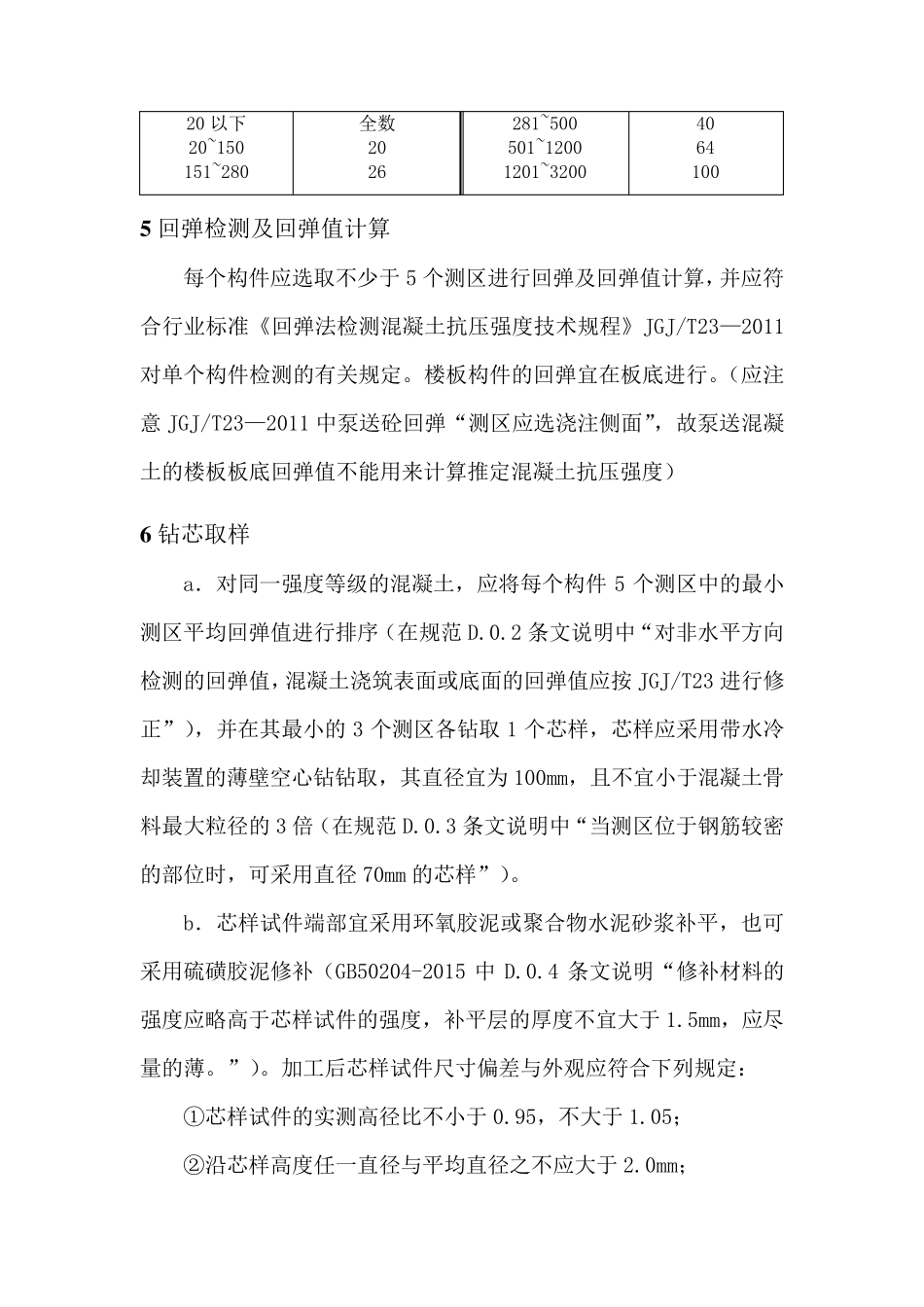

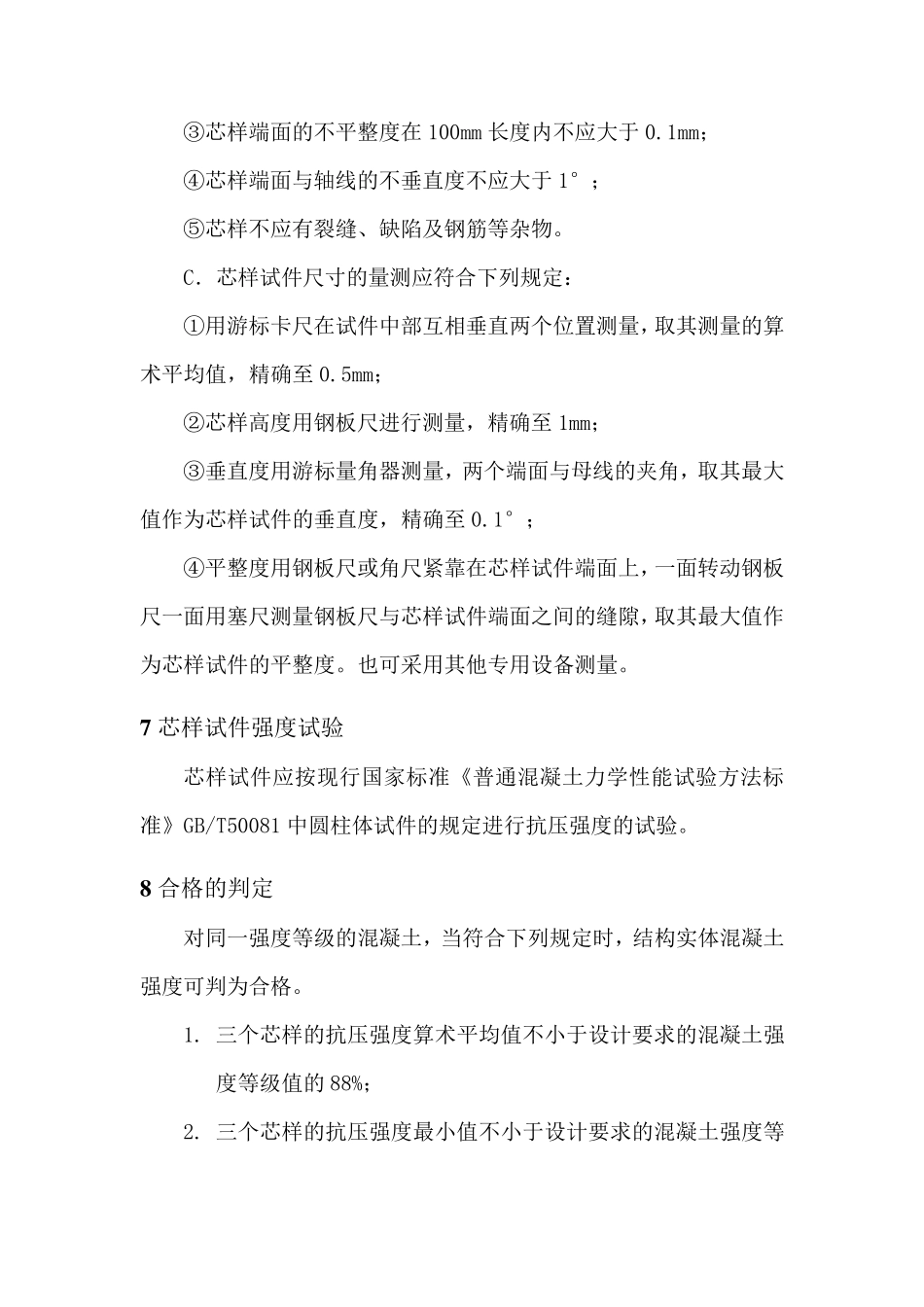

结构实体混凝土回弹-取芯法强度检验 1 适用范围 适用于建筑工程混凝土结构施工质量验收中的实体检验。《混凝土结构工程施工质量验收规范》GB50204-2015 第10.1.2 条规定“当未取得同条件养护试件强度或同条件养护试件强度不符合要求时可采用此方法进行检验”。 2 检测依据 《混凝土结构工程施工质量验收规范》GB50204-2015 《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011 《钻芯法检测混凝土强度技术规程》CECS03-2007 （钻芯法2016 年 12 月 1 日之后宜采用《钻芯法检测混凝土强度技术规程》JGJ/T384—2016） 3 检测设备 混凝土回弹仪 钻芯机；冲击钻；补平装置；游标卡尺。 4 回弹构件的抽取规定 同一强度等级的柱、梁、墙、板抽取最小数量应符合规范表 D.0.1规定，并均匀分布。 不宜抽取截面高度小于300mm 的梁和边长小于300mm 的柱。 规范表 D.0.1 内容如下： 构件总数量 最小抽样数量 构件总数量 最小抽样数量 20 以下 20~150 151~280 全数 20 26 281~500 501~1200 1201~3200 40 64 100 5 回弹检测及回弹值计算 每个构件应选取不少于5 个测区进行回弹及回弹值计算，并应符合行业标准《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011对单个构件检测的有关规定。楼板构件的回弹宜在板底进行。（应注意 JGJ/T23—2011 中泵送砼回弹“测区应选浇注侧面”，故泵送混凝土的楼板板底回弹值不能用来计算推定混凝土抗压强度） 6 钻芯取样 a．对同一强度等级的混凝土，应将每个构件5 个测区中的最小测区平均回弹值进行排序（在规范 D.0.2 条文说明中“对非水平方向检测的回弹值，混凝土浇筑表面或底面的回弹值应按 JGJ/T23 进行修正”），并在其最小的 3 个测区各钻取1 个芯样，芯样应采用带水冷却装置的薄壁空心钻钻取，其直径宜为 100mm，且不宜小于混凝土骨料最大粒径的 3 倍（在规范 D.0.3 条文说明中“当测区位于钢筋较密的部位时，可采用直径 70mm 的芯样”）。 b．芯样试件端部宜采用环氧胶泥或聚合物水泥砂浆补平，也可采用硫磺胶泥修补（GB50204-2015 中 D.0.4 条文说明“修补材料的强度应略高于芯样试件的强度，补平层的厚度不宜大于1.5mm，应尽量的薄。”）。加工后 芯样试件尺 寸 偏 差 与 外 观 应符合下列 规定： ① 芯样试件的实 测高径比 不小于0.95，不大于1.05； ② 沿 芯样高度任 一直径与 平均直径之 不应大于2.0mm； ③...
