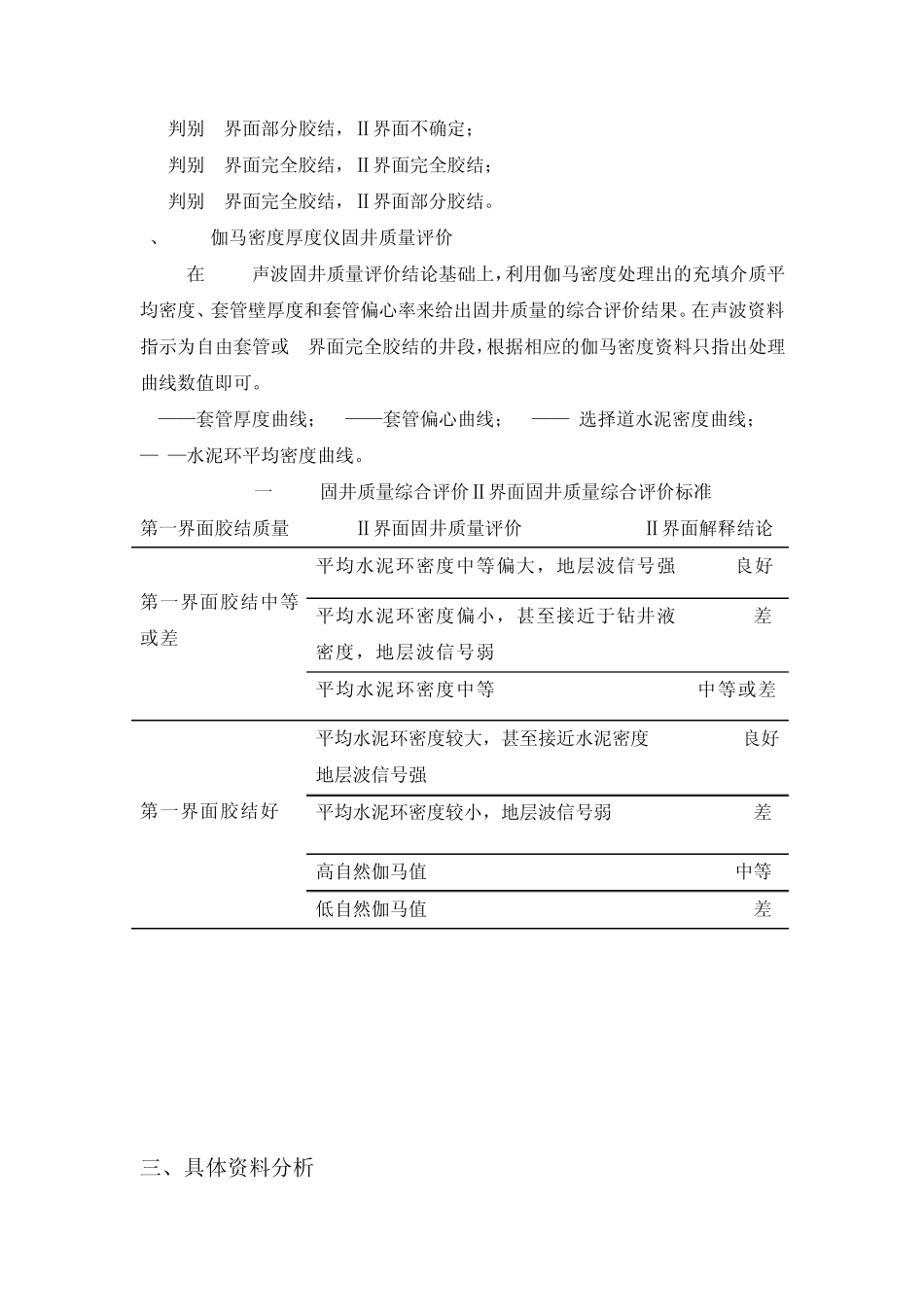

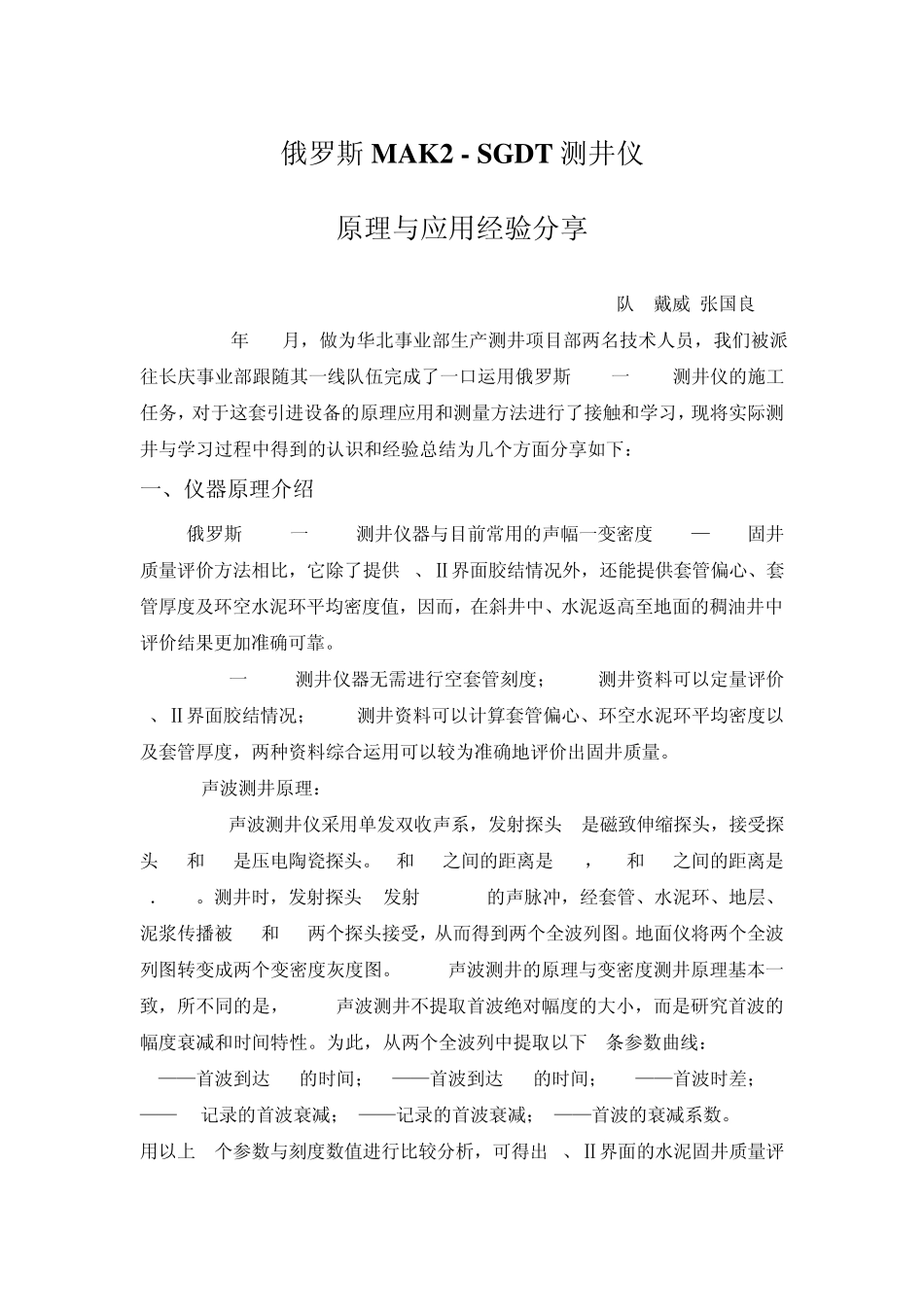

俄罗斯MAK2 - SGDT 测井仪 原理与应用经验分享 23155队 戴威 张国良 2010年10月，做为华北事业部生产测井项目部两名技术人员，我们被派往长庆事业部跟随其一线队伍完成了一口运用俄罗斯MAK2一SGDT测井仪的施工任务，对于这套引进设备的原理应用和测量方法进行了接触和学习，现将实际测井与学习过程中得到的认识和经验总结为几个方面分享如下： 一、仪器原理介绍 俄罗斯MAK2一SGDT测井仪器与目前常用的声幅一变密度(CBL—VDL)固井质量评价方法相比，它除了提供 I、Ⅱ界面胶结情况外，还能提供套管偏心、套管厚度及环空水泥环平均密度值，因而，在斜井中、水泥返高至地面的稠油井中评价结果更加准确可靠。 MAK2一SGDT测井仪器无需进行空套管刻度；MAK2测井资料可以定量评价I、Ⅱ界面胶结情况；SGDT测井资料可以计算套管偏心、环空水泥环平均密度以及套管厚度，两种资料综合运用可以较为准确地评价出固井质量。 1.MAK2声波测井原理： MAK2声波测井仪采用单发双收声系，发射探头 T是磁致伸缩探头，接受探头 R1和R2是压电陶瓷探头。T和R1之间的距离是 1 m，R1和R2之间的距离是0．5 m。测井时，发射探头 T发射 15 kHz的声脉冲，经套管、水泥环、地层、泥浆传播被R1和R2两个探头接受，从而得到两个全波列图。地面仪将两个全波列图转变成两个变密度灰度图。MAK2声波测井的原理与变密度测井原理基本一致，所不同的是，MAK2声波测井不提取首波绝对幅度的大小，而是研究首波的幅度衰减和时间特性。为此，从两个全波列中提取以下6条参数曲线： T1——首波到达 R1的时间；T2——首波到达 R2的时间； kT——首波时差；dH——R1记录的首波衰减；I——记录的首波衰减；a——首波的衰减系数。 用以上 6个参数与刻度数值进行比较分析，可得出 I、Ⅱ界面的水泥固井质量评价结果。 图1 MAK-2声波变密度仪器结构示意图 2.SGDT伽马密度厚度仪测井原理： SGDT伽马密度厚度仪有一个250 mCi的铯137伽马射线源，在其周围附近的介质有井液、套管、水泥及地层，在源距为0．24 m位置设置套管壁厚探测器，在源距为0．40 m的位置设置了6个不同方位均匀分布的水泥厚度探测器，还有1个自然伽马探测器，分别探测来自套管、水泥环、泥浆液介质产生非弹性碰撞的次生伽马射线记数，进而计算出水泥环平均密度、套管厚度、套管偏心。利用SGDT测井可以获得以下8条参数曲线： GK—— 自然伽马计数曲线；TI——套管壁厚计数曲线；S1~S6— —水泥密度计...
