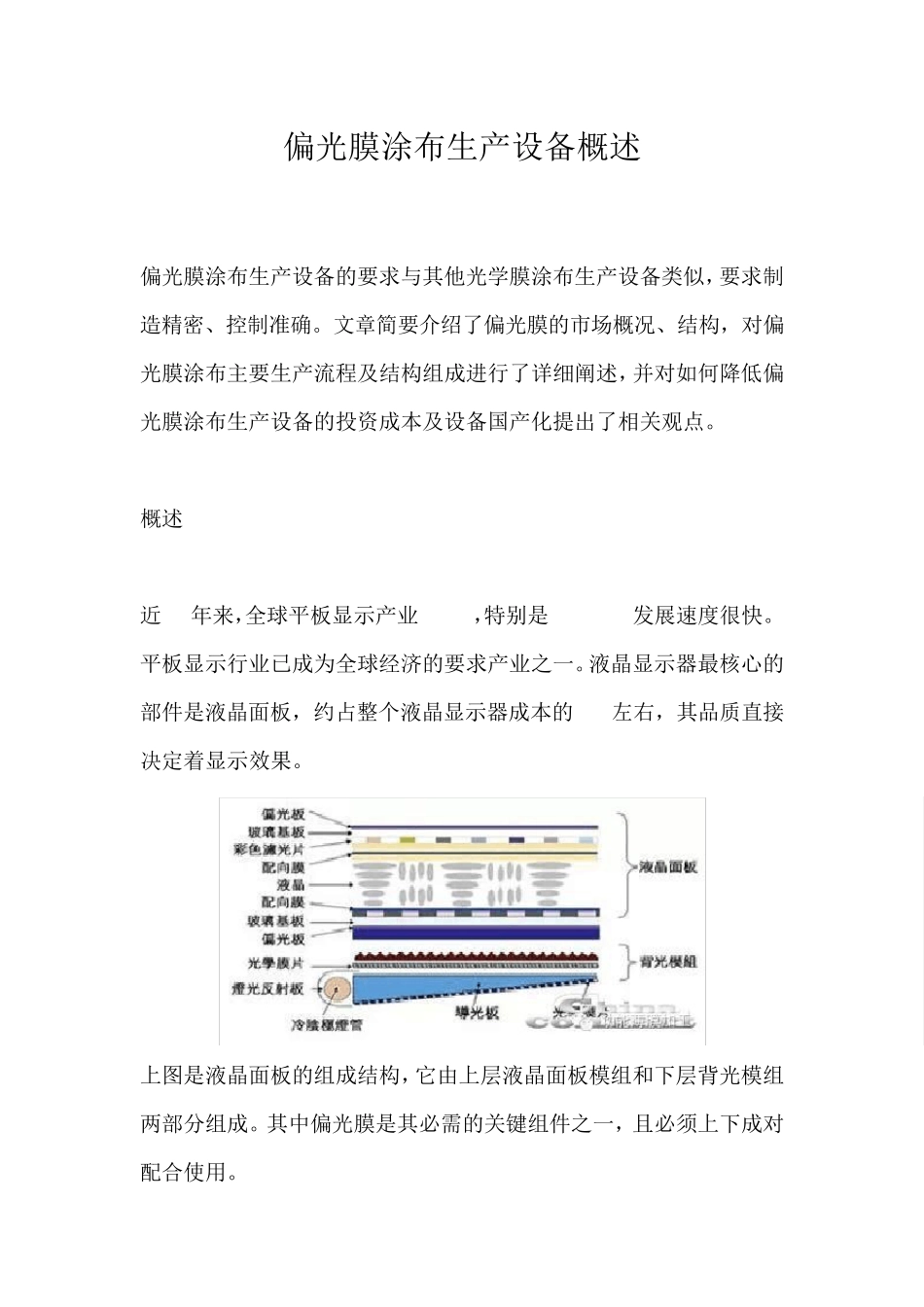

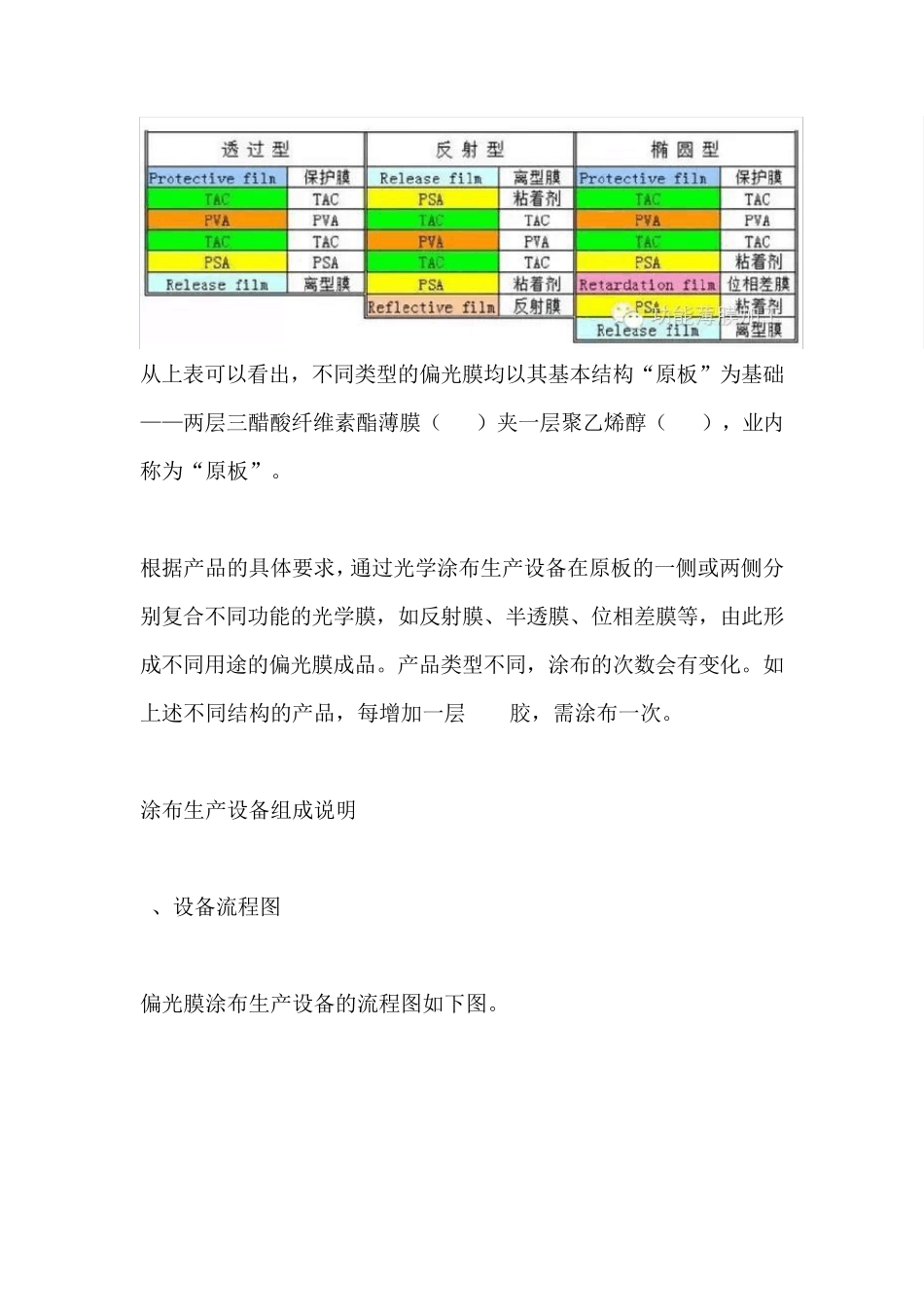

偏光膜涂布生产设备概述 偏光膜涂布生产设备的要求与其他光学膜涂布生产设备类似,要求制造精密、控制准确。文章简要介绍了偏光膜的市场概况、结构,对偏光膜涂布主要生产流程及结构组成进行了详细阐述,并对如何降低偏光膜涂布生产设备的投资成本及设备国产化提出了相关观点。 概述 近 10年来,全球平板显示产业(FPD),特别是 TFT-LCD发展速度很快。平板显示行业已成为全球经济的要求产业之一。液晶显示器最核心的部件是液晶面板,约占整个液晶显示器成本的80%左右,其品质直接决定着显示效果。 上图是液晶面板的组成结构,它由上层液晶面板模组和下层背光模组两部分组成。其中偏光膜是其必需的关键组件之一,且必须上下成对配合使用。 偏光膜的作用是将自然光变成偏振光,由于把偏振光用于其显示原理中,偏振片不仅是必需的构件,并对其提高性能也是必不可少的。 偏光膜的发展与LCD相辅相成,速度很快。据矢野经济研究所及Display Bank的统计,2005年全球偏光膜产量约1.26亿平方米,至2010年已达3.16亿平方米,产值约95亿美元。预计到2016年,全球TFT偏光片产能将超过140亿美元。 不过,大陆偏光膜的产能仍小。根据群智咨询调研数据显示,2013年中国大陆本土面板厂(即京东方、华星光电、中电熊猫、天马、龙腾)对偏光片的实际需求规模为 4800万平方米,而中国大陆本土偏光片厂商的实际出货供给规模为 268万平方米,偏光片的国内自给率仅为 5.6%。因此,国内偏光膜的市场需求巨大。 偏光膜的生产分为 TAC表面处理、PVA拉伸、离型膜涂布后贴合三个流程。本文仅针对离型膜涂布贴合用的光学涂布生产设备进行阐述。 偏光膜的典型结构 从上表可以看出,不同类型的偏光膜均以其基本结构“原板”为基础——两层三醋酸纤维素酯薄膜(TAC)夹一层聚乙烯醇(PVA),业内称为“原板”。 根据产品的具体要求,通过光学涂布生产设备在原板的一侧或两侧分别复合不同功能的光学膜,如反射膜、半透膜、位相差膜等,由此形成不同用途的偏光膜成品。产品类型不同,涂布的次数会有变化。如上述不同结构的产品,每增加一层 PSA胶,需涂布一次。 涂布生产设备组成说明 1、设备流程图 偏光膜涂布生产设备的流程图如下图。 与大多数涂布设备类似,主要由基材(如离型膜)放卷装置、接膜装置、基材蓄膜装置、电晕装置、涂布头、干燥箱、UV固化装置、原板放卷、原板蓄膜装置、贴合装置、裁片堆叠装置、涂布贴合产品收卷装置等组成。不同的是,偏光...
