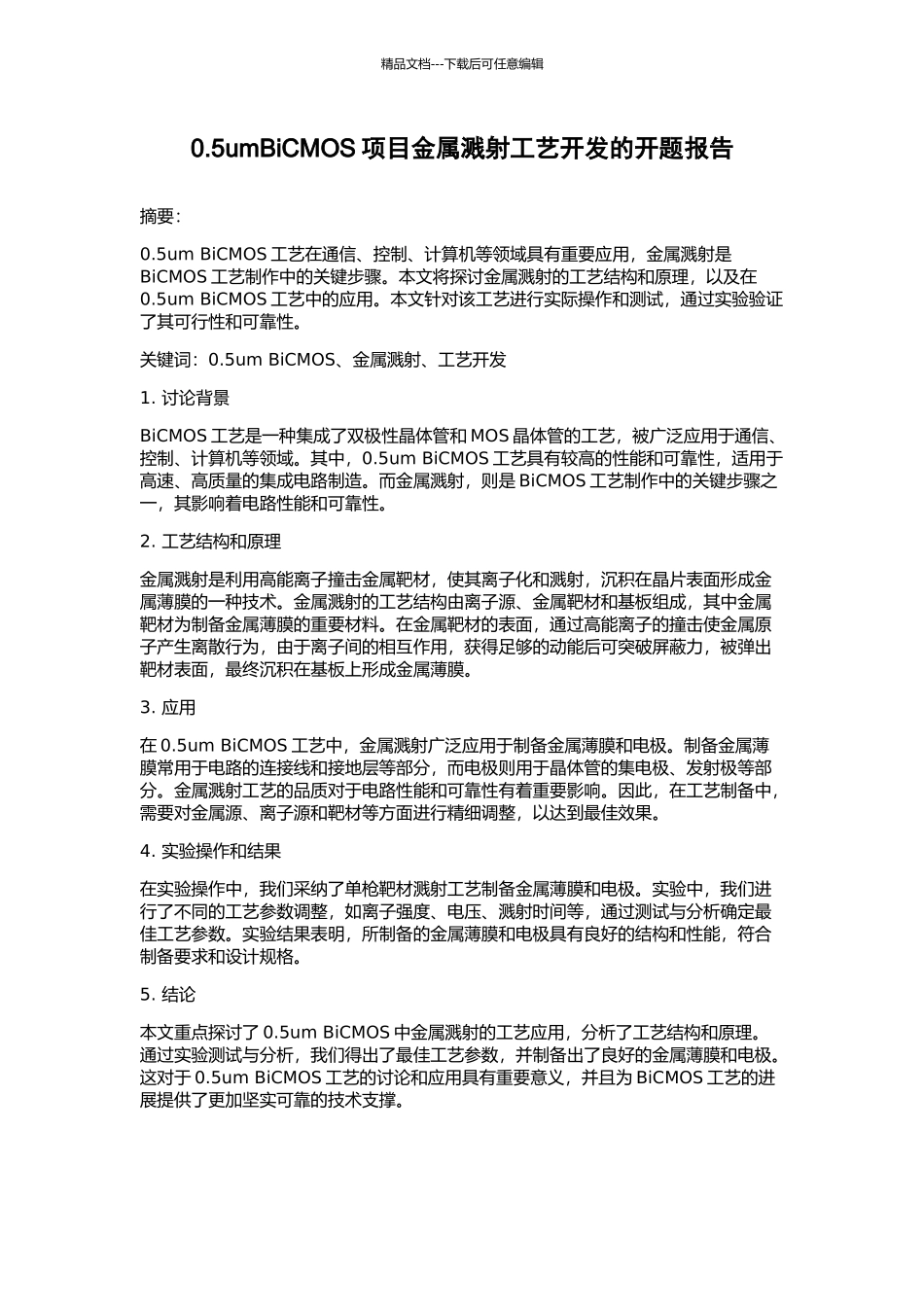

精品文档---下载后可任意编辑0.5umBiCMOS 项目金属溅射工艺开发的开题报告摘要：0.5um BiCMOS 工艺在通信、控制、计算机等领域具有重要应用，金属溅射是BiCMOS 工艺制作中的关键步骤。本文将探讨金属溅射的工艺结构和原理，以及在0.5um BiCMOS 工艺中的应用。本文针对该工艺进行实际操作和测试，通过实验验证了其可行性和可靠性。关键词：0.5um BiCMOS、金属溅射、工艺开发1. 讨论背景BiCMOS 工艺是一种集成了双极性晶体管和 MOS 晶体管的工艺，被广泛应用于通信、控制、计算机等领域。其中，0.5um BiCMOS 工艺具有较高的性能和可靠性，适用于高速、高质量的集成电路制造。而金属溅射，则是 BiCMOS 工艺制作中的关键步骤之一，其影响着电路性能和可靠性。2. 工艺结构和原理金属溅射是利用高能离子撞击金属靶材，使其离子化和溅射，沉积在晶片表面形成金属薄膜的一种技术。金属溅射的工艺结构由离子源、金属靶材和基板组成，其中金属靶材为制备金属薄膜的重要材料。在金属靶材的表面，通过高能离子的撞击使金属原子产生离散行为，由于离子间的相互作用，获得足够的动能后可突破屏蔽力，被弹出靶材表面，最终沉积在基板上形成金属薄膜。3. 应用在 0.5um BiCMOS 工艺中，金属溅射广泛应用于制备金属薄膜和电极。制备金属薄膜常用于电路的连接线和接地层等部分，而电极则用于晶体管的集电极、发射极等部分。金属溅射工艺的品质对于电路性能和可靠性有着重要影响。因此，在工艺制备中，需要对金属源、离子源和靶材等方面进行精细调整，以达到最佳效果。4. 实验操作和结果在实验操作中，我们采纳了单枪靶材溅射工艺制备金属薄膜和电极。实验中，我们进行了不同的工艺参数调整，如离子强度、电压、溅射时间等，通过测试与分析确定最佳工艺参数。实验结果表明，所制备的金属薄膜和电极具有良好的结构和性能，符合制备要求和设计规格。5. 结论本文重点探讨了 0.5um BiCMOS 中金属溅射的工艺应用，分析了工艺结构和原理。通过实验测试与分析，我们得出了最佳工艺参数，并制备出了良好的金属薄膜和电极。这对于 0.5um BiCMOS 工艺的讨论和应用具有重要意义，并且为 BiCMOS 工艺的进展提供了更加坚实可靠的技术支撑。
