10位2GHz采样速率的高速DAC设计的开题报告

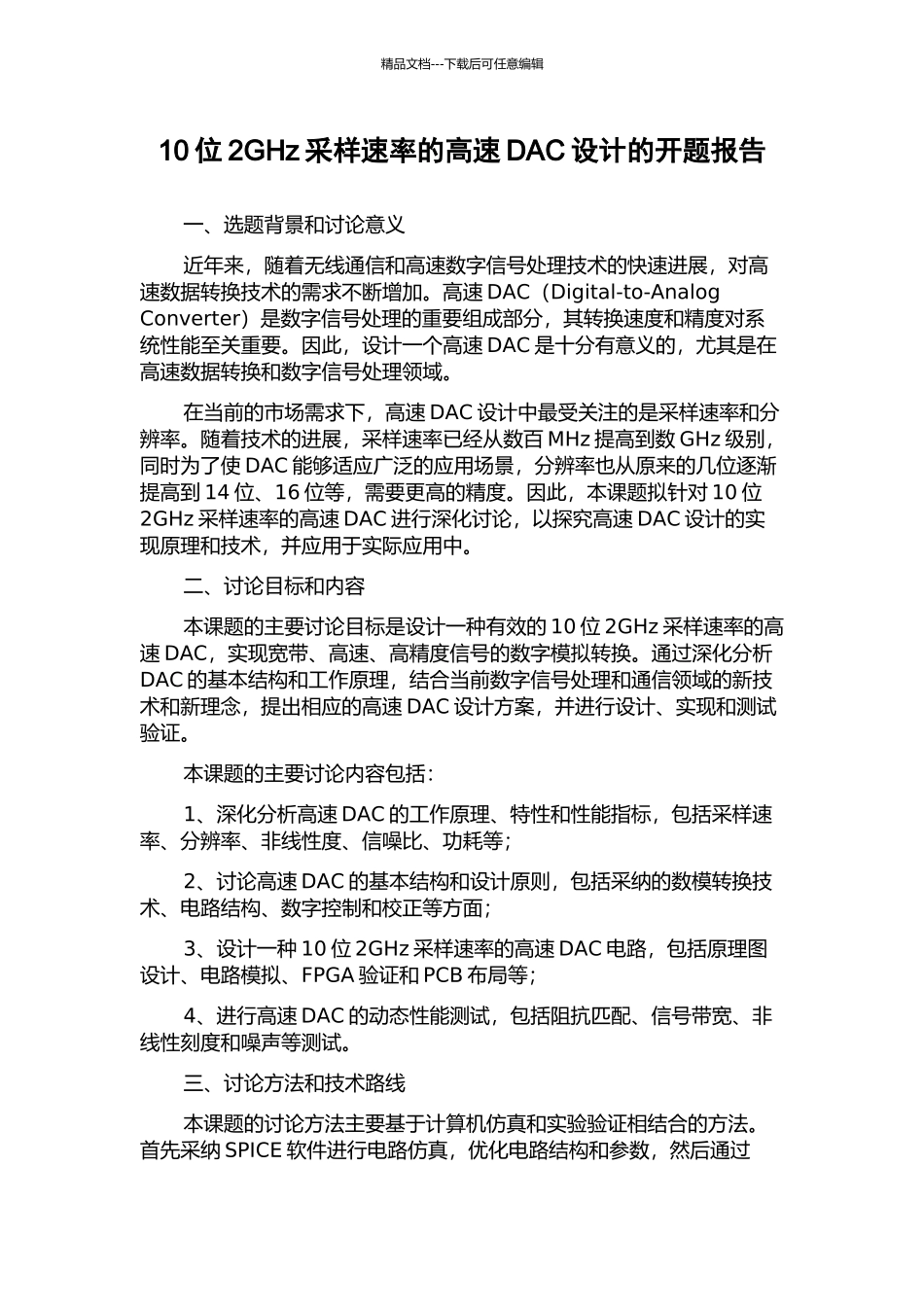

10位2GHz采样速率的高速DAC设计的开题报告_第1页
1/2
10位2GHz采样速率的高速DAC设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑10 位 2GHz 采样速率的高速 DAC 设计的开题报告一、选题背景和讨论意义近年来,随着无线通信和高速数字信号处理技术的快速进展,对高速数据转换技术的需求不断增加。高速 DAC(Digital-to-Analog Converter)是数字信号处理的重要组成部分,其转换速度和精度对系统性能至关重要。因此,设计一个高速 DAC 是十分有意义的,尤其是在高速数据转换和数字信号处理领域。在当前的市场需求下,高速 DAC 设计中最受关注的是采样速率和分辨率。随着技术的进展,采样速率已经从数百 MHz 提高到数 GHz 级别,同时为了使 DAC 能够适应广泛的应用场景,分辨率也从原来的几位逐渐提高到 14 位、16 位等,需要更高的精度。因此,本课题拟针对 10 位2GHz 采样速率的高速 DAC 进行深化讨论,以探究高速 DAC 设计的实现原理和技术,并应用于实际应用中。二、讨论目标和内容本课题的主要讨论目标是设计一种有效的 10 位 2GHz 采样速率的高速 DAC,实现宽带、高速、高精度信号的数字模拟转换。通过深化分析DAC 的基本结构和工作原理,结合当前数字信号处理和通信领域的新技术和新理念,提出相应的高速 DAC 设计方案,并进行设计、实现和测试验证。本课题的主要讨论内容包括:1、深化分析高速 DAC 的工作原理、特性和性能指标,包括采样速率、分辨率、非线性度、信噪比、功耗等;2、讨论高速 DAC 的基本结构和设计原则,包括采纳的数模转换技术、电路结构、数字控制和校正等方面;3、设计一种 10 位 2GHz 采样速率的高速 DAC 电路,包括原理图设计、电路模拟、FPGA 验证和 PCB 布局等;4、进行高速 DAC 的动态性能测试,包括阻抗匹配、信号带宽、非线性刻度和噪声等测试。三、讨论方法和技术路线本课题的讨论方法主要基于计算机仿真和实验验证相结合的方法。首先采纳 SPICE 软件进行电路仿真,优化电路结构和参数,然后通过精品文档---下载后可任意编辑FPGA 验证电路的数字控制和校正功能。最后,进行 PCB 板级集成、模块测试和系统集成,并对实验测试结果进行分析和评价。具体讨论技术路线如下:1、电路仿真:采纳 SPICE 软件进行电路仿真,优化电路结构和参数;2、FPGA 验证:利用 Xilinx FPGA 开发板进行设计实现和数字控制校正功能验证;3、PCB 布局:进行高速 DAC 的 PCB 布局设计,考虑阻抗匹配、信号传输和抗干扰等要素;4、模块测试:对设计的高速 DAC 模块进...
