ABAQUS建模如何施加预应力残余应力

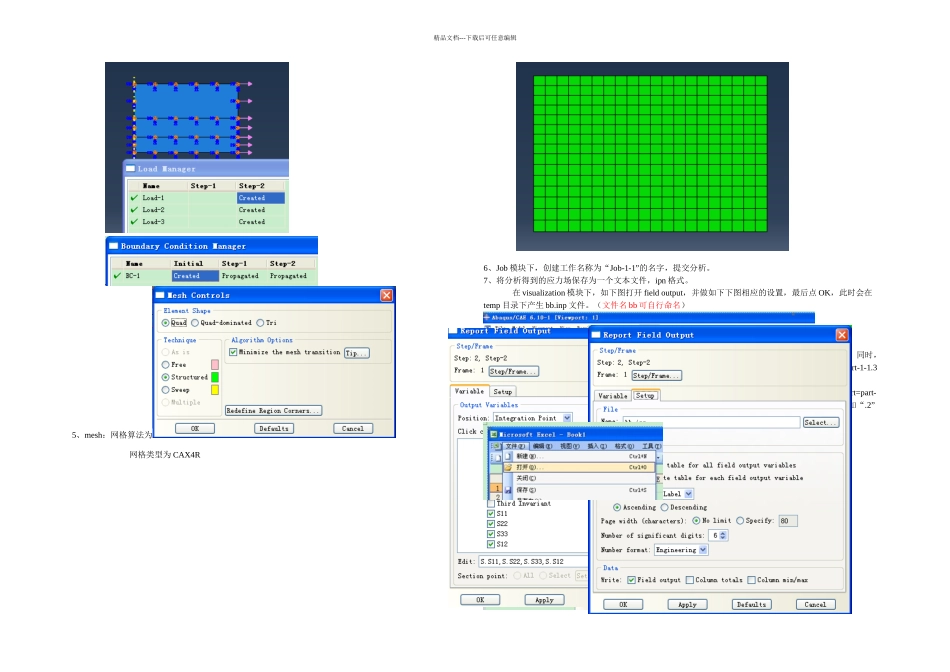

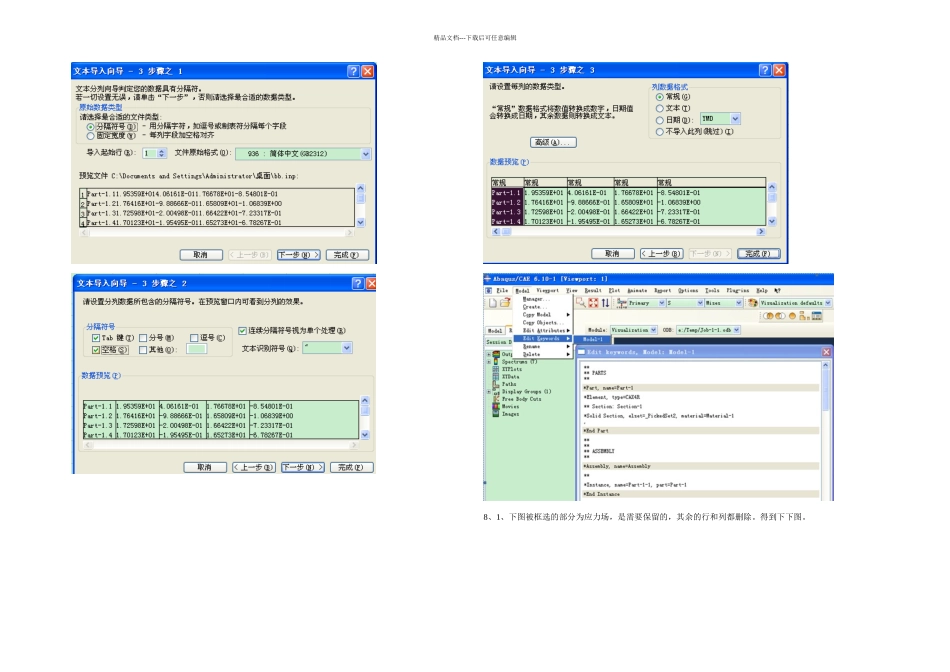

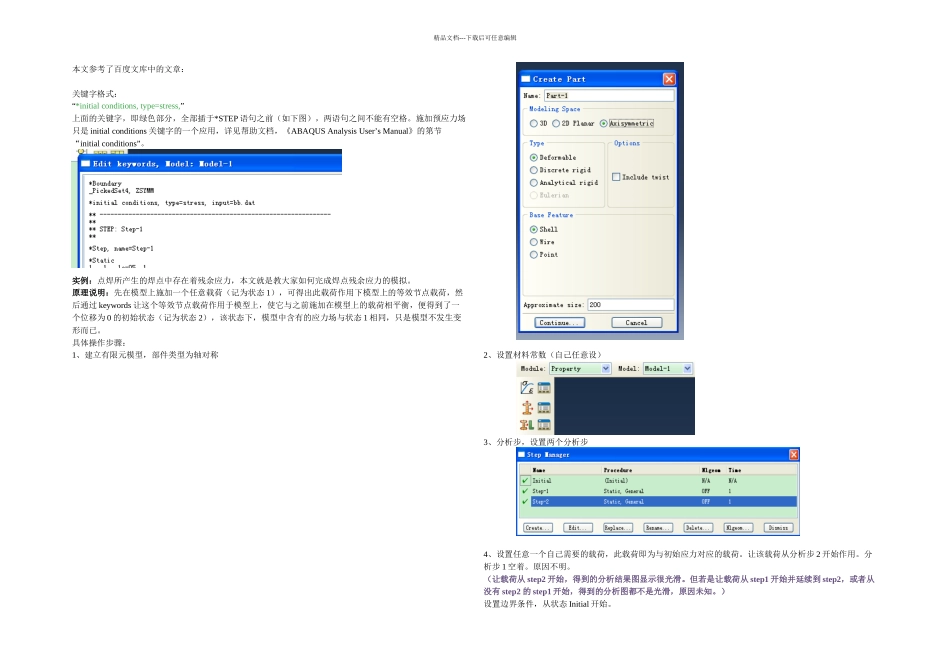

精品文档---下载后可任意编辑本文参考了百度文库中的文章：关键字格式：“*initial conditions, type=stress,”上面的关键字，即绿色部分，全部插于*STEP 语句之前（如下图），两语句之间不能有空格。施加预应力场只是 initial conditions 关键字的一个应用，详见帮助文档，《ABAQUS Analysis User’s Manual》的第节“initial conditions”。实例：点焊所产生的焊点中存在着残余应力，本文就是教大家如何完成焊点残余应力的模拟。原理说明：先在模型上施加一个任意载荷（记为状态 1），可得出此载荷作用下模型上的等效节点载荷，然后通过 keywords 让这个等效节点载荷作用于模型上，使它与之前施加在模型上的载荷相平衡，便得到了一个位移为 0 的初始状态（记为状态 2），该状态下，模型中含有的应力场与状态 1 相同，只是模型不发生变形而已。具体操作步骤：1、建立有限元模型，部件类型为轴对称2、设置材料常数（自己任意设）3、分析步，设置两个分析步4、设置任意一个自己需要的载荷，此载荷即为与初始应力对应的载荷。让该载荷从分析步 2 开始作用。分析步 1 空着。原因不明。（让载荷从 step2 开始，得到的分析结果图显示很光滑。但若是让载荷从 step1 开始并延续到 step2，或者从没有 step2 的 step1 开始，得到的分析图都不是光滑，原因未知。）设置边界条件，从状态 Initial 开始。精品文档---下载后可任意编辑5、mesh：网格算法为网格类型为 CAX4R6、Job 模块下，创建工作名称为“Job-1-1”的名字，提交分析。7、将分析得到的应力场保存为一个文本文件，ipn 格式。在 visualization 模块下，如下图打开 field output，并做如下下图相应的设置，最后点 OK，此时会在temp 目录下产生 bb.inp 文件。（文件名 bb 可自行命名）8、用 excel 打开 bb.inp 文件。如下图操作。注意：先打开一个空白的 excel 文件，再导入文件。删去多余的行号和列号，只保留各个应力重量列。同时，将各个应力重量的科学计数法格式改为显示小数点后 5 位。并将第一列添加：Part-1-1.1; Part-1-1.2; part-1-1.3 ………(此处的命名规则是：Part-1-1 是实体的名字，可在 edit keywords 中查找“*Instance，name=part-1-1,part=part-1”语句，此句中绿色部分即为实体名，实体名后面的“点+数字”表示的是此实体下第几个节点，比如“.2”表示第二个节点)精品文档---下载后可任意编辑8、1、下图被框选的部...
