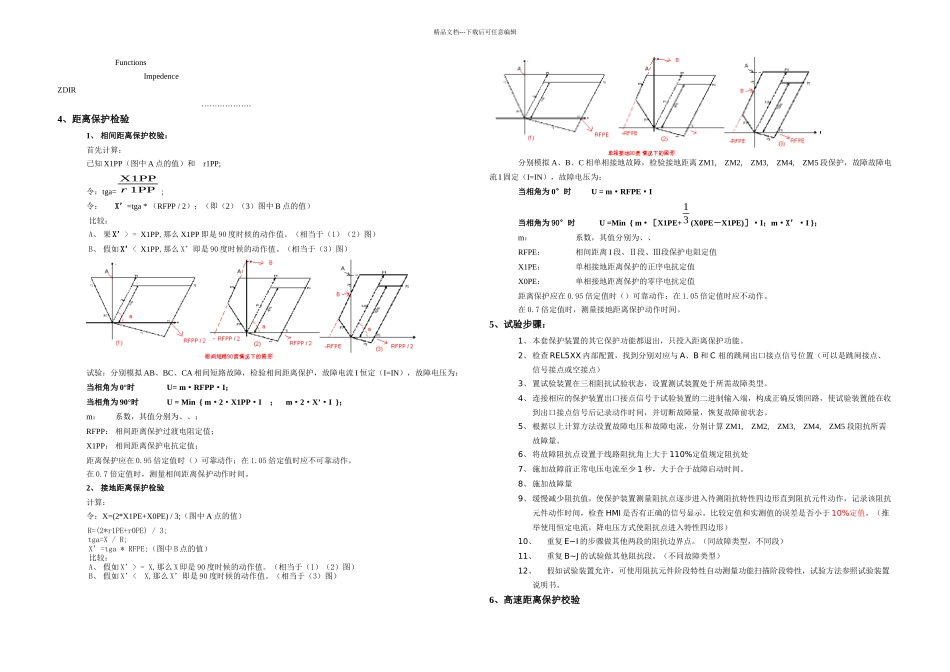

精品文档---下载后可任意编辑 在 REX500 系列中距离保护,有普通的距离保护、高速距离保护、高频距离保护,距离保护。其中所含得模块有选相元件 PHS(PhaseSelection)、启动元件 GFC(GeneralFaultCriteria)、距离模块(ZM)、高速距离保护(HS)、振荡检测模块(PSD)、PT 断线检测。1、PHS 试验方法及要求1、接地距离选相元件检验分别模拟 A 相、B 相、C 相单相接地故障,故障电流 I=IN,故障电压为:当相角为 0°时 U= m·RFPE·I;当相角为 90°时 U =m·[X1PE+13 (X0PE-X1PE)]·Im:系数,分别为、RFPE: 单相接地距离电阻值;X1PE: 接地距离的正序电抗值;X0PE: 接地距离的零序电抗值;选相元件应在时可靠动作,在时不动作。试验时候:注意对应选相元件二进制值的变化:(在 HMI 中)ServiceFunctionsImpedencePhaseSelectionSTFWLn:(n 表示对应的相别)2、相间距离选相元件检验分别模拟 AB、BC、CA 相间短路故障,故障电流 I=IN,故障电压为:当相角为 0°时 U= m·RFPP·I;当相角为 90°时 U =m·2·X1PP·I;m:系数,分别为、RFPP:相间距离电阻值X1PP:相间距离的正序电抗值选相元件应在时可靠动作,在时不动作。试验时候:注意对应选相元件二进制值的变化:(在 HMI 中)ServiceFunctionsImpedencePhaseSelectionSTFWLn:(n 表示对应的相别)2、GFC 试验方法及要求(分为电阻、电流选相)1、接地距离选相元件检验(正相与反相实验方法相同)分别模拟 A 相、B 相、C 相单相接地故障,故障电流 I=IN,故障电压为:当相角为 0°时 U= Max { m·RFPE·I , m·RLd·I };当相角为 90°时 U =m·[X1PE+13 (X0PE-X1PE)]·Im:系数,分别为、;RLd:负荷电阻;RFPE: 单相接地距离电阻值;X1PE: 接地距离的正序电抗值;X0PE: 接地距离的零序电抗值;选相元件应在时可靠动作,在时不动作。试验时候:注意对应选相元件二进制值的变化:(在 HMI 中)ServiceFunctionsImpedenceGFCSTFWLn:(n 表示对应的相别)2、相间距离选相元件检验分别模拟 AB、BC、CA 相间短路故障,故障电流 I=IN,故障电压为:当相角为 0°时 U=Max { m·RFPP·I , m·RLd·I };当相角为 90°时 U =m·2·X1PP·I;m:系数,分别为、;RFPP:相间距离电阻值;X1PP:相间距离的正序电抗值;选相元件应在时可靠动作,在时不动作。3、利用电流检测选相元件启动(IP>,IN>)(如:REL501)a...
