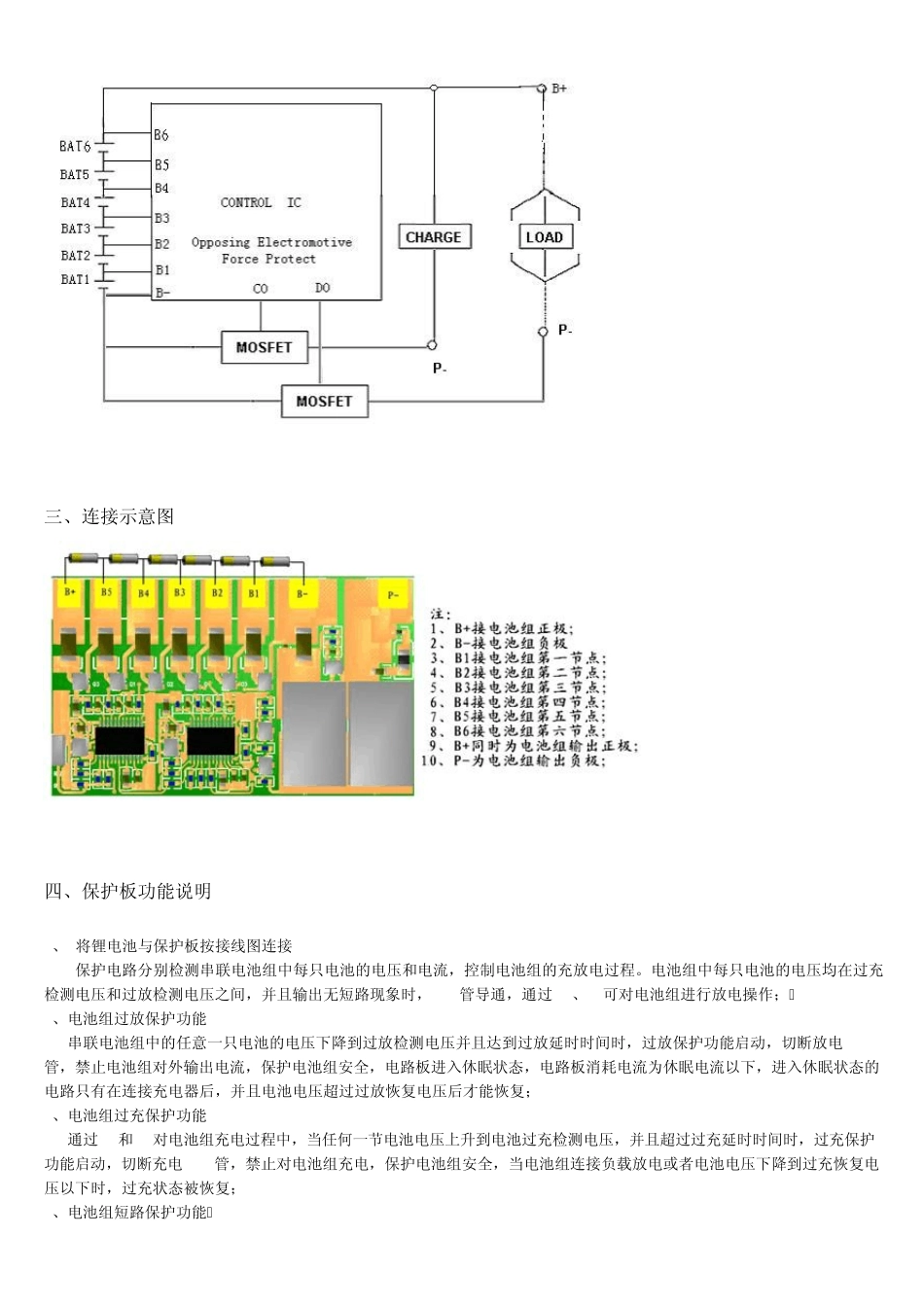

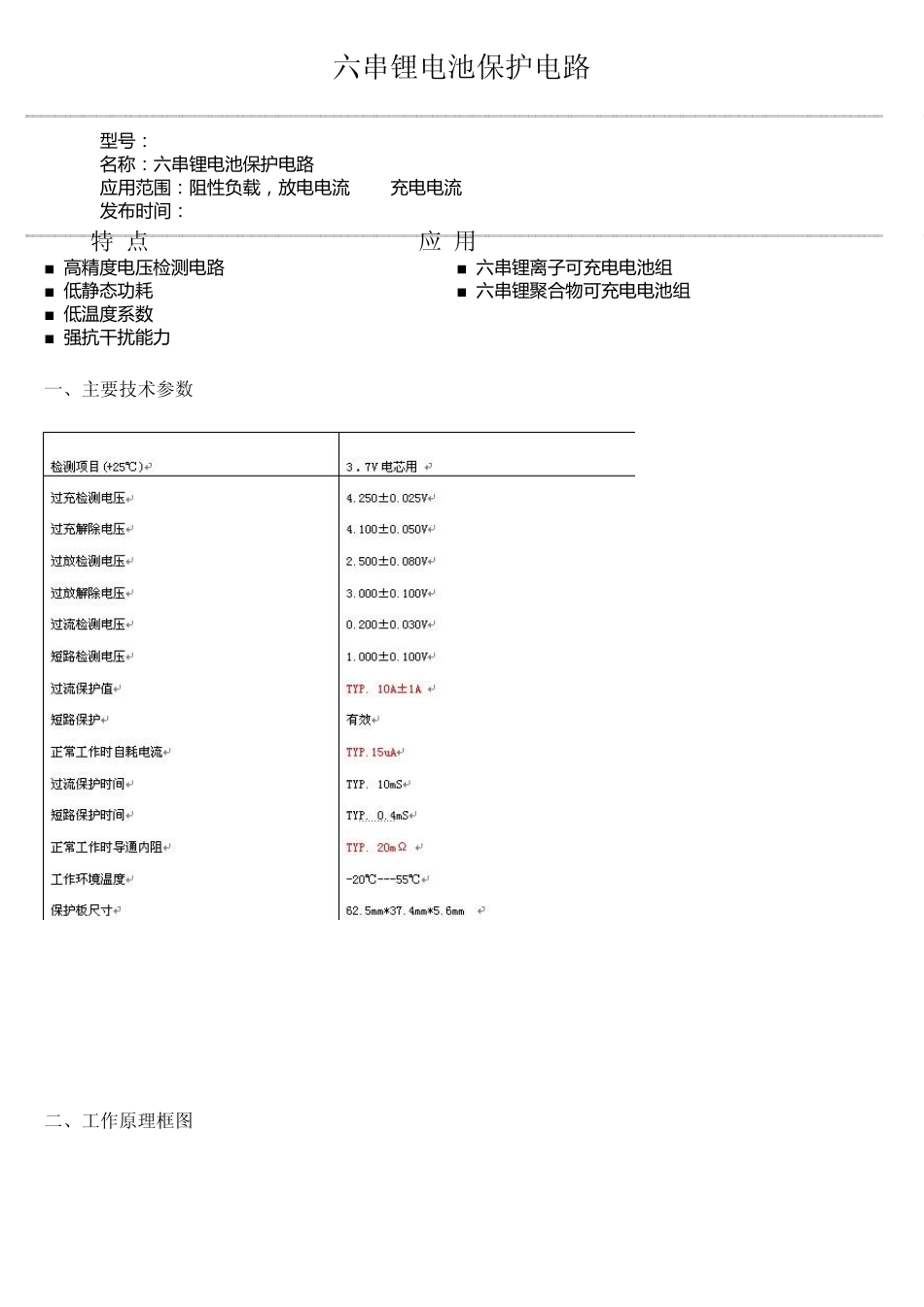

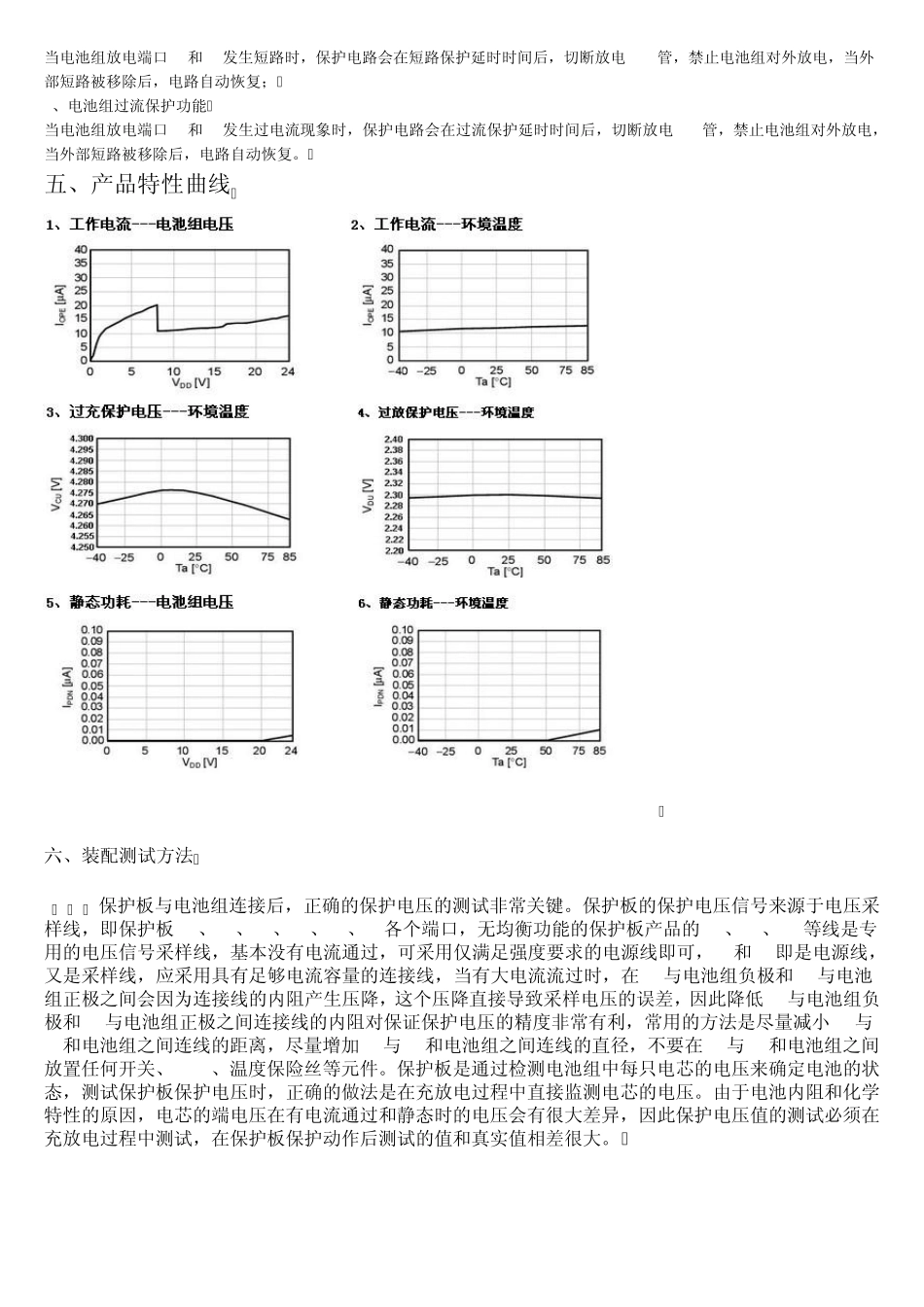

六串锂电池保护电路 型 号 ： ZFAFEJSA 名 称 ： 六 串锂 电 池 保 护 电 路 应 用 范 围 ： 阻 性 负 载 ， 放 电 电 流 <6A,充 电 电 流 <2A 发 布 时 间 ： 2013-08-29 特 点 应 用 ■ 高 精 度 电 压 检 测 电 路 ■ 六 串锂 离 子 可 充 电 电 池 组 ■ 低 静 态 功 耗 ■ 六 串锂 聚 合 物 可 充 电 电 池 组 ■ 低 温 度 系 数 ■ 强 抗 干 扰 能 力 一、主要技术参数 二、工作原理框图 三、连接示意图 四、保护板功能说明 1、 将锂电池与保护板按接线图连接 保护电路分别检测串联电池组中每只电池的电压和电流，控制电池组的充放电过程。电池组中每只电池的电压均在过充检测电压和过放检测电压之间，并且输出无短路现象时，MOS管导通，通过 B+、P-可对电池组进行放电操作； 2、电池组过放保护功能 串联电池组中的任意一只电池的电压下降到过放检测电压并且达到过放延时时间时，过放保护功能启动，切断放电 MOS管，禁止电池组对外输出电流，保护电池组安全，电路板进入休眠状态，电路板消耗电流为休眠电流以下，进入休眠状态的电路只有在连接充电器后，并且电池电压超过过放恢复电压后才能恢复； 3、电池组过充保护功能 通过 P+和 C-对电池组充电过程中，当任何一节电池电压上升到电池过充检测电压，并且超过过充延时时间时，过充保护功能启动，切断充电 MOS管，禁止对电池组充电，保护电池组安全，当电池组连接负载放电或者电池电压下降到过充恢复电压以下时，过充状态被恢复； 4、电池组短路保护功能 当电池组放电端口B+和P-发生短路时，保护电路会在短路保护延时时间后，切断放电MOS管，禁止电池组对外放电，当外部短路被移除后，电路自动恢复； 5、电池组过流保护功能 当电池组放电端口B+和P-发生过电流现象时，保护电路会在过流保护延时时间后，切断放电MOS管，禁止电池组对外放电，当外部短路被移除后，电路自动恢复。 五、产品特性曲线 六、装配测试方法 保护板与电池组连接后，正确的保护电压的测试非常关键。保护板的保护电压信号来源于电压采样线，即保护板 B-、B1、B2、B3、B4、B+各个端口，无均衡功能的保护板产品的 B1、B2、B3等线是专用的电压信号采样线，基本没有电流通过，可采用仅满足强度要求的电源线即可，B-和B+即是电源线，又是采样线，应采用具有足够电流容量的连接线，当有大电流流过时...
