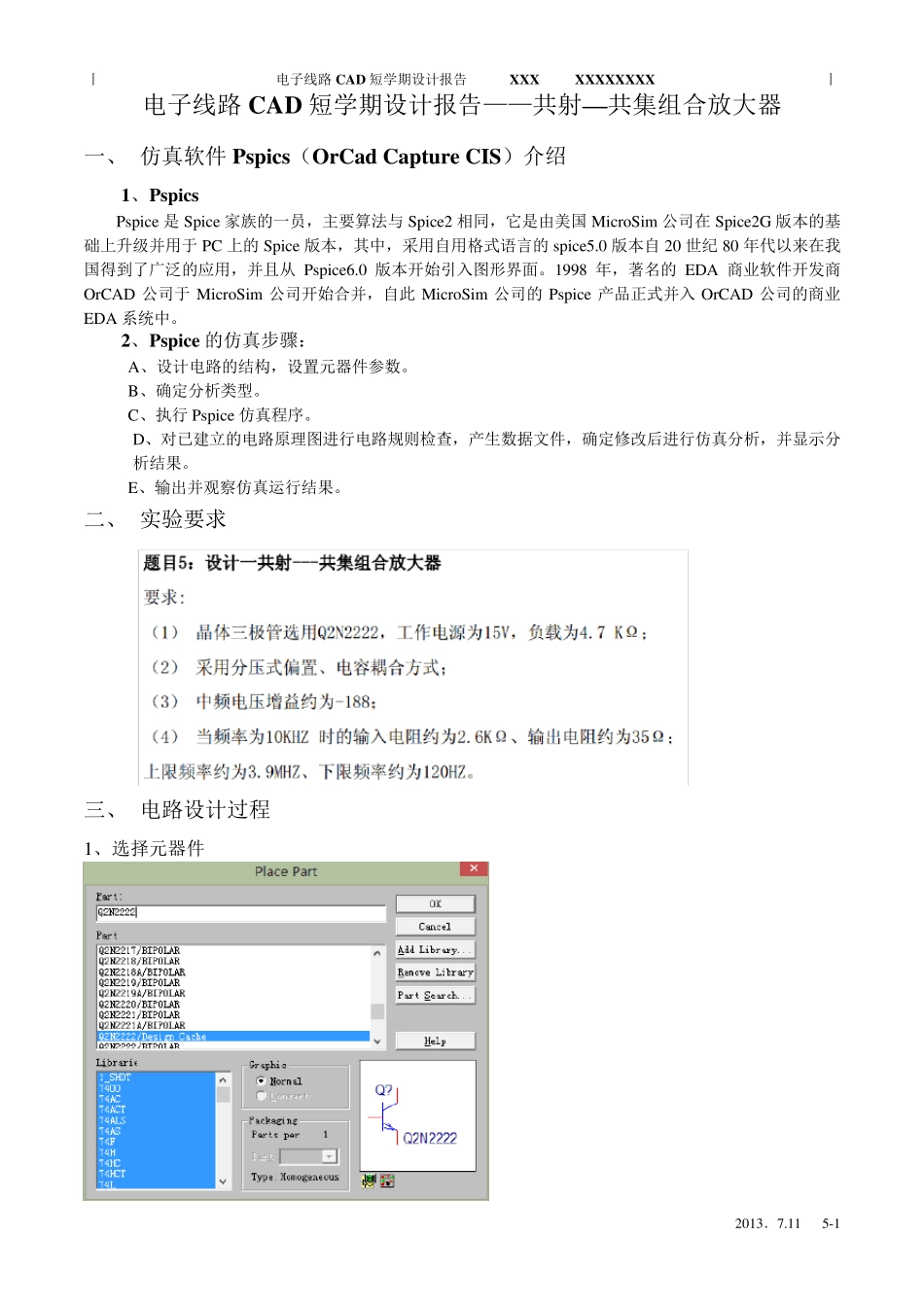

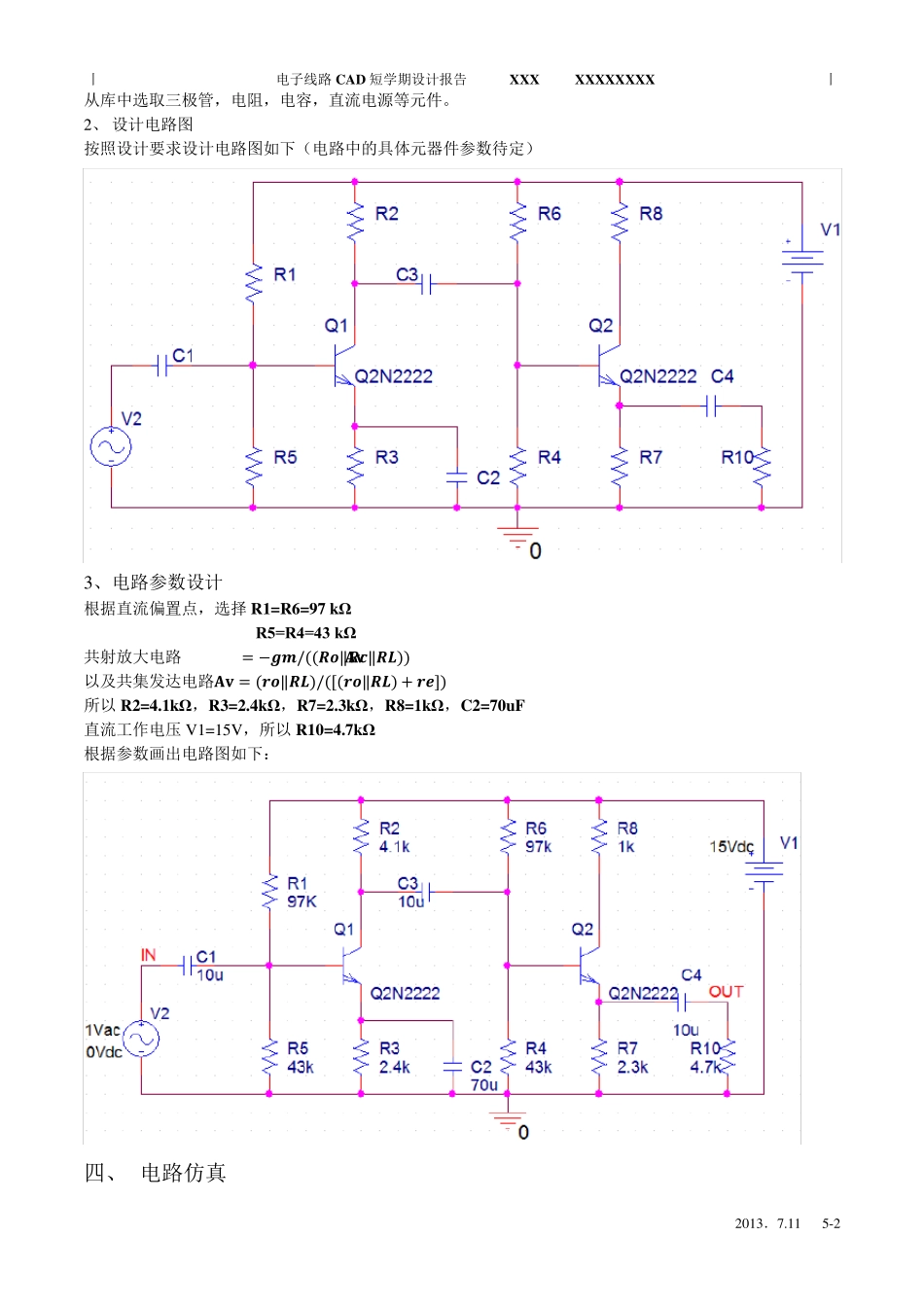

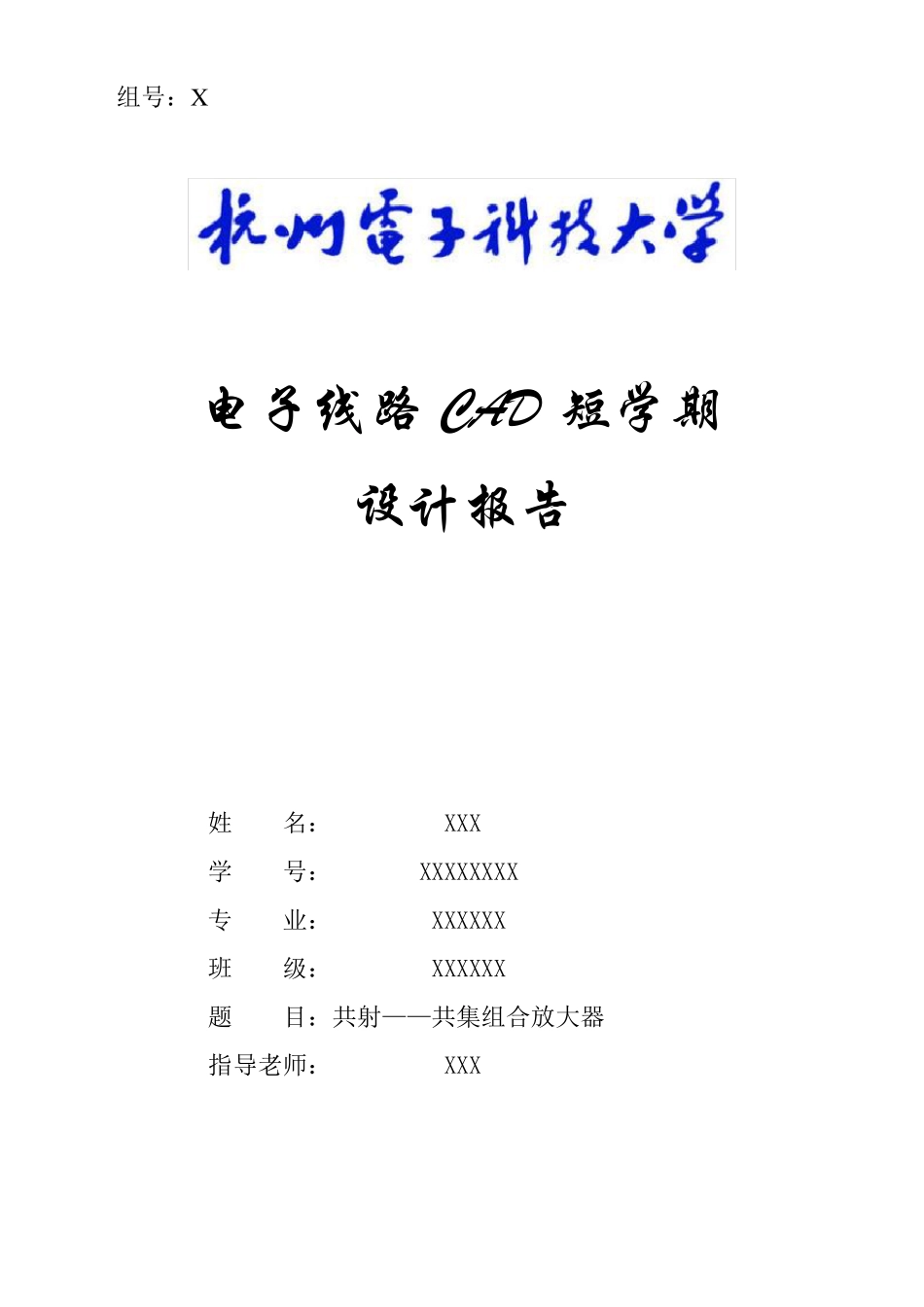

组号：X 电 子 线 路 CAD 短 学 期 设 计 报 告 姓 名： XXX 学 号： XXXXXXXX 专 业： XXXXXX 班 级： XXXXXX 题 目：共射——共集组合放大器 指导老师： XXX 丨 电子线路CAD 短学期设计报告 XXX XXXXXXXX 丨 2013．7.11 5-1 电子线路CAD 短学期设计报告——共射—共集组合放大器 一、 仿真软件 Pspics（OrCad Captu re CIS）介绍 1、Pspics Pspice 是 Spice 家族的一员，主要算法与 Spice2 相同，它是由美国 MicroSim 公司在 Spice2G 版本的基础上升级并用于 PC 上的 Spice 版本，其中，采用自用格式语言的 spice5.0 版本自 20 世纪 80 年代以来在我国得到了广泛的应用，并且从 Pspice6.0 版本开始引入图形界面。1998 年，著名的 EDA 商业软件开发商OrCAD 公司于 MicroSim 公司开始合并，自此 MicroSim 公司的 Pspice 产品正式并入 OrCAD 公司的商业EDA 系统中。 2、Pspice 的仿真步骤： A、设计电路的结构，设置元器件参数。 B、确定分析类型。 C、执行 Pspice 仿真程序。 D、对已建立的电路原理图进行电路规则检查，产生数据文件，确定修改后进行仿真分析，并显示分析结果。 E、输出并观察仿真运行结果。 二、 实验要求 三、 电路设计过程 1、选择元器件 丨 电子线路CAD 短学期设计报告 XXX XXXXXXXX 丨 2013．7.11 5-2 从库中选取三极管，电阻，电容，直流电源等元件。 2、 设计电路图 按照设计要求设计电路图如下（电路中的具体元器件参数待定） 3、电路参数设计 根据直流偏置点，选择 R1=R6=97 kΩ R5=R4=43 kΩ 共射放大电路 ᵀᵂ= −ᵈᵈ/((ᵇᵉ‖ᵇᵈ‖ᵇᵇ)) 以及共集发达电路ᵀᵂ = (ᵉᵉ‖ᵇᵇ)/([(ᵉᵉ‖ᵇᵇ) + ᵉᵈ]) 所以 R2=4.1kΩ ，R3=2.4kΩ ，R7=2.3kΩ ，R8=1kΩ ，C2=70uF 直流工作电压 V 1=15V ，所以 R10=4.7kΩ 根据参数画出电路图如下： 四、 电路仿真 丨 电子线路CAD 短学期设计报告 XXX XXXXXXXX 丨 2013．7.11 5-3 选择Pspice/New Simulation Profile，进行仿真设置。 1、增益 ᵄ(ᵅᵆᵆ)/ᵄ(ᵅᵅ) 波形 根据仿真波形得出 中频电压增益 Av=-191.853v/v，误差为 2.05%， 上下限频率为中频电压增益的 0.707 倍即增益为 133.07v/v 时的频率，下限频率ᵈᵂ = ᵼᵽ ᵽ . ᵽ ᵽ ᵽ ᵀᵁ误差为4.55%，上限频率ᵈᵂ = ᵽ .ᵼᵽ ᵽ ᵀᵀᵁ，...
