DSP图像采集与传输VIP专享

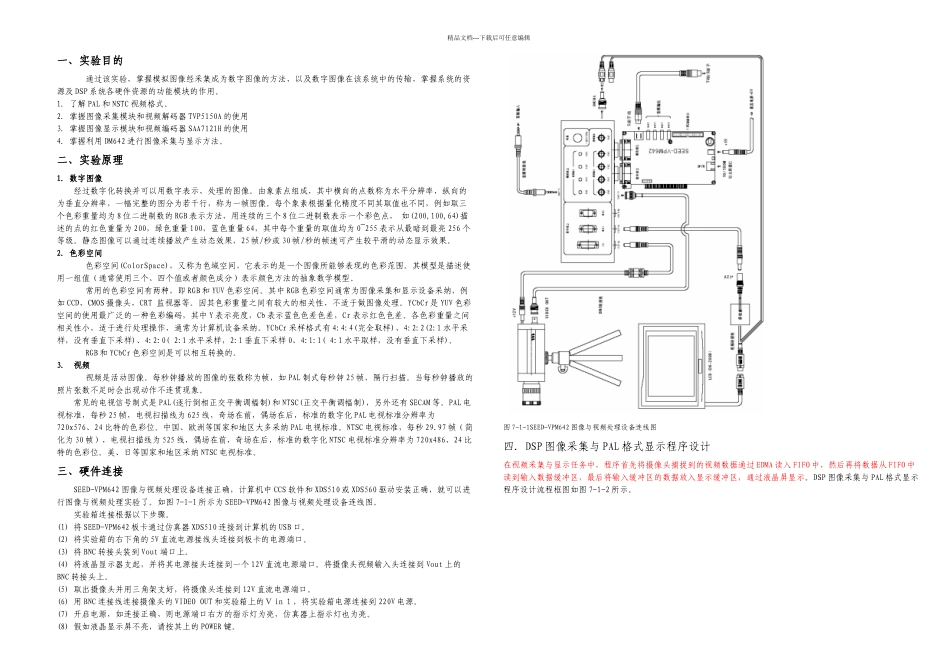

精品文档---下载后可任意编辑一、实验目的通过该实验，掌握模拟图像经采集成为数字图像的方法，以及数字图像在该系统中的传输，掌握系统的资源及 DSP 系统各硬件资源的功能模块的作用。1．了解 PAL 和 NSTC 视频格式。2．掌握图像采集模块和视频解码器 TVP5150A 的使用3. 掌握图像显示模块和视频编码器 SAA7121H 的使用4. 掌握利用 DM642 进行图像采集与显示方法。二、实验原理1. 数字图像经过数字化转换并可以用数字表示、处理的图像。由象素点组成，其中横向的点数称为水平分辨率，纵向的为垂直分辨率，一幅完整的图分为若干行，称为一帧图像。每个象素根据量化精度不同其取值也不同，例如取三个色彩重量均为 8 位二进制数的 RGB 表示方法，用连续的三个 8 位二进制数表示一个彩色点， 如(200,100,64)描述的点的红色重量为 200，绿色重量 100，蓝色重量 64，其中每个重量的取值均为 0~255 表示从最暗到最亮 256 个等级。静态图像可以通过连续播放产生动态效果，25 帧/秒或 30 帧/秒的帧速可产生较平滑的动态显示效果。2. 色彩空间色彩空间(ColorSpace)，又称为色域空间，它表示的是一个图像所能够表现的色彩范围。其模型是描述使用一组值（通常使用三个、四个值或者颜色成分）表示颜色方法的抽象数学模型。常用的色彩空间有两种，即 RGB 和 YUV 色彩空间。其中 RGB 色彩空间通常为图像采集和显示设备采纳，例如 CCD、CMOS 摄像头，CRT 监视器等。因其色彩重量之间有较大的相关性，不适于做图像处理。YCbCr 是 YUV 色彩空间的使用最广泛的一种色彩编码，其中 Y 表示亮度，Cb 表示蓝色色差色差，Cr 表示红色色差。各色彩重量之间相关性小，适于进行处理操作，通常为计算机设备采纳。YCbCr 采样格式有 4:4:4(完全取样)、4:2:2(2:1 水平采样，没有垂直下采样)、4:2:0( 2:1 水平采样，2:1 垂直下采样 0、4:1:1( 4:1 水平取样，没有垂直下采样)。RGB 和 YCbCr 色彩空间是可以相互转换的。3． 视频视频是活动图像。每秒钟播放的图像的张数称为帧，如 PAL 制式每秒钟 25 帧，隔行扫描。当每秒钟播放的照片张数不足时会出现动作不连贯现象。 常见的电视信号制式是 PAL(逐行倒相正交平衡调幅制)和 NTSC(正交平衡调幅制)，另外还有 SECAM 等。PAL 电视标准，每秒 25 帧，电视扫描线为 625 线，奇场在前，偶场在后，标准的数字化 PAL 电视标准分辨率为720x576、24 比特的色...
