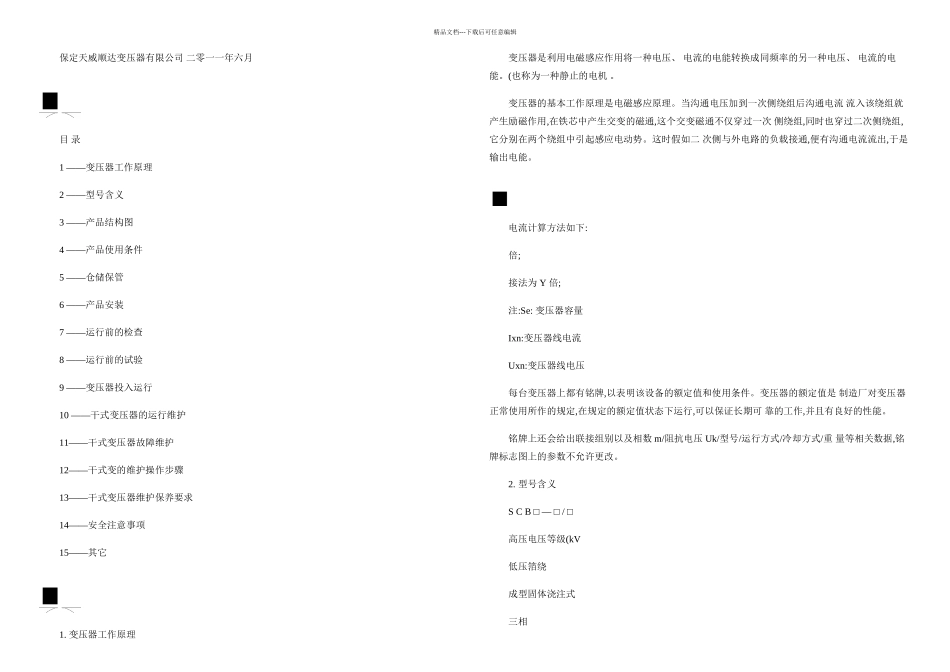

F级包封树脂浇注干式变压器培训和安装维护内容_第1页
1/21
F级包封树脂浇注干式变压器培训和安装维护内容_第2页
2/21

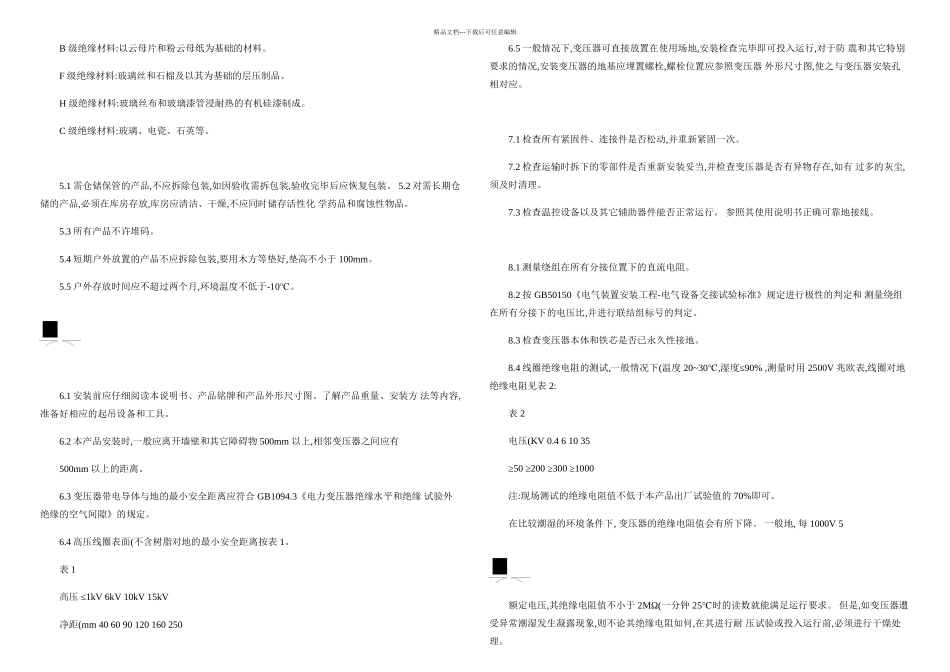

F级包封树脂浇注干式变压器培训和安装维护内容_第3页
3/21
精品文档---下载后可任意编辑 保定天威顺达变压器有限公司 二零一一年六月 目 录1 ——变压器工作原理2 ——型号含义3 ——产品结构图4 ——产品使用条件5 ——仓储保管6 ——产品安装7 ——运行前的检查8 ——运行前的试验9 ——变压器投入运行10 ——干式变压器的运行维护11——干式变压器故障维护12——干式变的维护操作步骤13——干式变压器维护保养要求14——安全注意事项15——其它1. 变压器工作原理 变压器是利用电磁感应作用将一种电压、 电流的电能转换成同频率的另一种电压、 电流的电能。( 也称为一种静止的电机 。 变压器的基本工作原理是电磁感应原理。当沟通电压加到一次侧绕组后沟通电流 流入该绕组就产生励磁作用,在铁芯中产生交变的磁通, 这个交变磁通不仅穿过一次 侧绕组,同时也穿过二次侧绕组, 它分别在两个绕组中引起感应电动势。这时假如二 次侧与外电路的负载接通,便有沟通电流流出,于是输出电能。电流计算方法如下:倍; 接法为 Y 倍;注:Se: 变压器容量Ixn:变压器线电流Uxn:变压器线电压每台变压器上都有铭牌, 以表明该设备的额定值和使用条件。变压器的额定值是 制造厂对变压器正常使用所作的规定,在规定的额定值状态下运行, 可以保证长期可 靠的工作,并且有良好的性能。 铭牌上还会给出联接组别以及相数 m/ 阻抗电压 Uk/型号/运行方式/冷却方式/ 重 量等相关数据,铭牌标志图上的参数不允许更改。2. 型号含义S C B □ — □ / □高压电压等级(kV低压箔绕成型固体浇注式三相精品文档---下载后可任意编辑3.1 变压器结构示意图3.2 带外壳产品结构示意图4. 产品使用条件4.1 环境温度:最高气温:+40℃最低气温:-5℃最高日平均气温:+30℃最高年平均气温:+20℃4.2 外壳防护等级 IP20。4.3 空气相对湿度不超过 95%(25 ,℃ 月平均不超过 90%。g: 水平方向低于 3m/s2, 垂直方向低于 1.5 m/s2。4.5 安装地点:安装在没有火灾、爆炸危险、严重污秽及化学腐蚀的场所, 安装场所应 无剧烈震动冲击, 安装地点的倾斜度不大于 3° 。4.6 冷却方式为空气自冷(AN 。当变压器安装在地下室或其它通风能力较差环境时, 须增设散热通风装置, 保证变压器具有良好的通风能力。通风量按每 1kW 总损耗 (Po+Pk 需 4m 3/min 风量选取。4.7 绝缘材料的耐热等级: 绝缘耐热等级 A E B F H C 耐 热 温 度 105 120 130 155 180 220A 级绝缘材料: 用在液体绝...
