单相异步电动机的基本原理

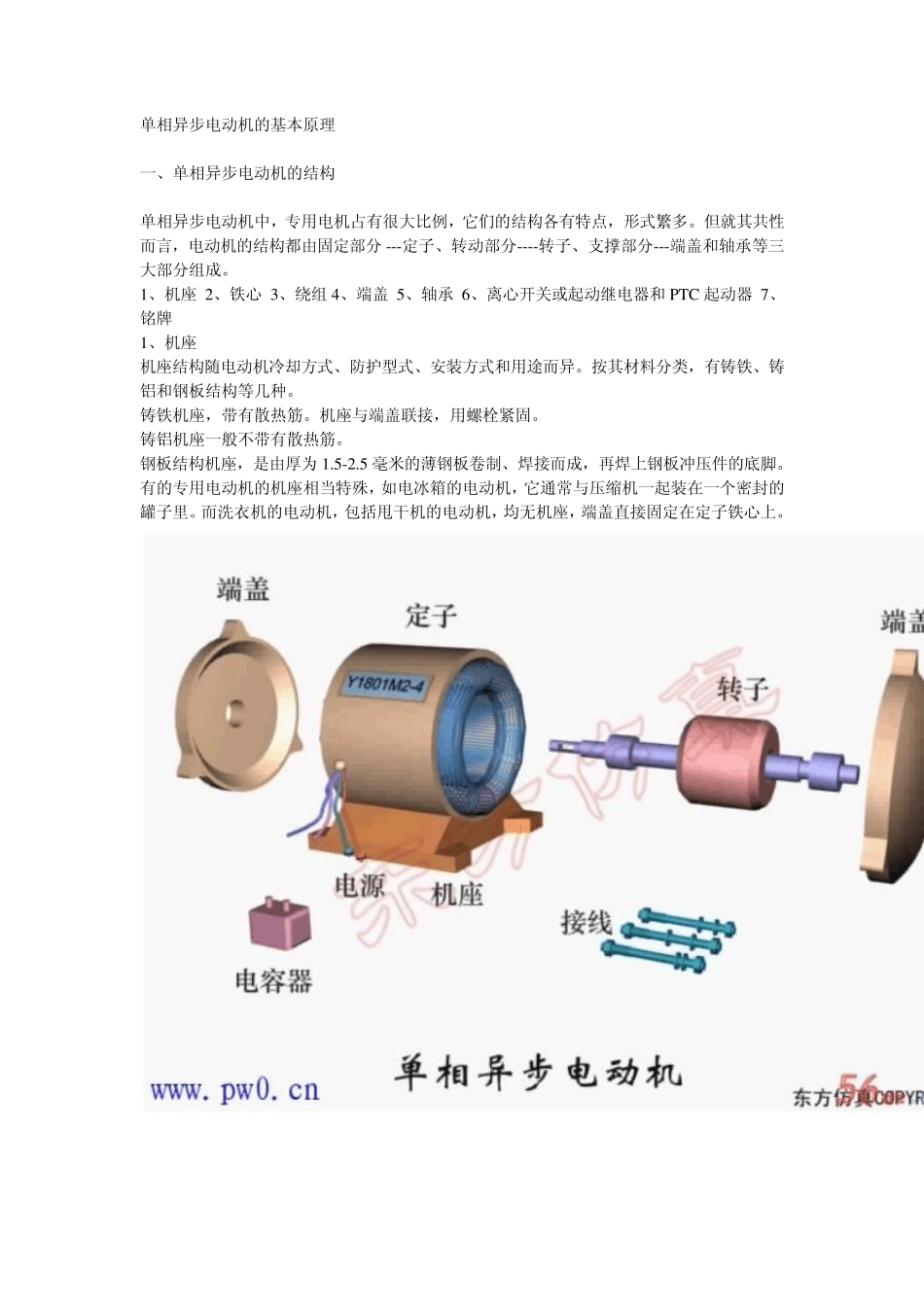

单相异步电动机的基本原理_第1页
1/9

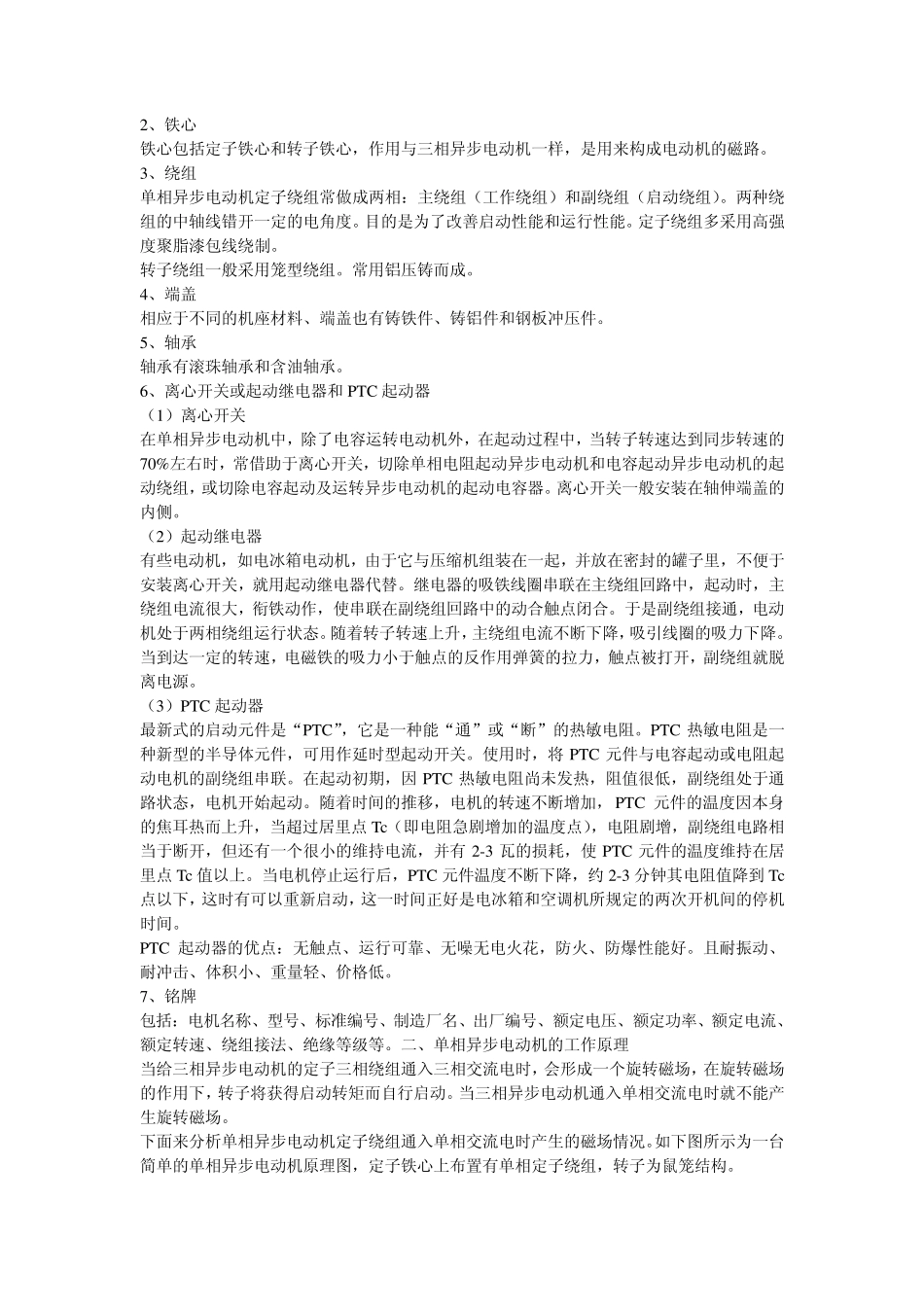

单相异步电动机的基本原理_第2页
2/9

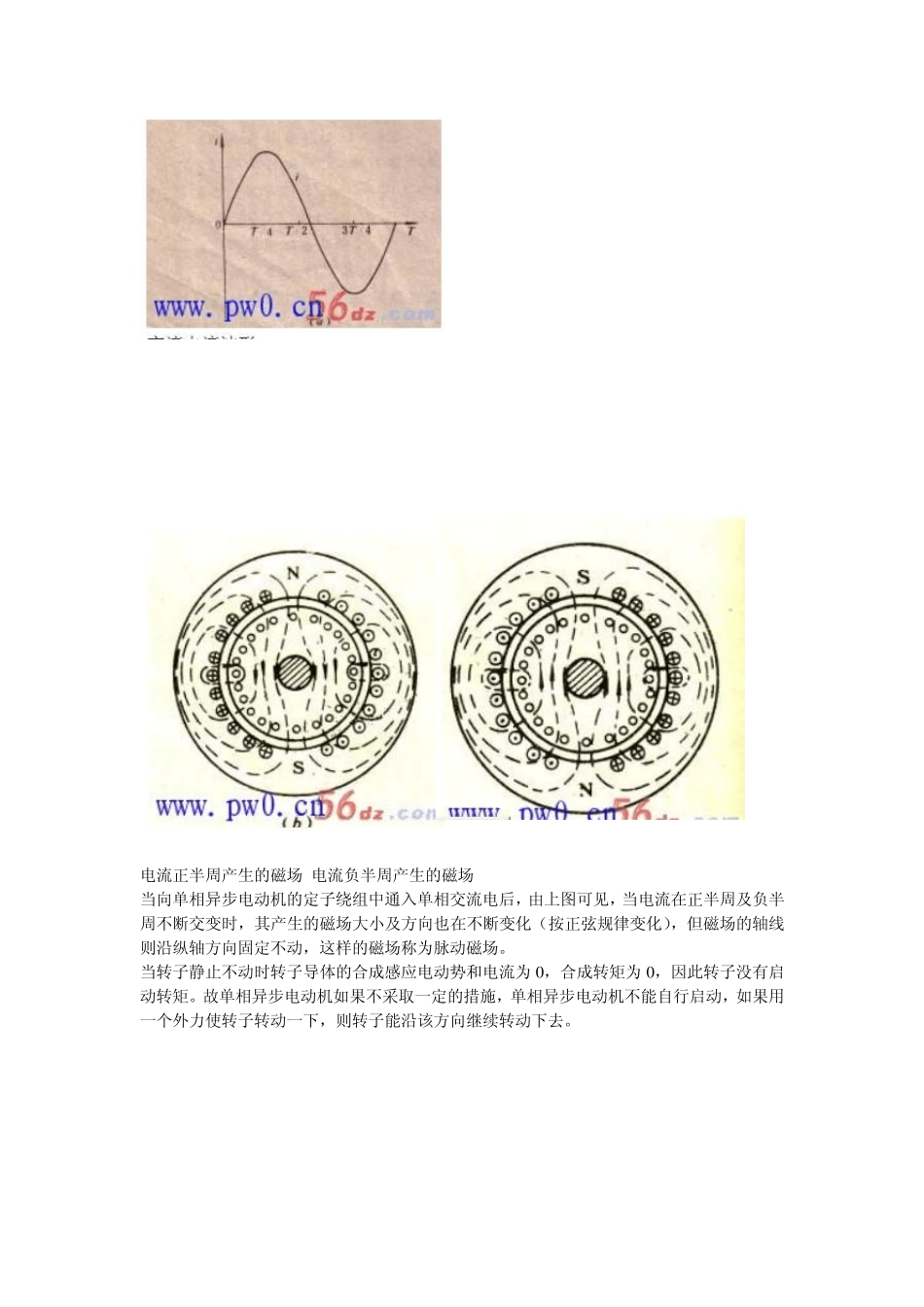

单相异步电动机的基本原理_第3页
3/9
单相异步电动机的基本原理 一、单相异步电动机的结构 单相异步电动机中,专用电机占有很大比例,它们的结构各有特点,形式繁多。但就其共性而言,电动机的结构都由固定部分 ---定子、转动部分----转子、支撑部分---端盖和轴承等三大部分组成。 1、机座 2、铁心 3、绕组 4、端盖 5、轴承 6、离心开关或起动继电器和 PTC 起动器 7、铭牌 1、机座 机座结构随电动机冷却方式、防护型式、安装方式和用途而异。按其材料分类,有铸铁、铸铝和钢板结构等几种。 铸铁机座,带有散热筋。机座与端盖联接,用螺栓紧固。 铸铝机座一般不带有散热筋。 钢板结构机座,是由厚为 1.5-2.5 毫米的薄钢板卷制、焊接而成,再焊上钢板冲压件的底脚。 有的专用电动机的机座相当特殊,如电冰箱的电动机,它通常与压缩机一起装在一个密封的罐子里。而洗衣机的电动机,包括甩干机的电动机,均无机座,端盖直接固定在定子铁心上。 2、铁心 铁心包括定子铁心和转子铁心,作用与三相异步电动机一样,是用来构成电动机的磁路。 3、绕组 单相异步电动机定子绕组常做成两相:主绕组(工作绕组)和副绕组(启动绕组)。两种绕组的中轴线错开一定的电角度。目的是为了改善启动性能和运行性能。定子绕组多采用高强度聚脂漆包线绕制。 转子绕组一般采用笼型绕组。常用铝压铸而成。 4、端盖 相应于不同的机座材料、端盖也有铸铁件、铸铝件和钢板冲压件。 5、轴承 轴承有滚珠轴承和含油轴承。 6、离心开关或起动继电器和 PTC 起动器 (1)离心开关 在单相异步电动机中,除了电容运转电动机外,在起动过程中,当转子转速达到同步转速的70%左右时,常借助于离心开关,切除单相电阻起动异步电动机和电容起动异步电动机的起动绕组,或切除电容起动及运转异步电动机的起动电容器。离心开关一般安装在轴伸端盖的内侧。 (2)起动继电器 有些电动机,如电冰箱电动机,由于它与压缩机组装在一起,并放在密封的罐子里,不便于安装离心开关,就用起动继电器代替。继电器的吸铁线圈串联在主绕组回路中,起动时,主绕组电流很大,衔铁动作,使串联在副绕组回路中的动合触点闭合。于是副绕组接通,电动机处于两相绕组运行状态。随着转子转速上升,主绕组电流不断下降,吸引线圈的吸力下降。当到达一定的转速,电磁铁的吸力小于触点的反作用弹簧的拉力,触点被打开,副绕组就脱离电源。 (3)PTC 起动器 最新式的启动元件是“PTC”,它是一种能“通”或“断”的...
