双绞线的制作过程

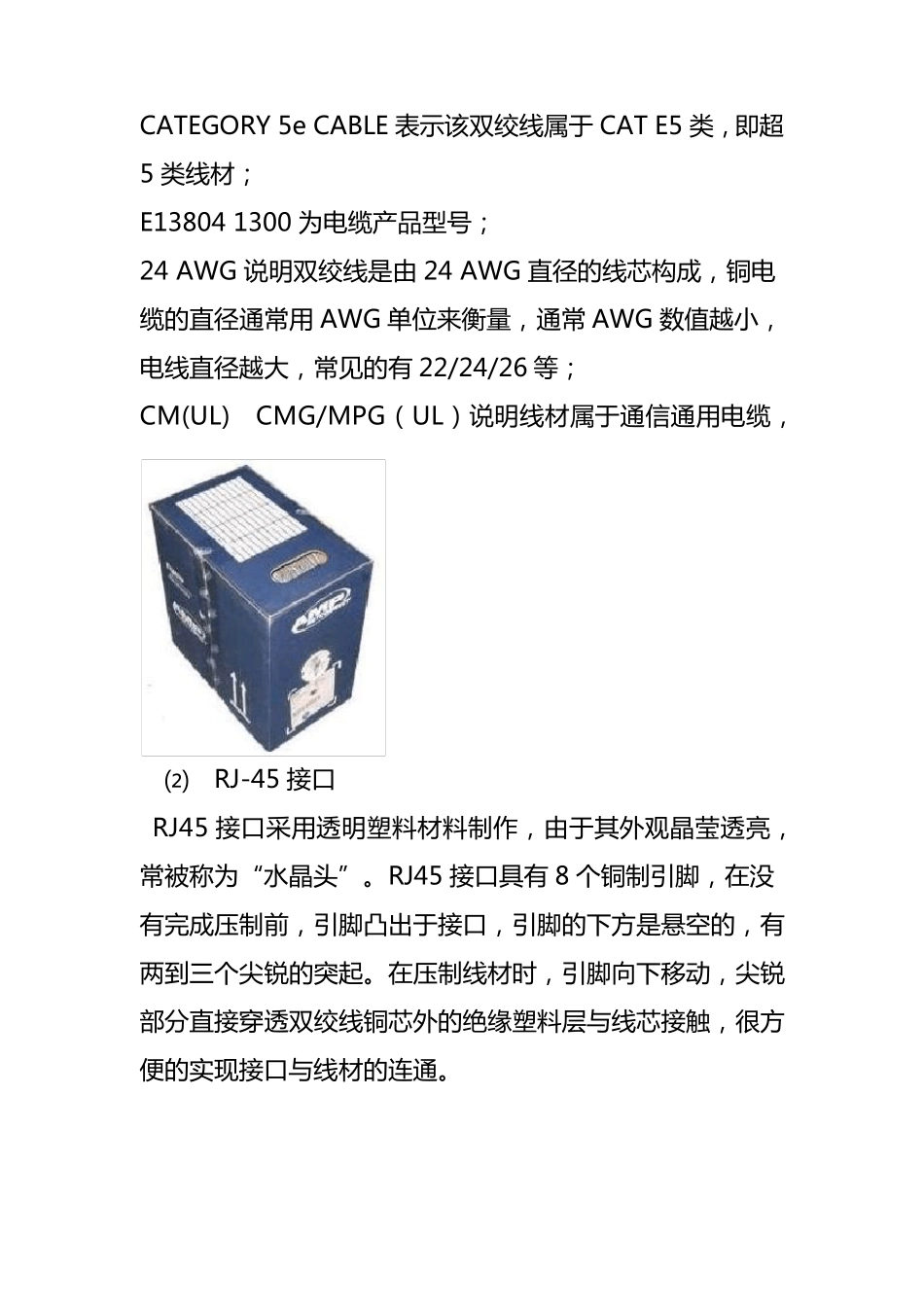

双 绞 线 的 制 作过程 一 、双绞线 双绞线是由相互绝缘并缠绕在一 起的细芯铜导线对组成，通常由两对或更多对这样缠绕在一 起的导线组成，依靠相互缠绕（双绞）作用，来消除或减少电磁干扰（EMI）和射频干扰（RFI）。根据是否有屏蔽层，双绞线可分为屏蔽型双绞线(STP)和非屏蔽型双绞线(UTP)。 1、屏蔽双绞线 屏 蔽 双 绞 线 是 由 成 对 的 绝 缘 实 心 电 缆 组 成 ， 在 实 心 电 缆 上 包围 着 一 层 用 金 属 丝 编 织 的 屏 蔽 层 。 屏 蔽 层 减 少 了 由 RFI 和EMI 引 起 的 对 通 信 信 号 的 干 扰 。 2、 非 屏 蔽 双 绞 线 非 屏 蔽 双 绞 线 (UTP)， 就 是 平 时 所 用 的 网 线 ， 由 于 其 价 格 相对 便 宜 且 易 于 安 装 ， 是 局 域 网 组 网 布 线 中 使 用 最 多 的 网 络 电缆 。 UTP 由 位 于 绝 缘 保 护 层 内 的 成 对 的 电 缆 线 组 成 ， 在 缠 绕在 一 起 的 绝 缘 电 线 和 电 缆 外 部 的 套 之 间 并 没 有 屏 蔽 。 3、 双 绞 线 的 制 作 材 料 及 工 具 ⑴ 线 缆 AMP NETCONNECT 为线 缆 生产厂商表识； CATEGORY 5e CABLE 表 示 该 双 绞 线 属 于 CAT E5 类 ， 即 超5 类 线 材 ； E13804 1300 为 电 缆 产 品 型 号 ； 24 AWG 说 明 双 绞 线 是 由 24 AWG 直 径 的 线 芯 构 成 ， 铜 电缆 的 直 径 通 常 用 AWG 单 位 来 衡 量 ， 通 常 AWG 数 值 越 小 ，电 线 直 径 越 大 ， 常 见 的 有 22/24/26 等 ； CM(UL) CMG/MPG（ UL） 说 明 线 材 属 于 通 信 通 用 电 缆 ， ⑵ RJ-45 接 口 RJ45 接 口 采 用 透 明 塑 料 材 料 制 作 ， 由 于 其 外 观 晶 莹 透 亮 ，常 被 称 为 “水晶 头”。RJ45 接 口 具有 8 个铜 制 引脚， 在没有 完成 压制 前， 引脚凸出于 接 口 ， 引脚的 下方是 悬空的 ， 有两到三个尖锐的 突起。在压制 线 材 时， 引脚向下移动， 尖锐部分直 接 穿透 双 绞 线 铜 芯 外 的 绝缘塑 料 层与线 芯 接 触， 很方便的 实现接 口 与线 材 的 连通 。 ⑶ 压线钳 压线钳...
