双绞线网线制作全过程图解的(实验手册)

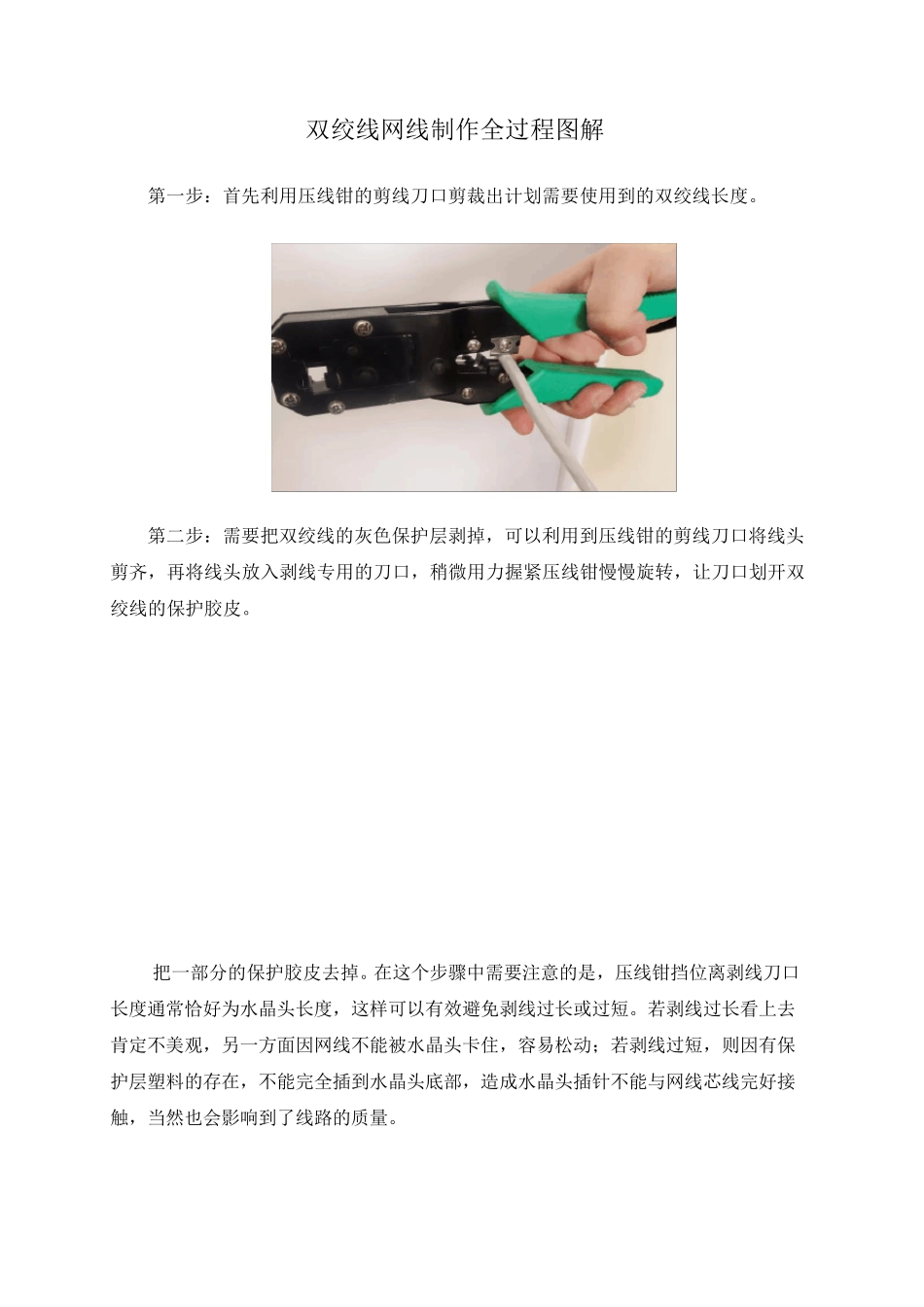

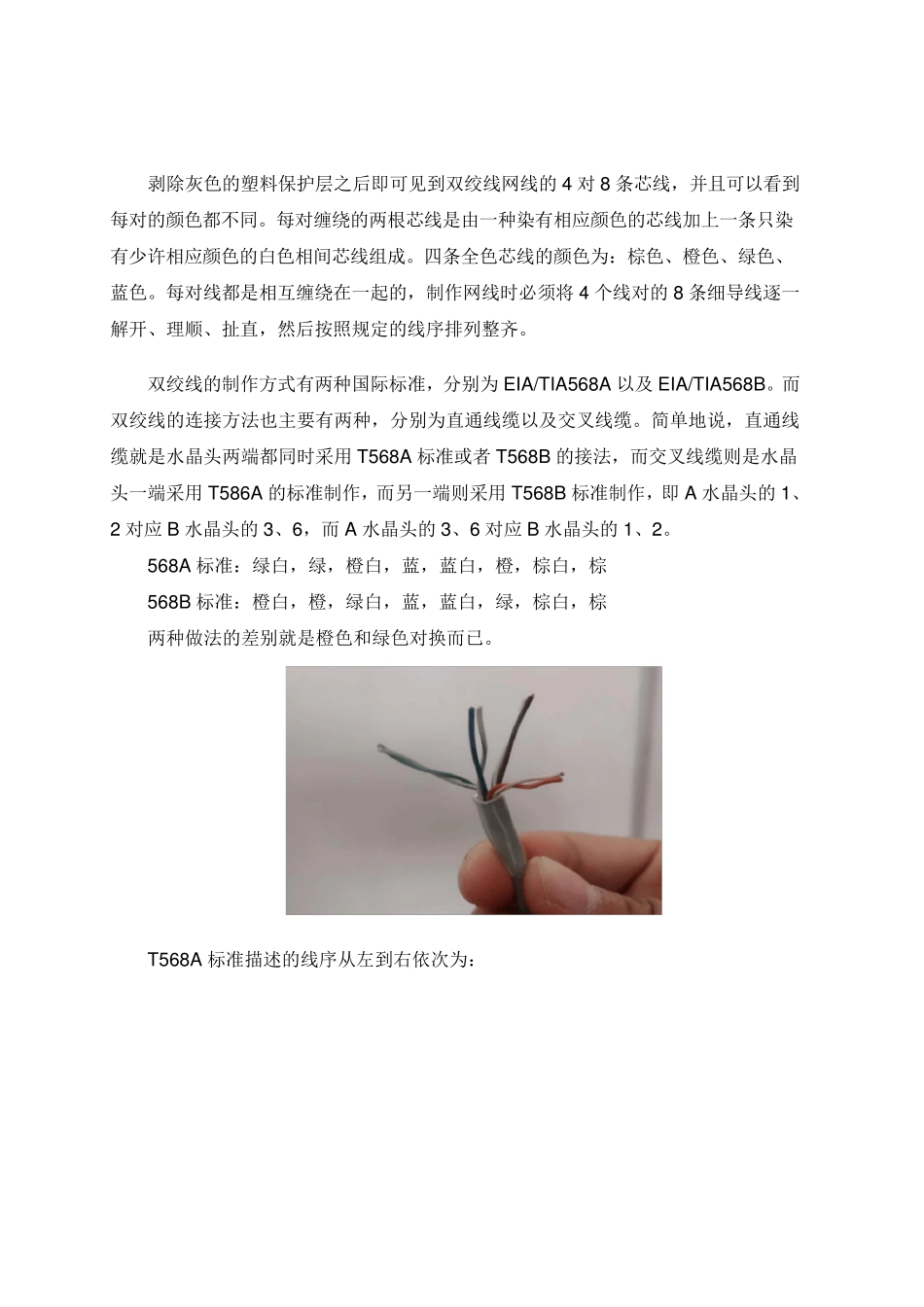

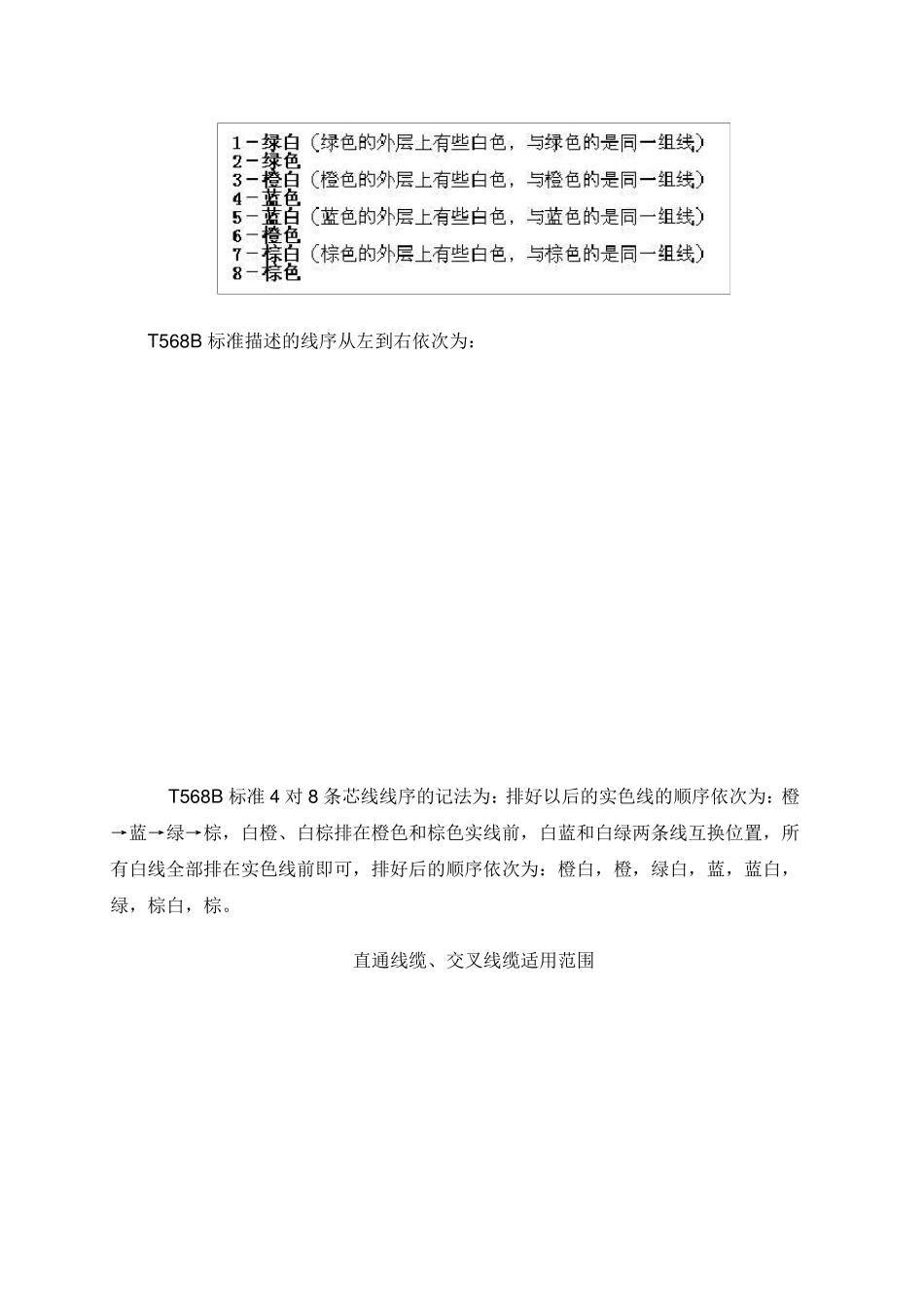

双绞线网线制作全过程图解 第一步：首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。 第二步：需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。 把一部分的保护胶皮去掉。在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也会影响到了线路的质量。 剥除灰色的塑料保护层之后即可见到双绞线网线的4 对8 条芯线，并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。每对线都是相互缠绕在一起的，制作网线时必须将 4 个线对的8 条细导线逐一解开、理顺、扯直，然后按照规定的线序排列整齐。 双绞线的制作方式有两种国际标准，分别为EIA/T IA568A 以及 EIA/T IA568B。而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。简单地说，直通线缆就是水晶头两端都同时采用 T 568A 标准或者 T 568B 的接法，而交叉线缆则是水晶头一端采用 T 586A 的标准制作，而另一端则采用 T 568B 标准制作，即A 水晶头的1、2 对应B 水晶头的3、6，而 A 水晶头的3、6 对应B 水晶头的1、2。 568A 标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕 568B 标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕 两种做法的差别就是橙色和绿色对换而已。 T 568A 标准描述的线序从左到右依次为： T568B 标准描述的线序从左到右依次为： T568B 标准4 对8 条芯线线序的记法为：排好以后的实色线的顺序依次为：橙→蓝→绿→棕，白橙、白棕排在橙色和棕色实线前，白蓝和白绿两条线互换位置，所有白线全部排在实色线前即可，排好后的顺序依次为：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。 直通线缆、交叉线缆适用范围 如何判断用直通线或交叉线：同种设备相连用交叉线，不同设备相连用直通线。 第三步：需要把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意...
