KV变电所继电保护问题—母线保护

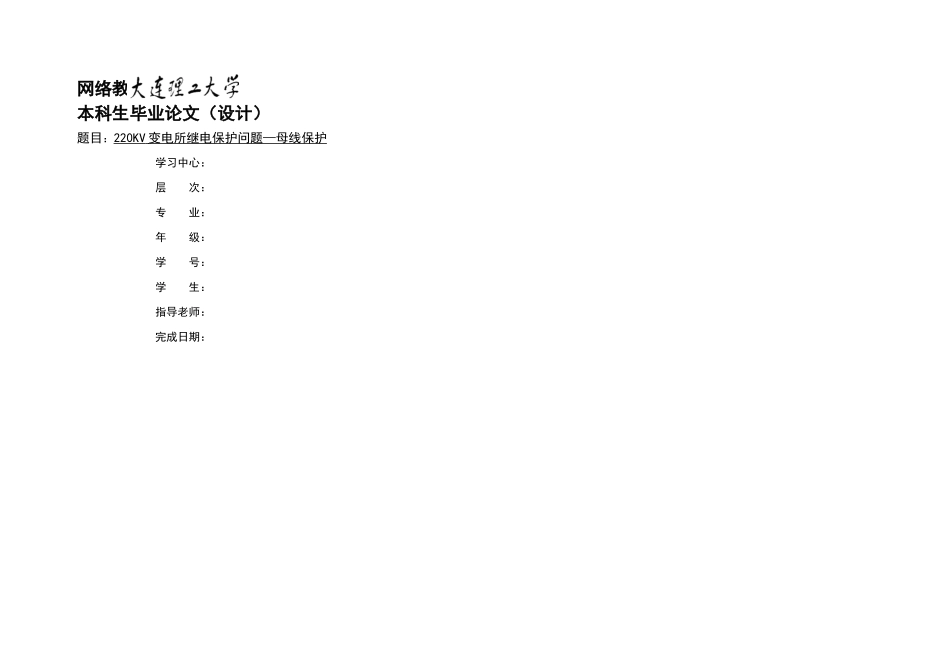

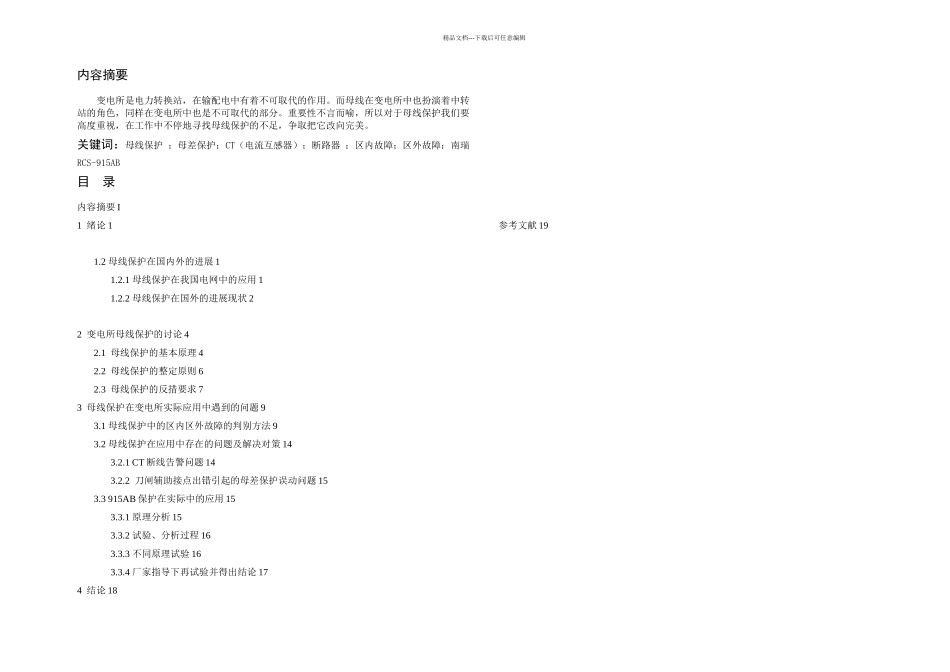

网络教育学院本科生毕业论文（设计）题目：220KV 变电所继电保护问题—母线保护 学习中心：层 次：专 业：年 级：学 号：学 生：指导老师：完成日期：精品文档---下载后可任意编辑内容摘要变电所是电力转换站，在输配电中有着不可取代的作用。而母线在变电所中也扮演着中转站的角色，同样在变电所中也是不可取代的部分。重要性不言而喻，所以对于母线保护我们要高度重视，在工作中不停地寻找母线保护的不足，争取把它改向完美。关键词：母线保护 ；母差保护；CT（电流互感器）；断路器 ；区内故障；区外故障；南瑞RCS-915AB目 录内容摘要 I1 绪论 11.2 母线保护在国内外的进展 11.2.1 母线保护在我国电网中的应用 11.2.2 母线保护在国外的进展现状 22 变电所母线保护的讨论 42.1 母线保护的基本原理 42.2 母线保护的整定原则 62.3 母线保护的反措要求 73 母线保护在变电所实际应用中遇到的问题 93.1 母线保护中的区内区外故障的判别方法 93.2 母线保护在应用中存在的问题及解决对策 143.2.1 CT 断线告警问题 143.2.2 刀闸辅助接点出错引起的母差保护误动问题 153.3 915AB 保护在实际中的应用 153.3.1 原理分析 153.3.2 试验、分析过程 163.3.3 不同原理试验 163.3.4 厂家指导下再试验并得出结论 174 结论 18参考文献 19精品文档---下载后可任意编辑1 绪论母线是发电厂和变电站重要组成部分之一。母线又称汇流排，是汇合电能及分配电能的重要设备。在变电所中各种各样设备保护，包括线路保护、变压器保护、输电线路的纵联保护、母线保护等等。与其他主设备保护相比，对母线保护的要求更苛刻。母线保护的拒动及误动将造成严重的后果。母线保护误动将造成大面积停电；母线保护的拒动更为严重，可能造成电力设备的损坏及系统的瓦解。母线保护不但要能很好地区分区内故障和外部故障，还要确定哪条或哪段母线故障。由于母线影响到系统的稳定性，尽早发现并切除故障尤为重要。在枢纽变电站，母线连接元件甚多。主要连接元件除出线单元之外，尚有 TV、电容器等。运行实践表明：在众多的连接元件中，由于绝缘子的老化，污秽引起的闪路接地故障和雷击造成的短路故障次数甚多。另外，运行人员带地线合刀闸造成的母线短路故障，也有发生。当变电站母线发生故障时，如不及时切除故障，将会损坏众多电力设备及破坏系统的稳定性，从而造成全厂或全变电站大停电，乃至全电力系统瓦解。因此，设置动作可靠、...
