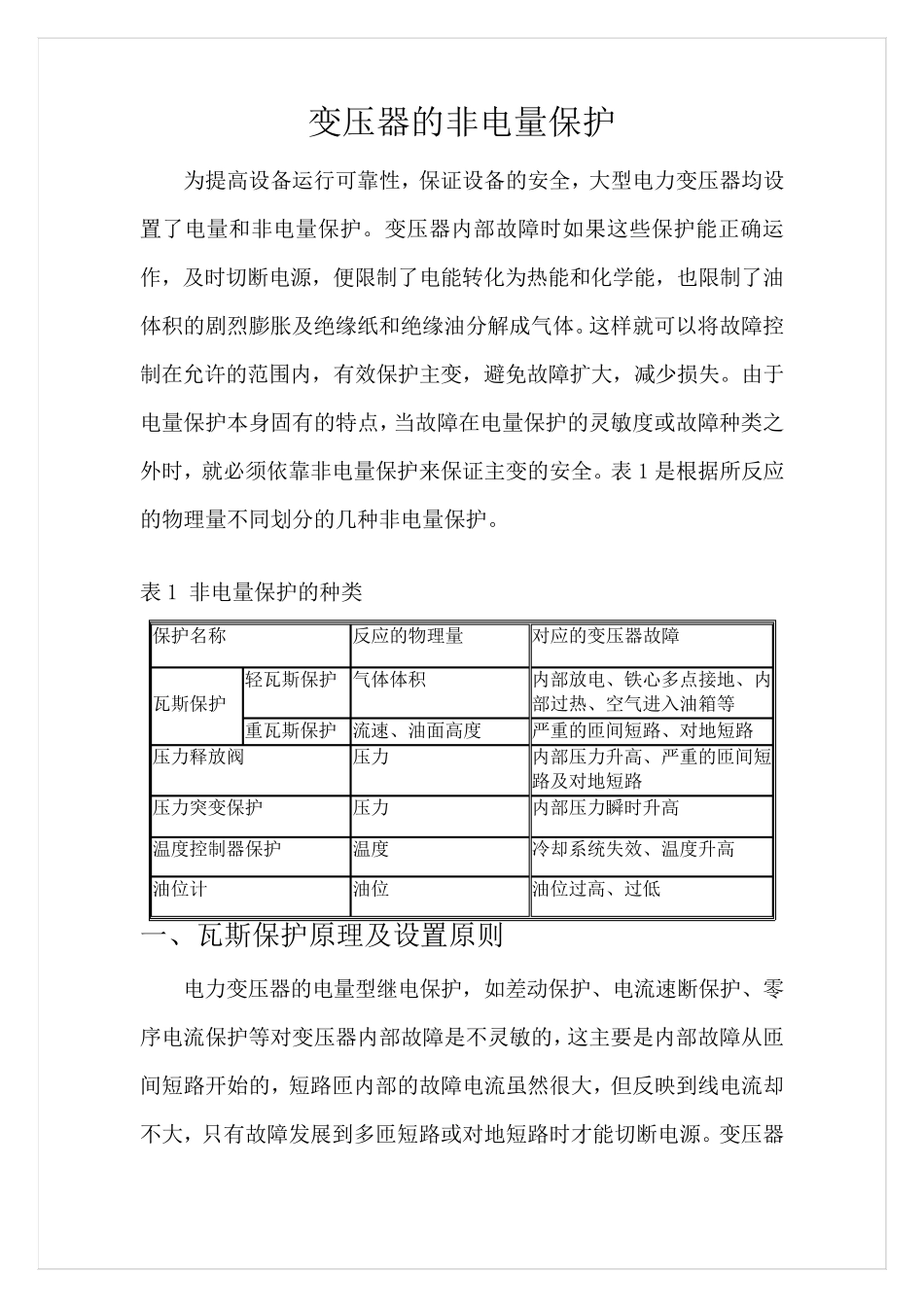

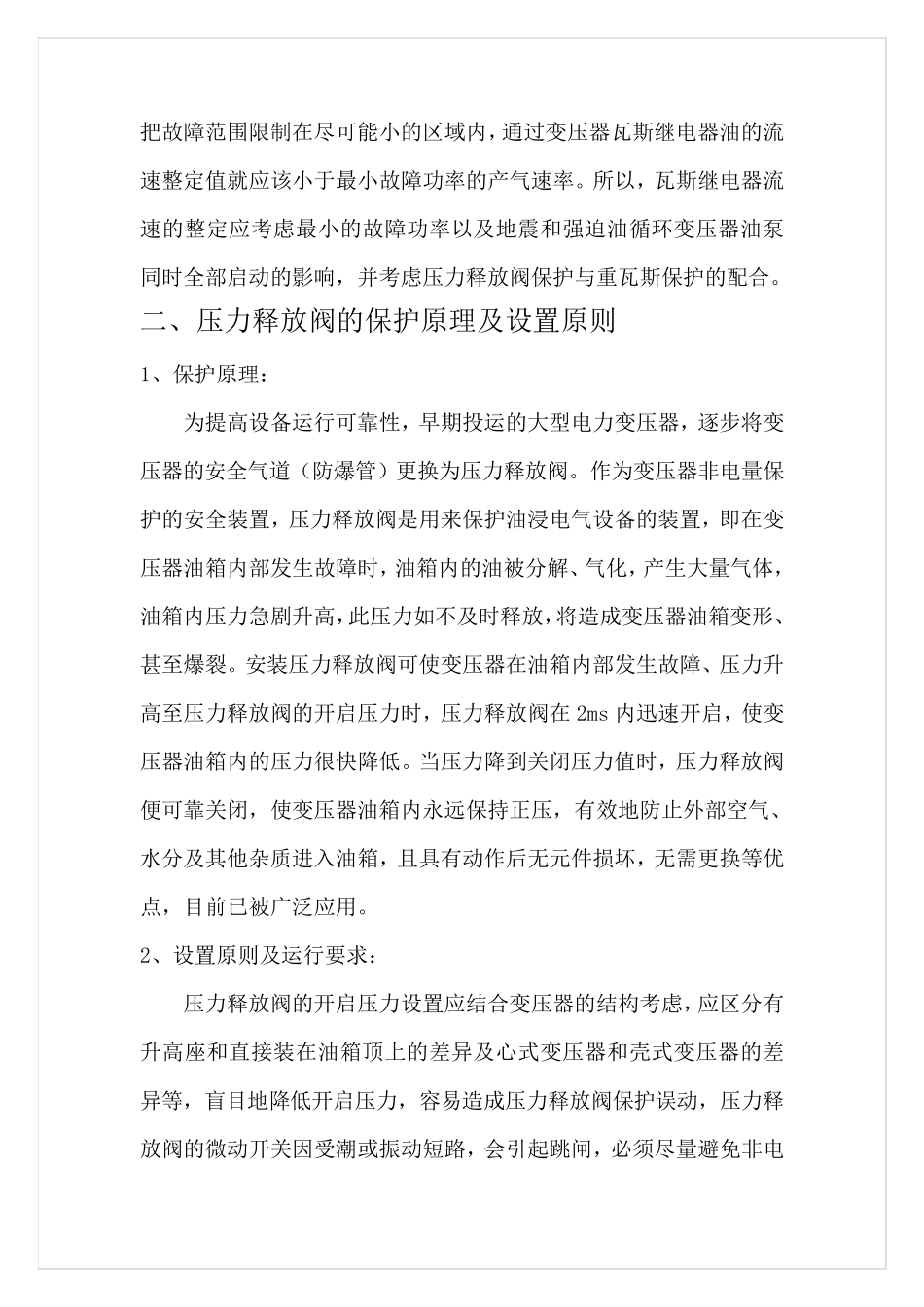

变压器的非电量保护 为提高设备运行可靠性，保证设备的安全，大型电力变压器均设置了电量和非电量保护。变压器内部故障时如果这些保护能正确运作，及时切断电源，便限制了电能转化为热能和化学能，也限制了油体积的剧烈膨胀及绝缘纸和绝缘油分解成气体。这样就可以将故障控制在允许的范围内，有效保护主变，避免故障扩大，减少损失。由于电量保护本身固有的特点，当故障在电量保护的灵敏度或故障种类之外时，就必须依靠非电量保护来保证主变的安全。表1 是根据所反应的物理量不同划分的几种非电量保护。 表1 非电量保护的种类 一、瓦斯保护原理及设置原则 电力变压器的电量型继电保护，如差动保护、电流速断保护、零序电流保护等对变压器内部故障是不灵敏的，这主要是内部故障从匝间短路开始的，短路匝内部的故障电流虽然很大，但反映到线电流却不大，只有故障发展到多匝短路或对地短路时才能切断电源。变压器保护名 称 反应的物理量 对应的变压器故障 瓦斯保护 轻 瓦斯保护 气体体积 内部放 电、铁 心 多点接 地、内部过 热、空 气进 入 油箱 等 重 瓦斯保护 流速、油面 高度 严 重 的匝间短路、对地短路 压力释 放 阀 压力 内部压力升 高、严 重 的匝间短路及对地短路 压力突 变保护 压力 内部压力瞬 时升 高 温 度控制器保护 温 度 冷 却系 统 失效、温 度升 高 油位 计 油位 油位 过 高、过 低 内部故障的主保护是瓦斯保护，它能瞬间切除故障设备，但气体继电器的灵敏度却取决于整定值（流速）。 1、轻瓦斯保护 (1)保护原理 内部故障比较轻微或在故障的初期，油箱内的油被分解、汽化，产生少量气体积聚在瓦斯继电器的顶部，当气体量超过整定值时，发出报警信号，提示维护人员进行检查，防止故障的发展。 (2)设置原则 气体容积动作整定值一般为 250～300mL，其动作接点应接入报警信号。 2、重瓦斯保护 (1)保护原理 变压器油箱内部发生故障时，油箱内的油被分解、汽化，产生大量气体，油箱内压力急剧升高，气体及油流迅速向油枕流动，流速超过重瓦斯的整定值时，瞬间动作切除主变。 (2)设置原则 由于变压器内部故障产生电弧时，故障点附近的油将被高温分解，由液态的高分子电离分解为气态的氢气及烃类气体。少量气体首先溶于变压器油中，当产气速率大于溶解速率时，就在故障区域产生气泡。分解的气体占了变压器油的空间，必定有同体积的变压器油被挤向储油柜。油流和...
