变电站二次图纸识图与标号知识

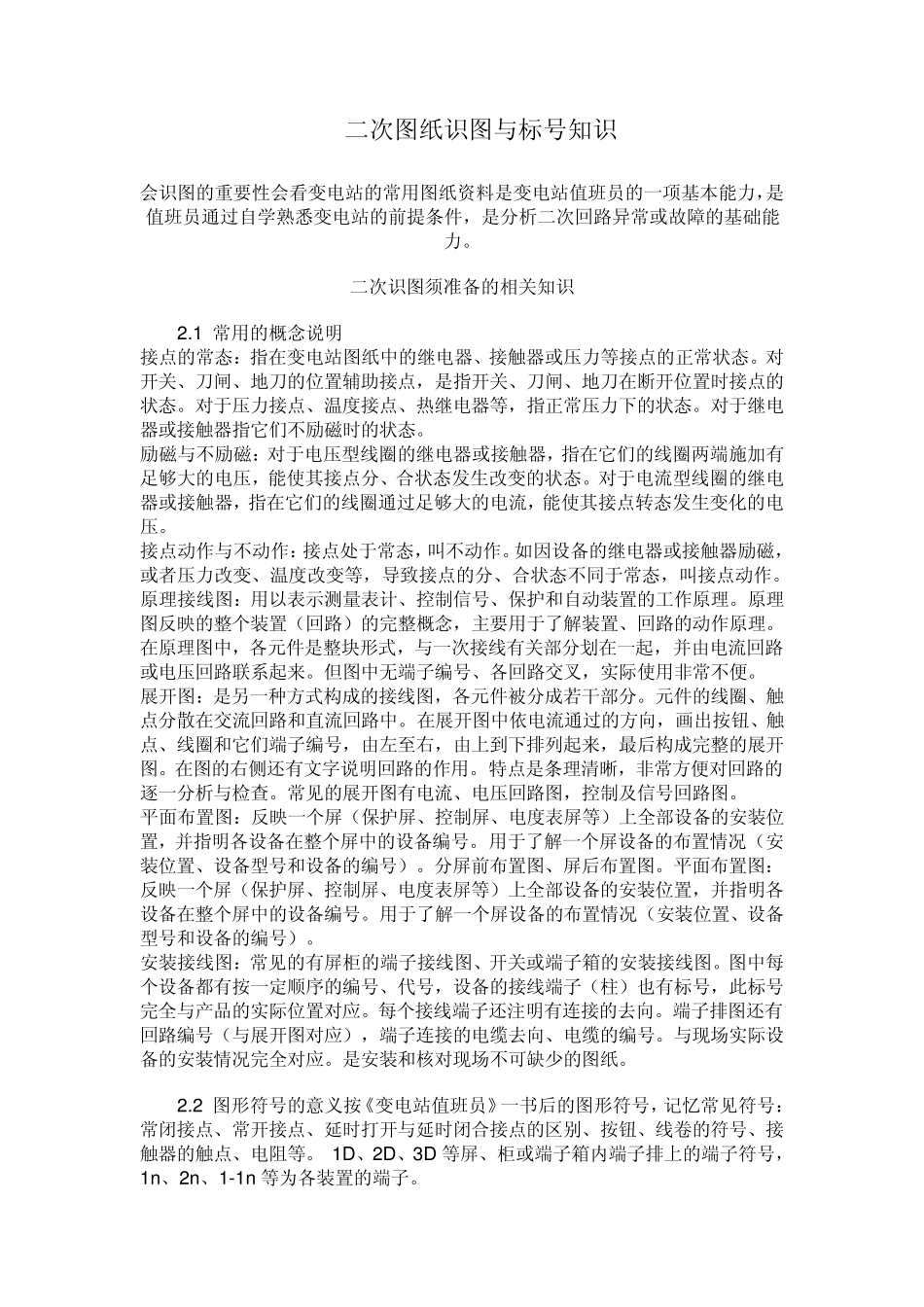

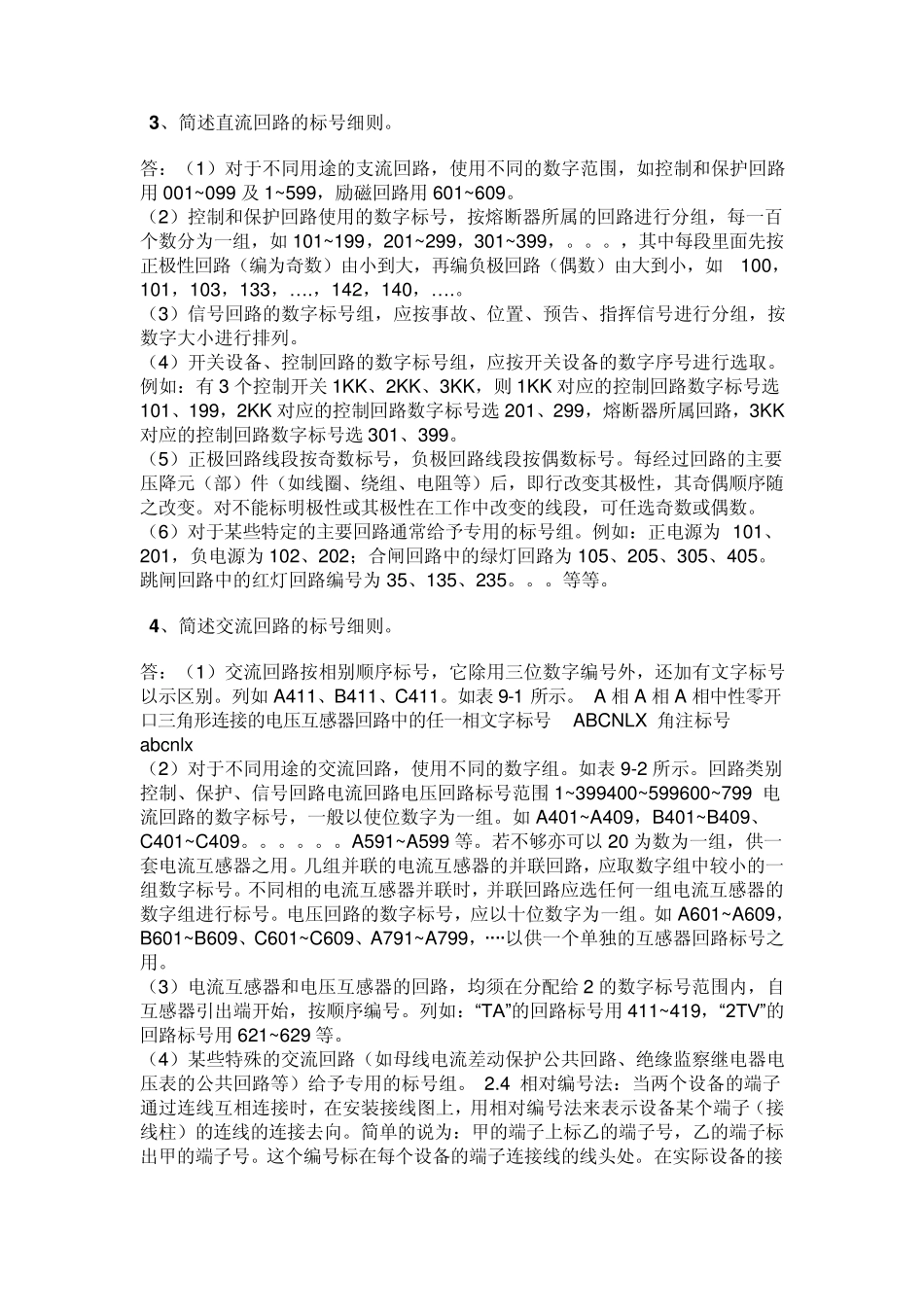

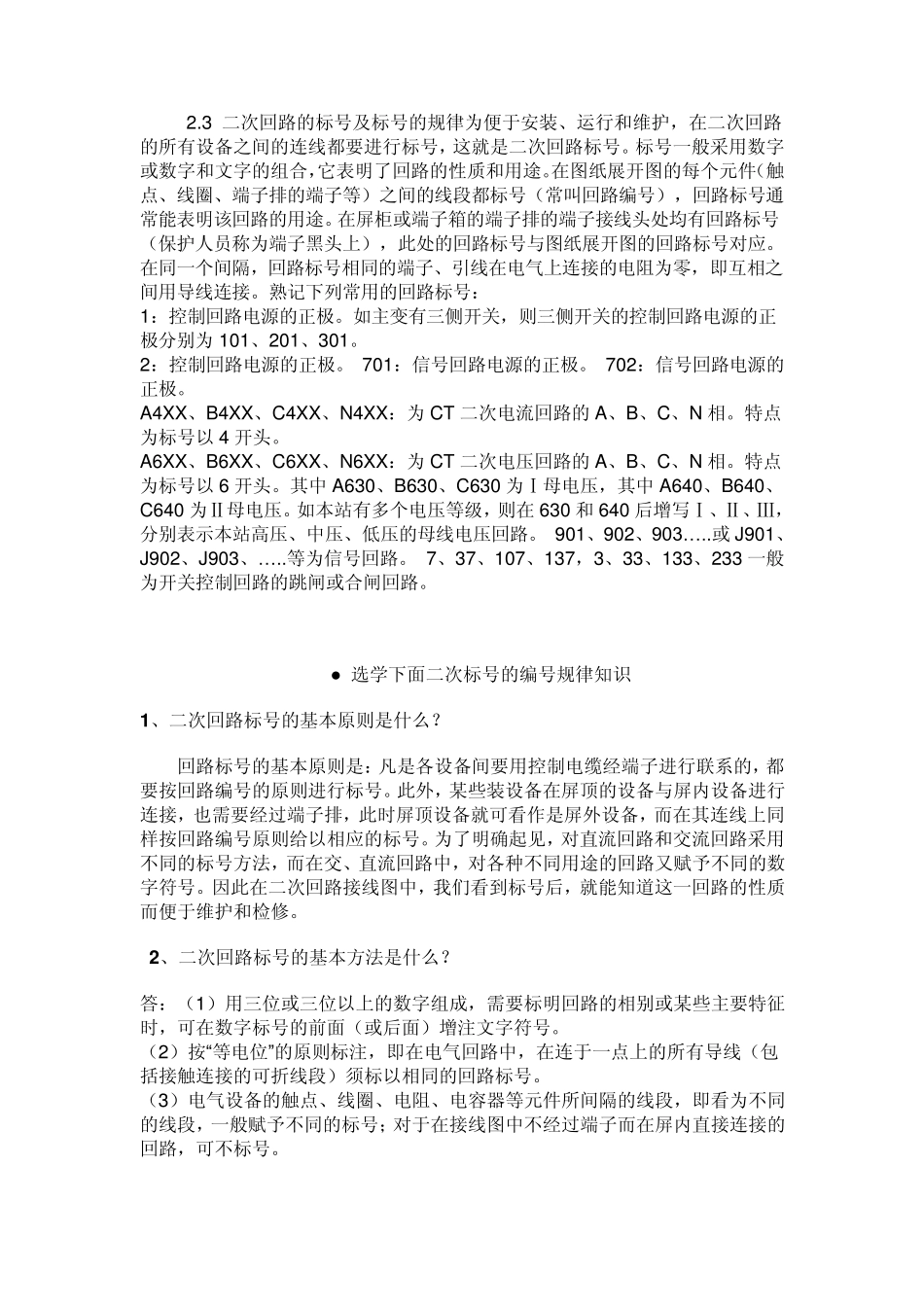

二次图纸识图与标号知识 会识图的重要性会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。 二次识图须准备的相关知识 2.1 常用的概念说明 接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。对于压力接点、温度接点、热继电器等，指正常压力下的状态。对于继电器或接触器指它们不励磁时的状态。 励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。 接点动作与不动作：接点处于常态，叫不动作。如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。 原理接线图：用以表示测量表计、控制信号、保护和自动装置的工作原理。原理图反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理。在原理图中，各元件是整块形式，与一次接线有关部分划在一起，并由电流回路或电压回路联系起来。但图中无端子编号、各回路交叉，实际使用非常不便。 展开图：是另一种方式构成的接线图，各元件被分成若干部分。元件的线圈、触点分散在交流回路和直流回路中。在展开图中依电流通过的方向，画出按钮、触点、线圈和它们端子编号，由左至右，由上到下排列起来，最后构成完整的展开图。在图的右侧还有文字说明回路的作用。特点是条理清晰，非常方便对回路的逐一分析与检查。常见的展开图有电流、电压回路图，控制及信号回路图。 平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。分屏前布置图、屏后布置图。平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。 安装接线图：常见的有屏柜的端子接线图、开关或端子箱的安装接线图。图中每个设备都有按一定顺序的编号、代号，设备的接线端子（柱）也有标号，此标号完全与产品的实际位置对应。每个接线端子...
