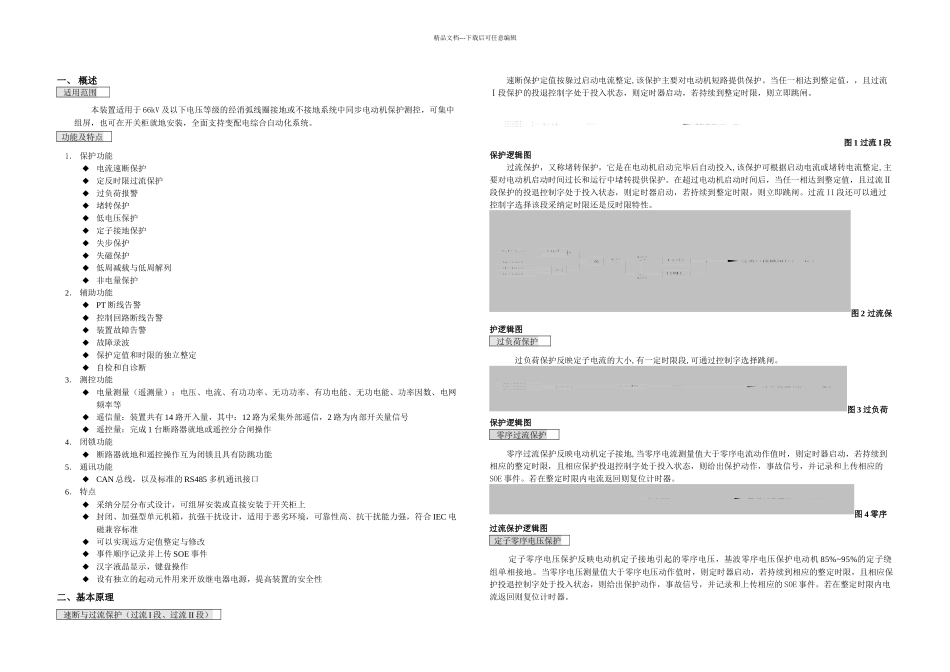

精品文档---下载后可任意编辑一、 概述 适用范围 本装置适用于 66kV 及以下电压等级的经消弧线圈接地或不接地系统中同步电动机保护测控，可集中组屏，也可在开关柜就地安装，全面支持变配电综合自动化系统。 功能及特点 1． 保护功能◆ 电流速断保护◆ 定反时限过流保护◆ 过负荷报警◆ 堵转保护◆ 低电压保护◆ 定子接地保护◆ 失步保护◆ 失磁保护◆ 低周减载与低周解列◆ 非电量保护2． 辅助功能◆ PT 断线告警◆ 控制回路断线告警◆ 装置故障告警◆ 故障录波◆ 保护定值和时限的独立整定◆ 自检和自诊断3． 测控功能◆ 电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等◆ 遥信量：装置共有 14 路开入量，其中：12 路为采集外部遥信，2 路为内部开关量信号◆ 遥控量：完成 1 台断路器就地或遥控分合闸操作4． 闭锁功能◆ 断路器就地和遥控操作互为闭锁且具有防跳功能5． 通讯功能◆ CAN 总线，以及标准的 RS485 多机通讯接口6． 特点◆ 采纳分层分布式设计，可组屏安装或直接安装于开关柜上◆ 封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合 IEC 电磁兼容标准◆ 可以实现远方定值整定与修改◆ 事件顺序记录并上传 SOE 事件◆ 汉字液晶显示，键盘操作◆ 设有独立的起动元件用来开放继电器电源，提高装置的安全性二、基本原理 速断与过流保护（过流 I 段、过流 II 段） 速断保护定值按躲过启动电流整定,该保护主要对电动机短路提供保护。当任一相达到整定值，，且过流Ⅰ段保护的投退控制字处于投入状态，则定时器启动，若持续到整定时限，则立即跳闸。图 1 过流 I 段保护逻辑图过流保护，又称堵转保护，它是在电动机启动完毕后自动投入,该保护可根据启动电流或堵转电流整定,主要对电动机启动时间过长和运行中堵转提供保护。在超过电动机启动时间后，当任一相达到整定值，且过流Ⅱ段保护的投退控制字处于投入状态，则定时器启动，若持续到整定时限，则立即跳闸。过流 II 段还可以通过控制字选择该段采纳定时限还是反时限特性。图 2 过流保护逻辑图 过负荷保护 过负荷保护反映定子电流的大小,有一定时限段,可通过控制字选择跳闸。图 3 过负荷保护逻辑图 零序过流保护 零序过流保护反映电动机定子接地,当零序电流测量值大于零序电流动作值时，则定时器启动，若持续到相应的整定时限...
