后锚固植筋施工方案

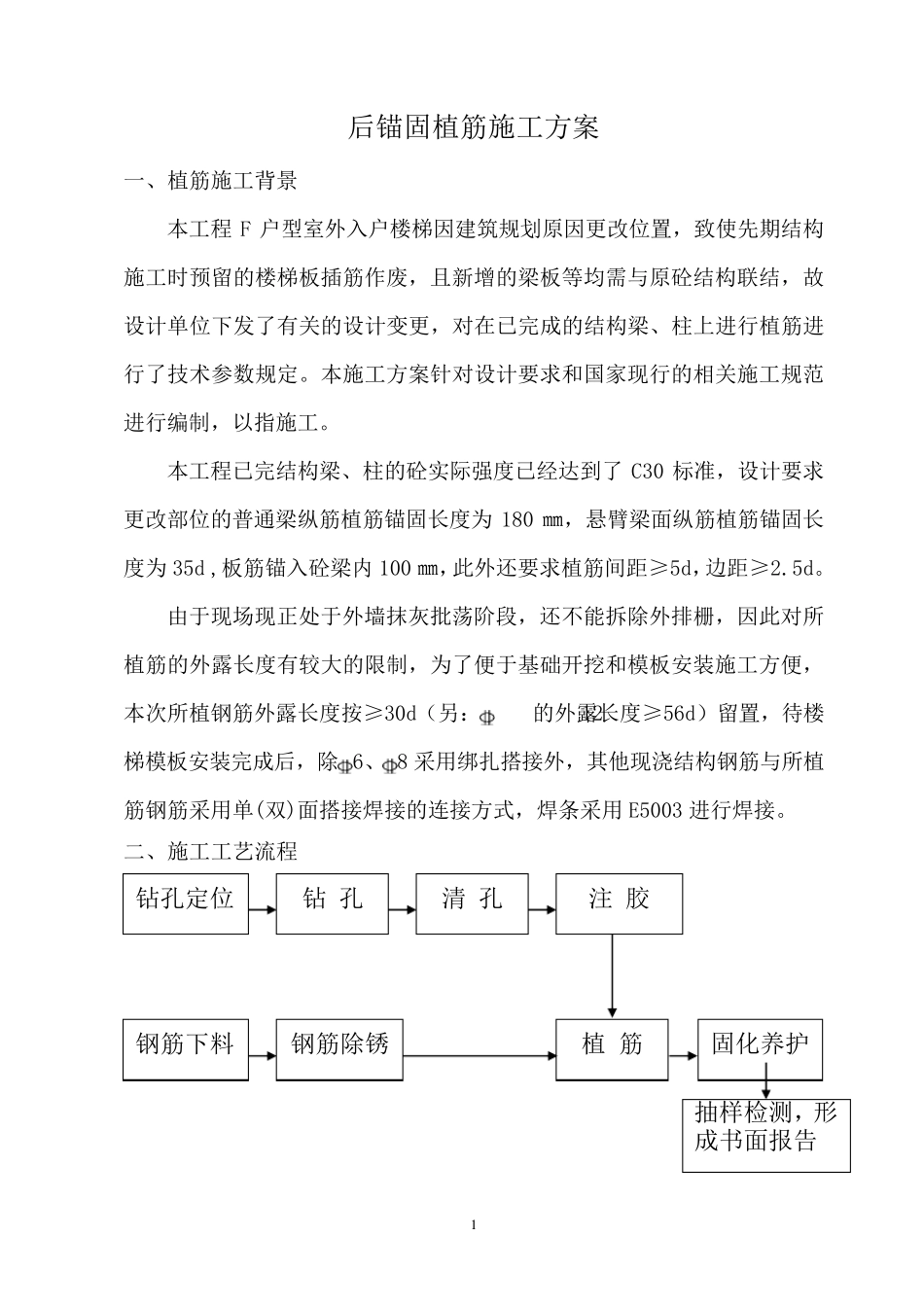

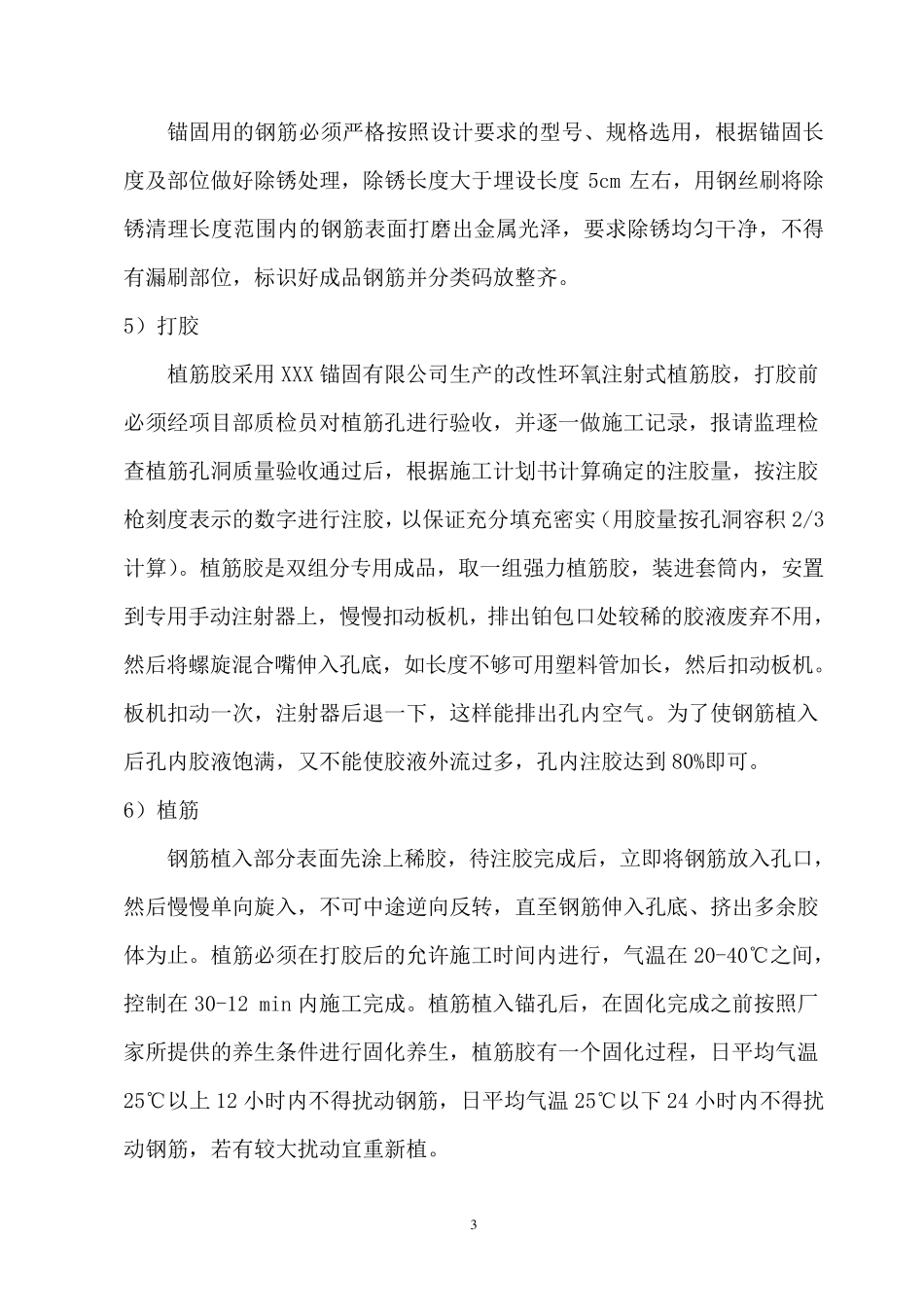

1 后锚固植筋施工方案 一、植筋施工背景 本工程F 户型室外入户楼梯因建筑规划原因更改位置，致使先期结构施工时预留的楼梯板插筋作废，且新增的梁板等均需与原砼结构联结，故设计单位下发了有关的设计变更，对在已完成的结构梁、柱上进行植筋进行了技术参数规定。本施工方案针对设计要求和国家现行的相关施工规范进行编制，以指施工。 本工程已完结构梁、柱的砼实际强度已经达到了C30 标准，设计要求更改部位的普通梁纵筋植筋锚固长度为180 ㎜，悬臂梁面纵筋植筋锚固长度为35d ,板筋锚入砼梁内100 ㎜，此外还要求植筋间距≥5d，边距≥2.5d。 由于现场现正处于外墙抹灰批荡阶段，还不能拆除外排栅，因此对所植筋的外露长度有较大的限制，为了便于基础开挖和模板安装施工方便，本次所植钢筋外露长度按≥30d（另：<12的外露长度≥56d）留置，待楼梯模板安装完成后，除6、8 采 用 绑 扎 搭 接 外，其 他 现浇 结构钢筋与所植筋钢筋采 用 单(双 )面搭 接 焊 接 的连 接 方式 ，焊 条 采 用 E5003 进行焊 接 。 二 、施工工艺 流 程 钻 孔 定位 钻 孔 清 孔 植 筋 钢筋下料 注 胶 钢筋除锈 固化 养 护 抽 样 检 测 ，形 成书 面报 告 2 三、施工工艺 1）定位放线 根据变更设计图纸的钢筋数量及位置，标注出植筋位置。定位放线必须事先探测出原结构主筋，尽量避开原结构受力主筋，以确定植筋钻孔的准确位置，钻孔位置必须满足植筋间距≥5d，边距≥2.5d 的要求。 2）钻孔 钻孔宜采用冲击电锤成孔，如遇钢筋宜调整孔位避开。钻孔孔径d+ 4∽8mm(小直径钢筋取低值，大直径钢筋取高值，d 为钢筋直径)。实际钻孔深度必须满足设计要求。钻孔有效深度自构件表面坚实的混凝土算起。钻孔不应设置于构件的保护层或装饰层内。钻头始终与砼构件表面保持垂直。不合格者必须返工，对于废孔用结构胶或高强度等级的树脂水泥砂浆填实。 植筋锚固深度和外露长度表 植筋直径(㎜) 6 8 12 14 16 钻孔锚固深度(㎜) 100 100 180 180 560 植筋外露长度(㎜) 340 450 360 420 480 3）清孔 钻孔完成检查合格后，将孔周围灰尘清理干净，及时用毛刷和气泵清理干净孔内灰尘，做到孔内无明显 浮 动 颗 粒 ，然 后用脱 脂棉 沾 丙 酮 进 行 擦洗 ，使 孔内达 到清洁 干燥 ； 如果 孔内较 潮 湿 ，为了 加 快 施工进 度，也 可 采用热 风 机 对孔内进 行...
