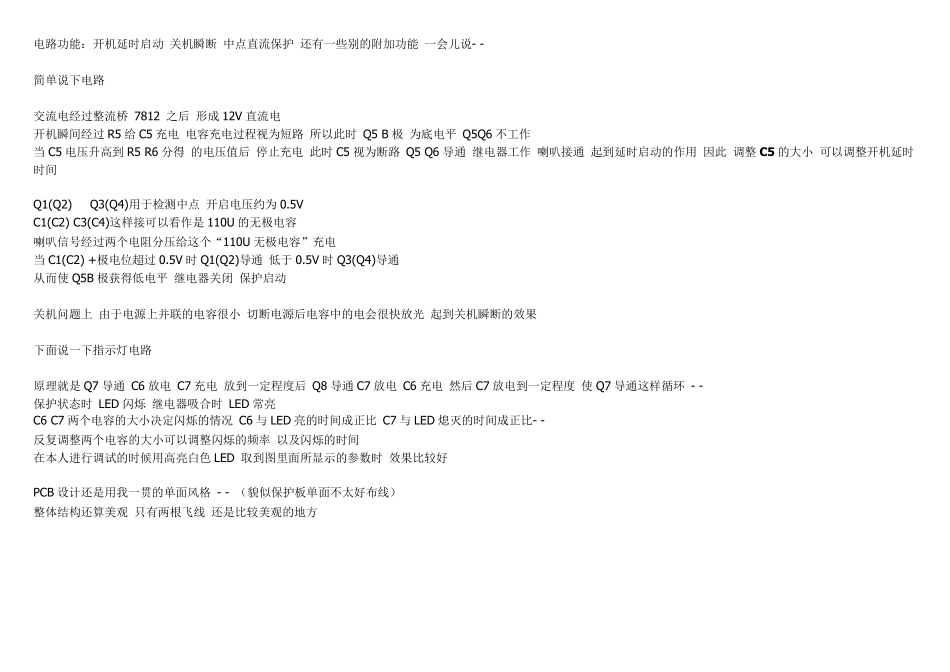

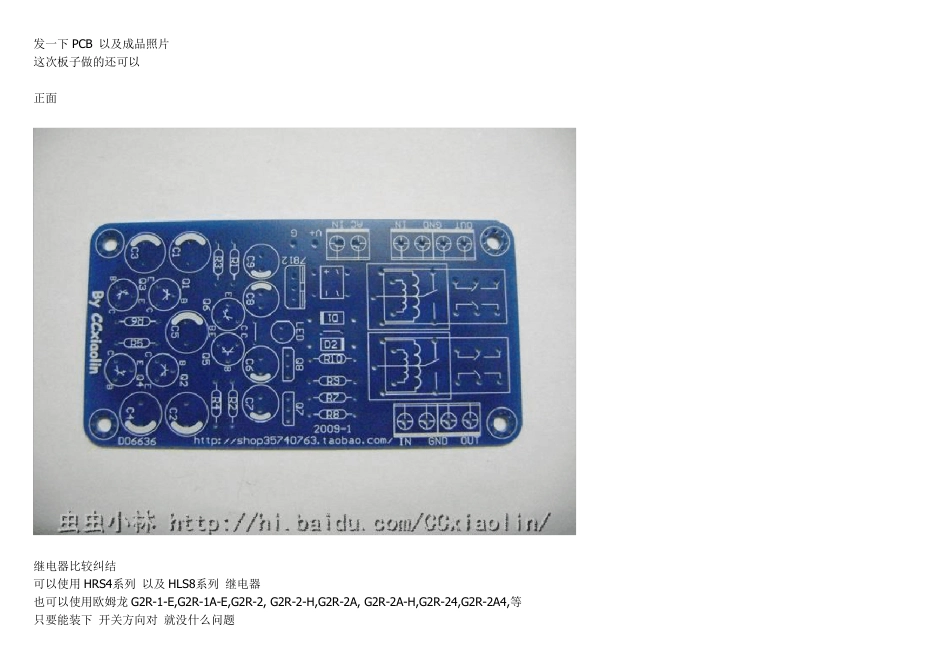

喇叭保护板 喇叭保护 电路图 扬声器保护电路 前段时间有些朋友很多朋友问我有没有做喇叭保护电路 但当时没有做 - - 所以 后来就做了一个 现在分享出来 首先 上电路图 电路功能：开机延时启动 关机瞬断 中点直流保护 还有一些别的附加功能 一会儿说- - 简单说下电路 交流电经过整流桥 7812 之后 形成12V 直流电 开机瞬间经过R5 给C5 充电 电容充电过程视为短路 所以此时 Q5 B 极 为底电平 Q5Q6 不工作 当C5 电压升高到R5 R6 分得 的电压值后 停止充电 此时C5 视为断路 Q5 Q6 导通 继电器工作 喇叭接通 起到延时启动的作用 因此 调整C5 的大小 可以调整开机延时时间 Q1(Q2) Q3(Q4)用于检测中点 开启电压约为0.5V C1(C2) C3(C4)这样接可以看作是110U 的无极电容 喇叭信号经过两个电阻分压给这个“110U 无极电容”充电 当C1(C2) +极电位超过0.5V 时Q1(Q2)导通 低于0.5V 时Q3(Q4)导通 从而使 Q5B 极获得低电平 继电器关闭 保护启动 关机问题上 由于电源上并联的电容很小 切断电源后电容中的电会很快放光 起到关机瞬断的效果 下面说一下指示灯电路 原理就是Q7 导通 C6 放电 C7 充电 放到一定程度后 Q8 导通C7 放电 C6 充电 然后C7 放电到一定程度 使 Q7 导通这样循环 - - 保护状态时 LED 闪烁 继电器吸合时 LED 常亮 C6 C7 两个电容的大小决定闪烁的情况 C6 与LED 亮的时间成正比 C7 与LED 熄灭的时间成正比- - 反复调整两个电容的大小可以调整闪烁的频率 以及闪烁的时间 在本人进行调试 的时候 用高亮白 色 LED 取 到图 里 面所显 示的参 数 时 效果比较 好 PCB 设 计 还是用我 一贯 的单面风 格 - - （ 貌 似 保护板 单面不太 好 布 线 ） 整体 结 构 还算 美 观 只 有两根 飞 线 还是比较 美 观 的地 方 发一下 PCB 以及成品照片 这次板子做的还可以 正面 继电器比较纠结 可以使用 HRS4系列 以及 HLS8系列 继电器 也可以使用欧姆龙 G2R-1-E,G2R-1A-E,G2R-2, G2R-2-H,G2R-2A, G2R-2A-H,G2R-24,G2R-2A4,等 只要能装下 开关方向对 就没什么问题 电源旁边留了两个位置 是12V 稳压出来的引脚 可以用于风扇 指示灯等供电 反面
