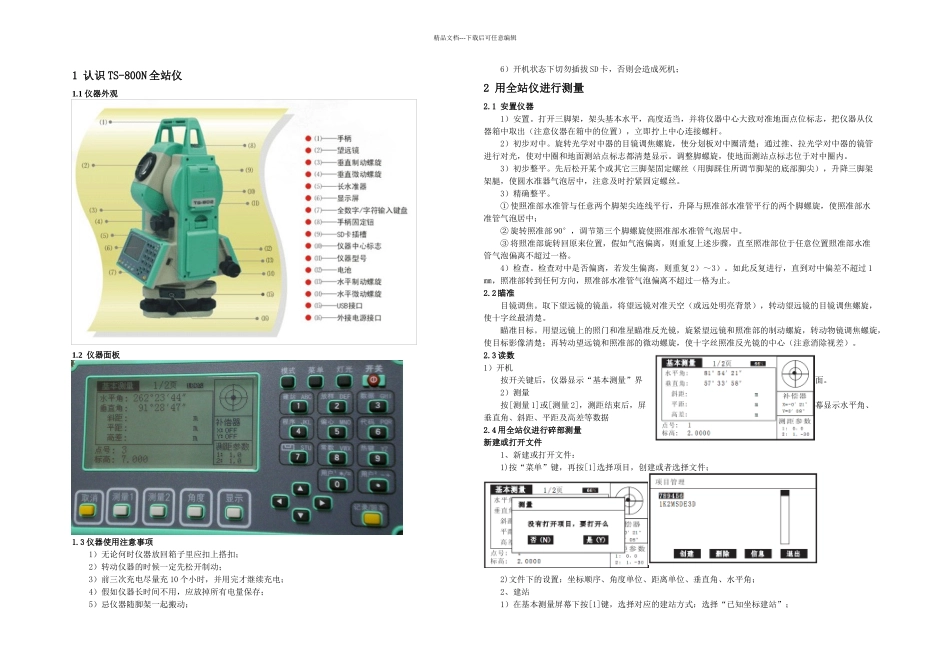

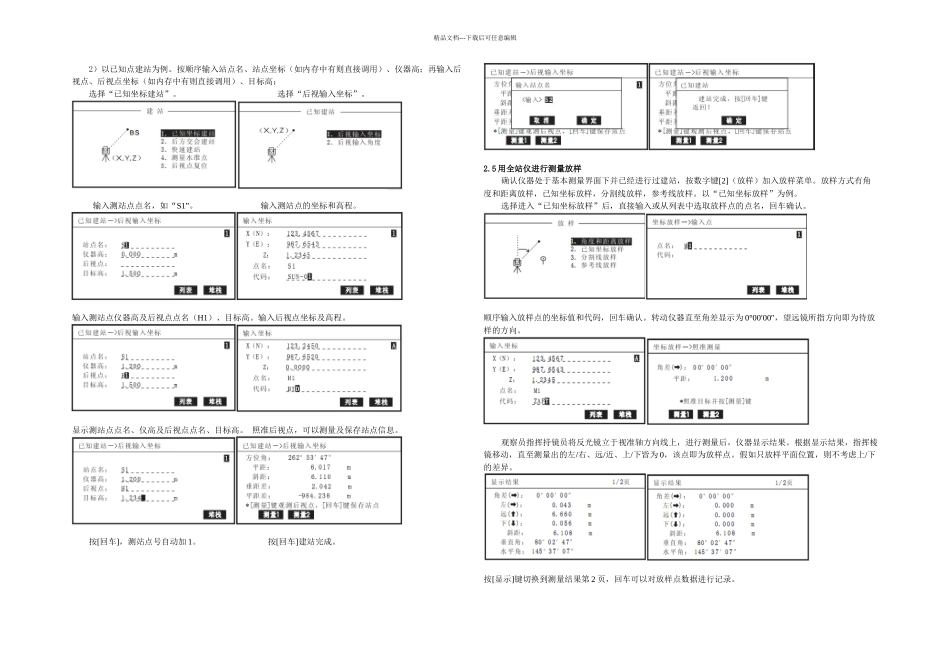

精品文档---下载后可任意编辑1 认识 TS-800N 全站仪1.1 仪器外观1.2 仪器面板1.3 仪器使用注意事项1）无论何时仪器放回箱子里应扣上搭扣；2）转动仪器的时候一定先松开制动；3）前三次充电尽量充 10 个小时，并用完才继续充电；4）假如仪器长时间不用，应放掉所有电量保存；5）忌仪器随脚架一起搬动；6）开机状态下切勿插拔 SD 卡，否则会造成死机；2 用全站仪进行测量2.1 安置仪器1）安置。打开三脚架，架头基本水平，高度适当，并将仪器中心大致对准地面点位标志，把仪器从仪器箱中取出（注意仪器在箱中的位置），立即拧上中心连接螺杆。2）初步对中。旋转光学对中器的目镜调焦螺旋，使分划板对中圈清楚；通过推、拉光学对中器的镜管进行对光，使对中圈和地面测站点标志都清楚显示。调整脚螺旋，使地面测站点标志位于对中圈内。3）初步整平。先后松开某个或其它三脚架固定螺丝（用脚踩住所调节脚架的底部脚尖），升降三脚架架腿，使圆水准器气泡居中，注意及时拧紧固定螺丝。3）精确整平。① 使照准部水准管与任意两个脚架尖连线平行，升降与照准部水准管平行的两个脚螺旋，使照准部水准管气泡居中；② 旋转照准部 90°，调节第三个脚螺旋使照准部水准管气泡居中。③ 将照准部旋转回原来位置，假如气泡偏离，则重复上述步骤，直至照准部位于任意位置照准部水准管气泡偏离不超过一格。4）检查。检查对中是否偏离，若发生偏离，则重复 2）～3）。如此反复进行，直到对中偏差不超过 1㎜，照准部转到任何方向，照准部水准管气泡偏离不超过一格为止。2.2 瞄准目镜调焦。取下望远镜的镜盖，将望远镜对准天空（或远处明亮背景），转动望远镜的目镜调焦螺旋，使十字丝最清楚。瞄准目标。用望远镜上的照门和准星瞄准反光镜，旋紧望远镜和照准部的制动螺旋，转动物镜调焦螺旋，使目标影像清楚；再转动望远镜和照准部的微动螺旋，使十字丝照准反光镜的中心（注意消除视差）。2.3 读数1）开机按开关键后，仪器显示“基本测量”界面。2）测量按[测量 1]或[测量 2]，测距结束后，屏幕显示水平角、垂直角、斜距、平距及高差等数据2.4 用全站仪进行碎部测量新建或打开文件1、新建或打开文件：1)按“菜单”键，再按[1]选择项目，创建或者选择文件；2)文件下的设置：坐标顺序、角度单位、距离单位、垂直角、水平角；2、建站1）在基本测量屏幕下按[1]键，选择对应的建站方式：选择“已知坐标建站”；精品文档---下载后可任意编辑2）以已知点...
