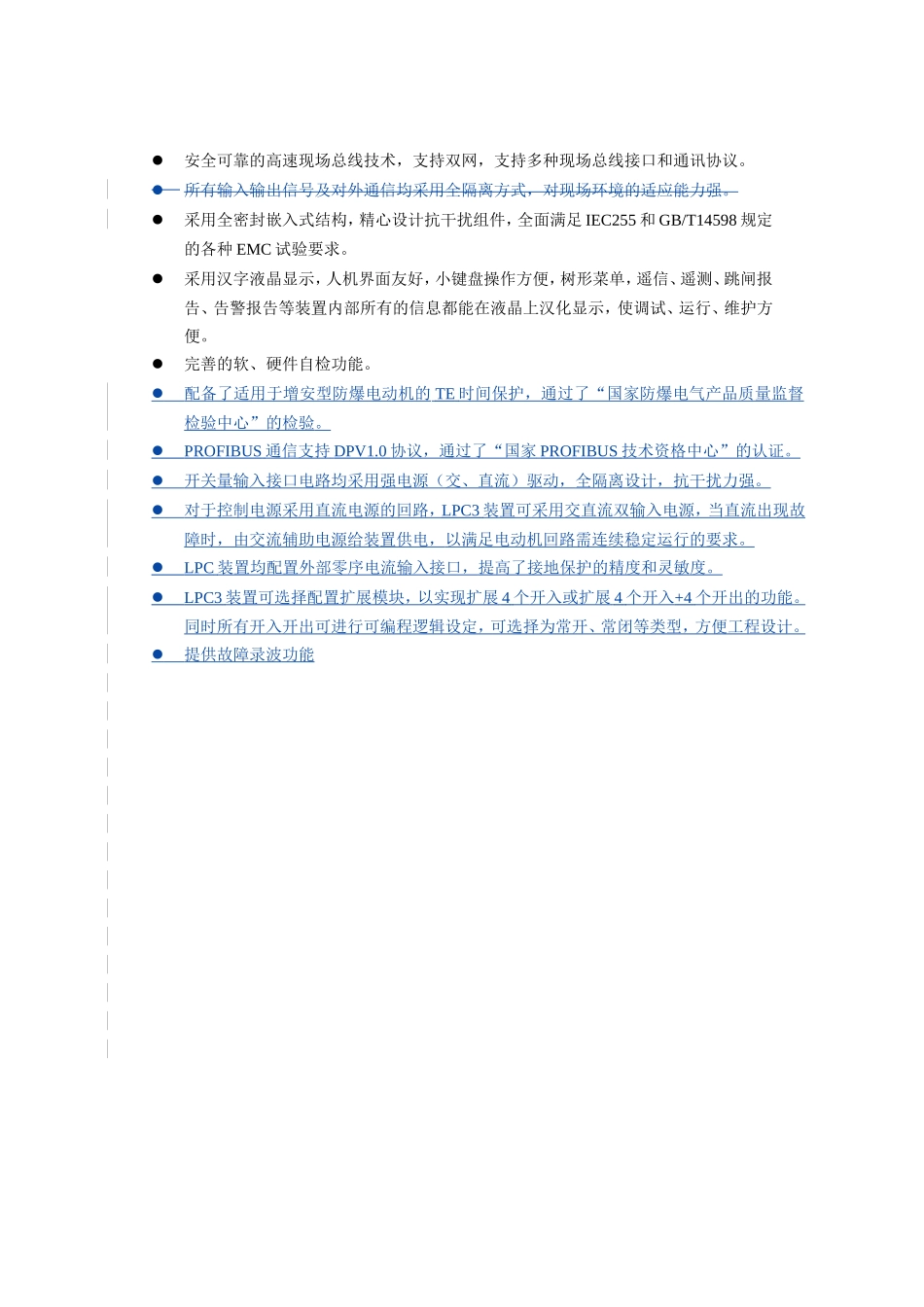

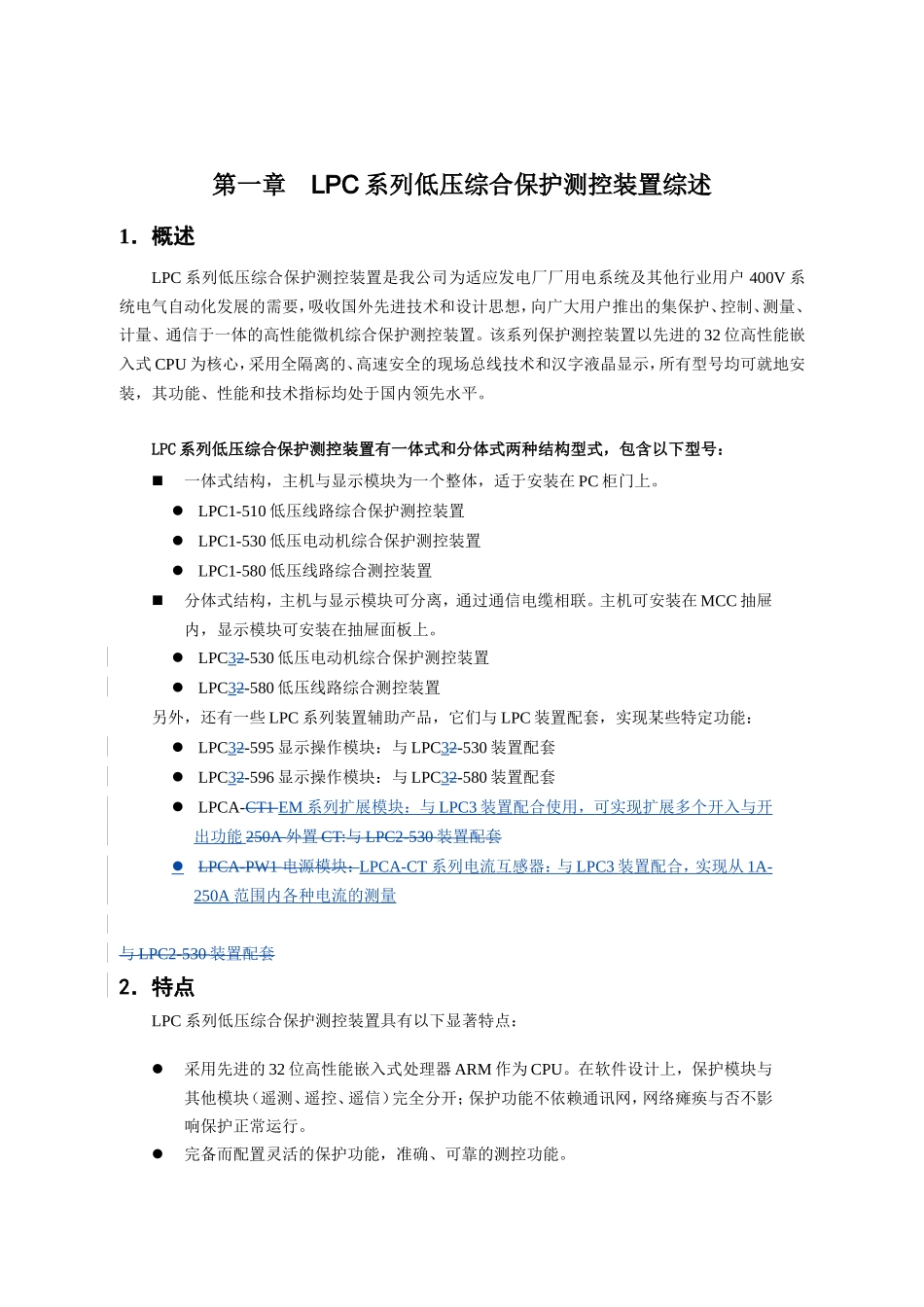

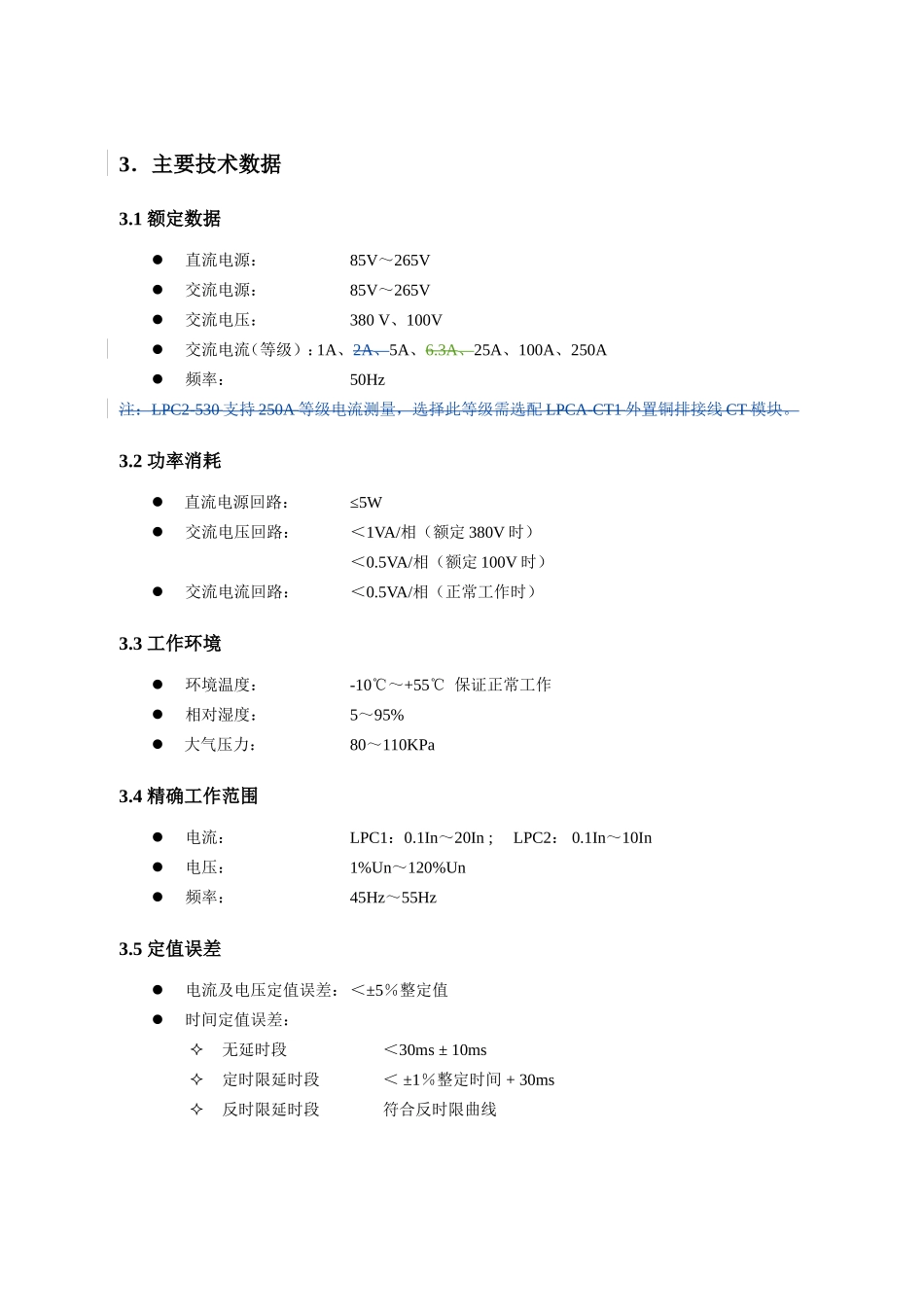

第一章LPC系列低压综合保护测控装置综述1．概述LPC系列低压综合保护测控装置是我公司为适应发电厂厂用电系统及其他行业用户400V系统电气自动化发展的需要，吸收国外先进技术和设计思想，向广大用户推出的集保护、控制、测量、计量、通信于一体的高性能微机综合保护测控装置。该系列保护测控装置以先进的32位高性能嵌入式CPU为核心，采用全隔离的、高速安全的现场总线技术和汉字液晶显示，所有型号均可就地安装，其功能、性能和技术指标均处于国内领先水平。LPC系列低压综合保护测控装置有一体式和分体式两种结构型式，包含以下型号：一体式结构，主机与显示模块为一个整体，适于安装在PC柜门上。LPC1-510低压线路综合保护测控装置LPC1-530低压电动机综合保护测控装置LPC1-580低压线路综合测控装置分体式结构，主机与显示模块可分离，通过通信电缆相联。主机可安装在MCC抽屉内，显示模块可安装在抽屉面板上。LPC32-530低压电动机综合保护测控装置LPC32-580低压线路综合测控装置另外，还有一些LPC系列装置辅助产品，它们与LPC装置配套，实现某些特定功能：LPC32-595显示操作模块：与LPC32-530装置配套LPC32-596显示操作模块：与LPC32-580装置配套LPCA-CT1EM系列扩展模块：与LPC3装置配合使用，可实现扩展多个开入与开出功能250A外置CT:与LPC2-530装置配套LPCA-PW1电源模块：LPCA-CT系列电流互感器：与LPC3装置配合，实现从1A-250A范围内各种电流的测量与LPC2-530装置配套2．特点LPC系列低压综合保护测控装置具有以下显著特点：采用先进的32位高性能嵌入式处理器ARM作为CPU。在软件设计上，保护模块与其他模块（遥测、遥控、遥信）完全分开；保护功能不依赖通讯网，网络瘫痪与否不影响保护正常运行。完备而配置灵活的保护功能，准确、可靠的测控功能。安全可靠的高速现场总线技术，支持双网，支持多种现场总线接口和通讯协议。所有输入输出信号及对外通信均采用全隔离方式，对现场环境的适应能力强。采用全密封嵌入式结构，精心设计抗干扰组件，全面满足IEC255和GB/T14598规定的各种EMC试验要求。采用汉字液晶显示，人机界面友好，小键盘操作方便，树形菜单，遥信、遥测、跳闸报告、告警报告等装置内部所有的信息都能在液晶上汉化显示，使调试、运行、维护方便。完善的软、硬件自检功能。配备了适用于增安型防爆电动机的TE时间保护，通过了“国家防爆电气产品质量监督检验中心”的检验。PROFIBUS通信支持DPV1.0协议，通过了“国家PROFIBUS技术资格中心”的认证。开关量输入接口电路均采用强电源（交、直流）驱动，全隔离设计，抗干扰力强。对于控制电源采用直流电源的回路，LPC3装置可采用交直流双输入电源，当直流出现故障时，由交流辅助电源给装置供电，以满足电动机回路需连续稳定运行的要求。LPC装置均配置外部零序电流输入接口，提高了接地保护的精度和灵敏度。LPC3装置可选择配置扩展模块，以实现扩展4个开入或扩展4个开入+4个开出的功能。同时所有开入开出可进行可编程逻辑设定，可选择为常开、常闭等类型，方便工程设计。提供故障录波功能3．主要技术数据3.1额定数据直流电源：85V～265V交流电源：85V～265V交流电压：380V、100V交流电流（等级）：1A、2A、5A、6.3A、25A、100A、250A频率：50Hz注：LPC2-530支持250A等级电流测量，选择此等级需选配LPCA-CT1外置铜排接线CT模块。3.2功率消耗直流电源回路：≤5W交流电压回路：＜1VA/相（额定380V时）＜0.5VA/相（额定100V时）交流电流回路：＜0.5VA/相（正常工作时）3.3工作环境环境温度：-10℃～+55℃保证正常工作相对湿度：5～95%大气压力：80～110KPa3.4精确工作范围电流：LPC1：0.1In～20In;LPC2：0.1In～10In电压：1%Un～120%Un频率：45Hz～55Hz3.5定值误差电流及电压定值误差：＜±5％整定值时间定值误差：无延时段＜30ms±10ms定时限延时段＜±1％整定时间+30ms反时限延时段符合反时限曲线3.6热稳定性2倍额定电流可连续运行10倍额定电流可连续运行10秒40倍额定电流可连续运行1秒3.7DCS测量接口输出输出范围：4～20mA...
