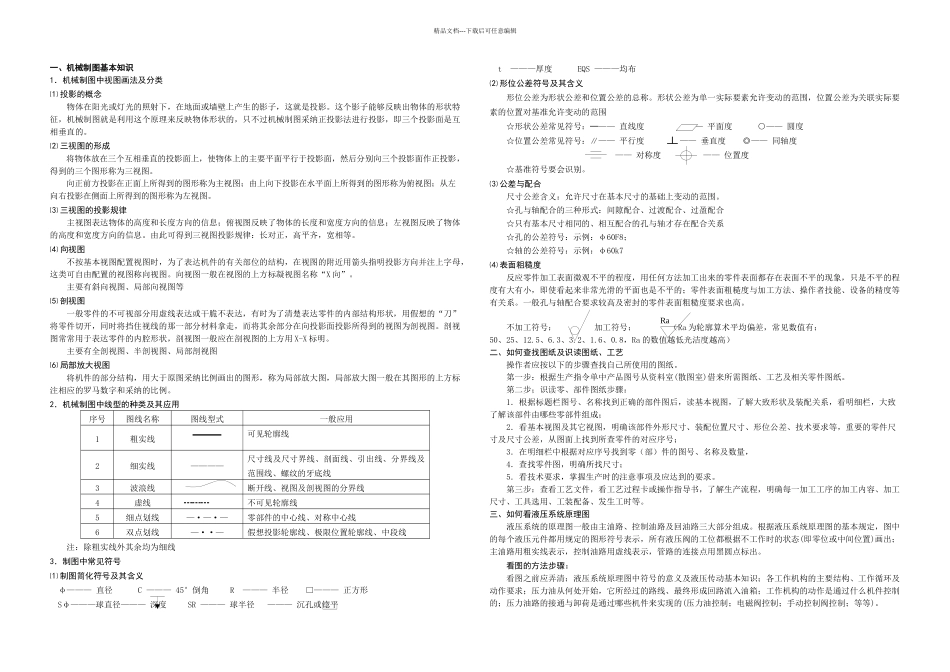

Ra精品文档---下载后可任意编辑一、机械制图基本知识1.机械制图中视图画法及分类⑴ 投影的概念物体在阳光或灯光的照射下,在地面或墙壁上产生的影子,这就是投影。这个影子能够反映出物体的形状特征,机械制图就是利用这个原理来反映物体形状的,只不过机械制图采纳正投影法进行投影,即三个投影面是互相垂直的。⑵ 三视图的形成将物体放在三个互相垂直的投影面上,使物体上的主要平面平行于投影面,然后分别向三个投影面作正投影,得到的三个图形称为三视图。向正前方投影在正面上所得到的图形称为主视图;由上向下投影在水平面上所得到的图形称为俯视图;从左向右投影在侧面上所得到的图形称为左视图。⑶ 三视图的投影规律主视图表达物体的高度和长度方向的信息;俯视图反映了物体的长度和宽度方向的信息;左视图反映了物体的高度和宽度方向的信息。由此可得到三视图投影规律:长对正,高平齐,宽相等。⑷ 向视图不按基本视图配置视图时,为了表达机件的有关部位的结构,在视图的附近用箭头指明投影方向并注上字母,这类可自由配置的视图称向视图。向视图一般在视图的上方标凝视图名称“X 向”。主要有斜向视图、局部向视图等⑸ 剖视图一般零件的不可视部分用虚线表达或干脆不表达,有时为了清楚表达零件的内部结构形状,用假想的“刀”将零件切开,同时将挡住视线的那一部分材料拿走,而将其余部分在向投影面投影所得到的视图为剖视图。剖视图常常用于表达零件的内腔形状,剖视图一般应在剖视图的上方用 X-X 标明。主要有全剖视图、半剖视图、局部剖视图⑹ 局部放大视图将机件的部分结构,用大于原图采纳比例画出的图形,称为局部放大图,局部放大图一般在其图形的上方标注相应的罗马数字和采纳的比例。2.机械制图中线型的种类及其应用序号图线名称图线型式一般应用1粗实线可见轮廓线2细实线————尺寸线及尺寸界线、剖面线、引出线、分界线及范围线、螺纹的牙底线3 波浪线断开线、视图及剖视图的分界线4虚线┅┅┅不可见轮廓线5细点划线—·—·—零部件的中心线、对称中心线6双点划线—··—假想投影轮廓线、极限位置轮廓线、中段线注:除粗实线外其余均为细线3.制图中常见符号⑴ 制图简化符号及其含义φ——— 直径 C ——— 45°倒角 R ——— 半径 □——— 正方形Sφ———球直径——— 深度 SR ——— 球半径 ——— 沉孔或锪平t ———厚度 EQS ———均布⑵ 形位公差符号及其含义形位公差为形状公...
