空分装置冷箱安装方案

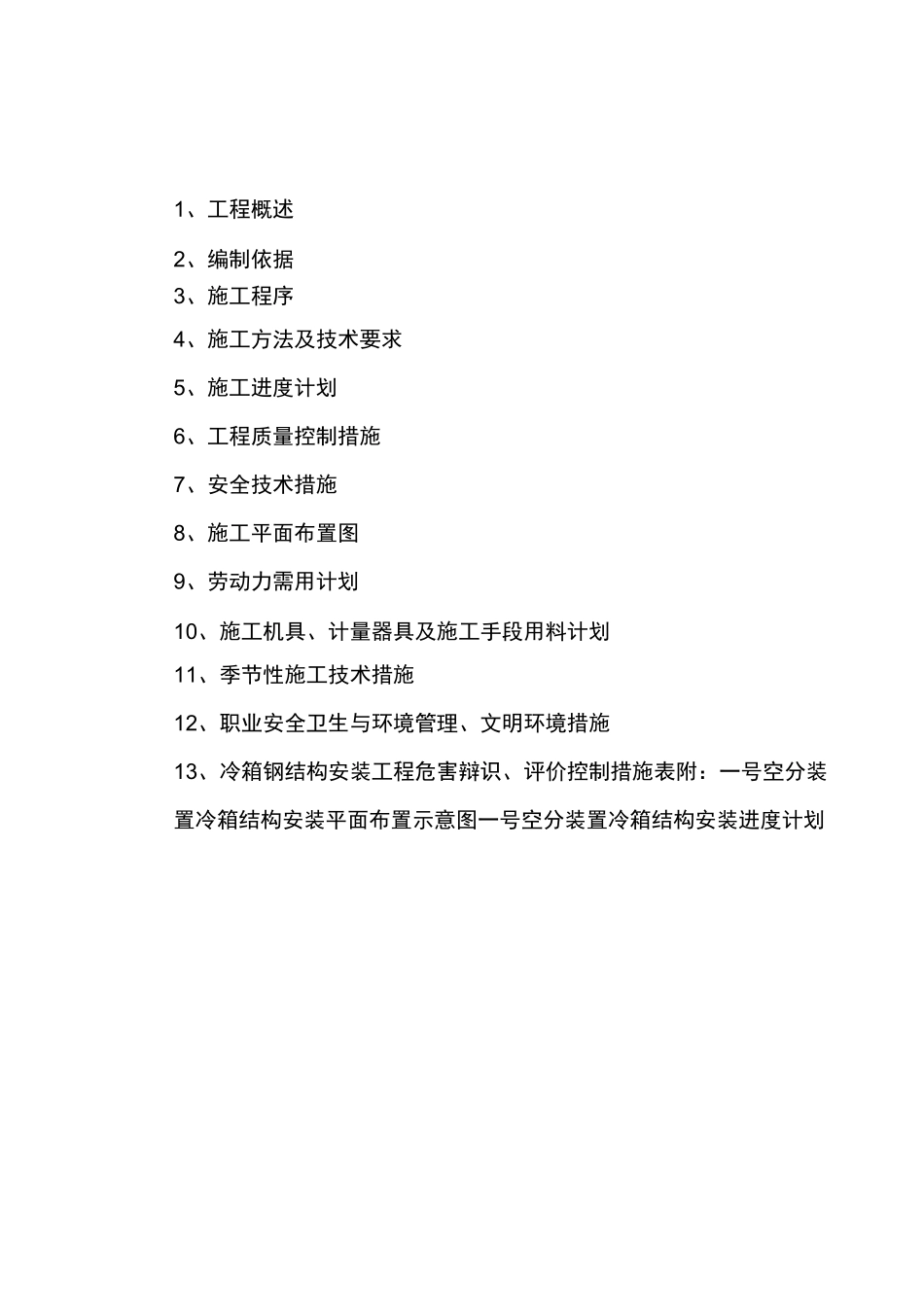

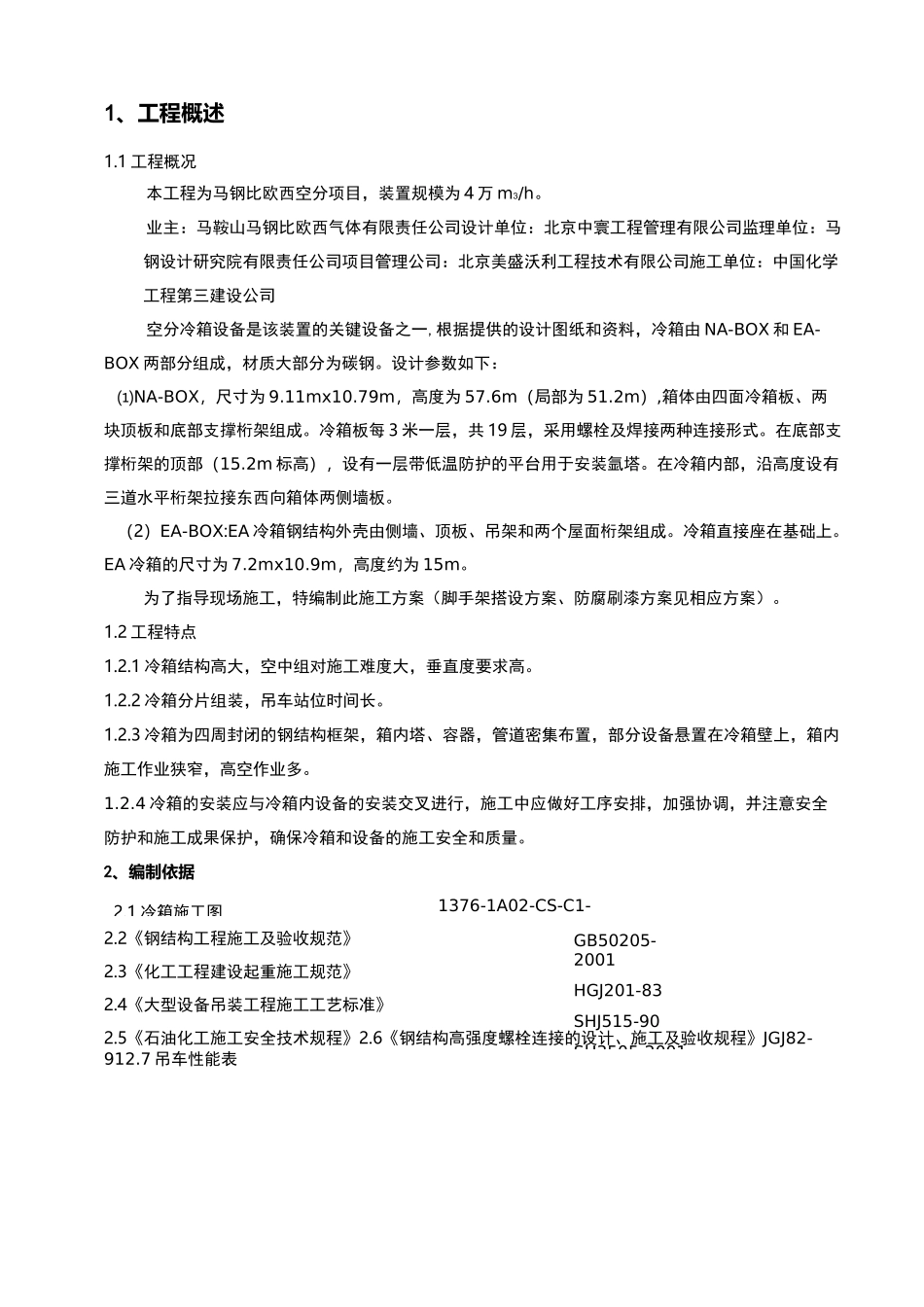

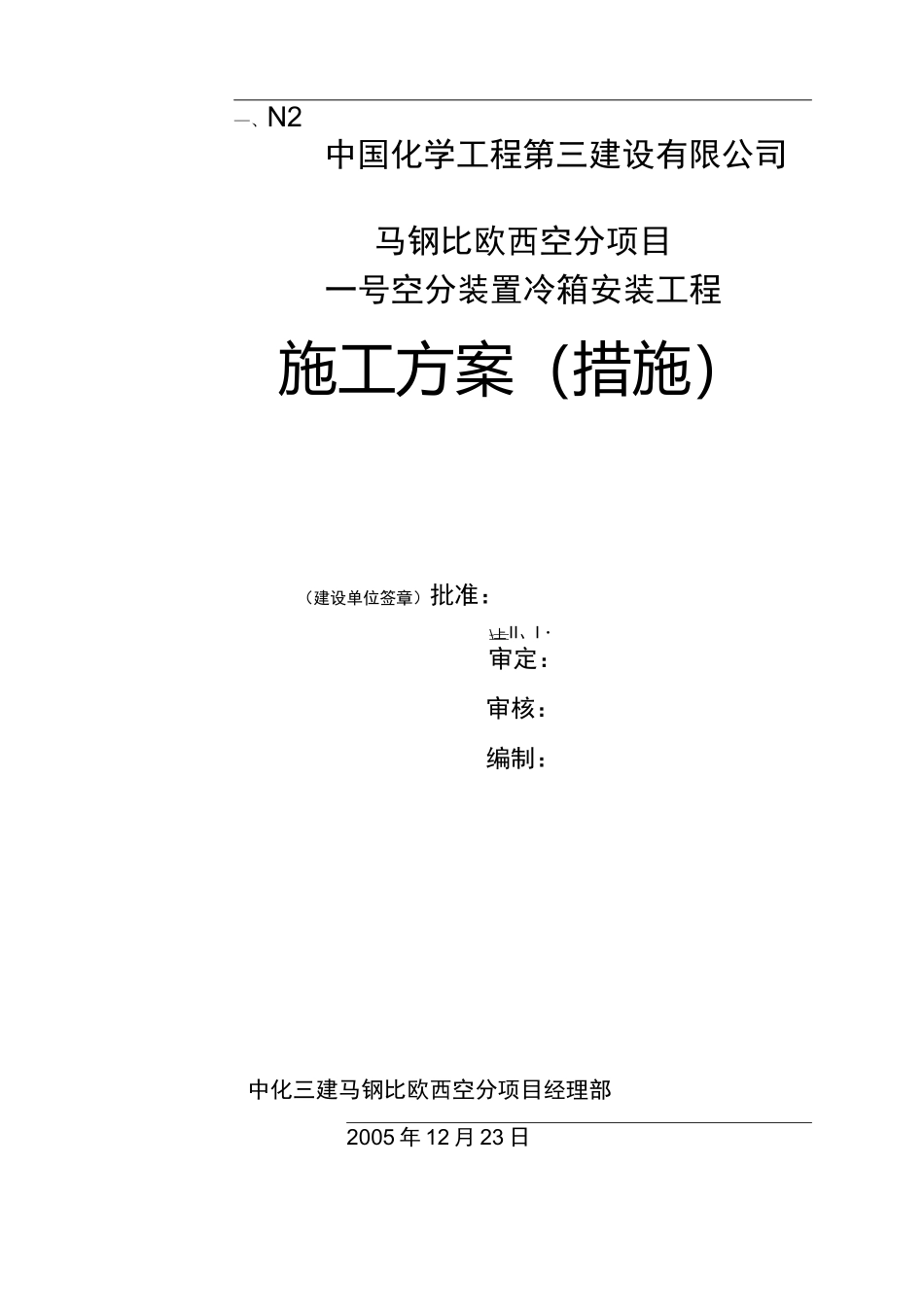

—、N2中国化学工程第三建设有限公司马钢比欧西空分项目一号空分装置冷箱安装工程施工方案（措施）（建设单位签章）批准：\ 上 II、I・审定：审核：编制：中化三建马钢比欧西空分项目经理部2005 年 12 月 23 日1、工程概述2、编制依据3、施工程序4、施工方法及技术要求5、施工进度计划6、工程质量控制措施7、安全技术措施8、施工平面布置图9、劳动力需用计划10、施工机具、计量器具及施工手段用料计划11、季节性施工技术措施12、职业安全卫生与环境管理、文明环境措施13、冷箱钢结构安装工程危害辩识、评价控制措施表附：一号空分装置冷箱结构安装平面布置示意图一号空分装置冷箱结构安装进度计划2.1 冷箱施工图GB50205-2001HGJ201-83SHJ515-90SH3505-20011、工程概述1.1 工程概况本工程为马钢比欧西空分项目，装置规模为 4 万 m3/h。业主：马鞍山马钢比欧西气体有限责任公司设计单位：北京中寰工程管理有限公司监理单位：马钢设计研究院有限责任公司项目管理公司：北京美盛沃利工程技术有限公司施工单位：中国化学工程第三建设公司空分冷箱设备是该装置的关键设备之一,根据提供的设计图纸和资料，冷箱由 NA-BOX 和 EA-BOX 两部分组成，材质大部分为碳钢。设计参数如下：⑴NA-BOX，尺寸为 9.11mx10.79m，高度为 57.6m（局部为 51.2m）,箱体由四面冷箱板、两块顶板和底部支撑桁架组成。冷箱板每 3 米一层，共 19 层，采用螺栓及焊接两种连接形式。在底部支撑桁架的顶部（15.2m 标高），设有一层带低温防护的平台用于安装氩塔。在冷箱内部，沿高度设有三道水平桁架拉接东西向箱体两侧墙板。（2）EA-BOX:EA 冷箱钢结构外壳由侧墙、顶板、吊架和两个屋面桁架组成。冷箱直接座在基础上。EA 冷箱的尺寸为 7.2mx10.9m，高度约为 15m。为了指导现场施工，特编制此施工方案（脚手架搭设方案、防腐刷漆方案见相应方案）。1.2 工程特点1.2.1 冷箱结构高大，空中组对施工难度大，垂直度要求高。1.2.2 冷箱分片组装，吊车站位时间长。1.2.3 冷箱为四周封闭的钢结构框架，箱内塔、容器，管道密集布置，部分设备悬置在冷箱壁上，箱内施工作业狭窄，高空作业多。1.2.4 冷箱的安装应与冷箱内设备的安装交叉进行，施工中应做好工序安排，加强协调，并注意安全防护和施工成果保护，确保冷箱和设备的施工安全和质量。2、编制依据1376-1A02-CS-C1-2.2《钢结构工程施工及验收规范》2.3《化工工程建设起重施工规范》2.4《大型设备吊装工...
