教学设计案例间歇回转工作台的装配与调整

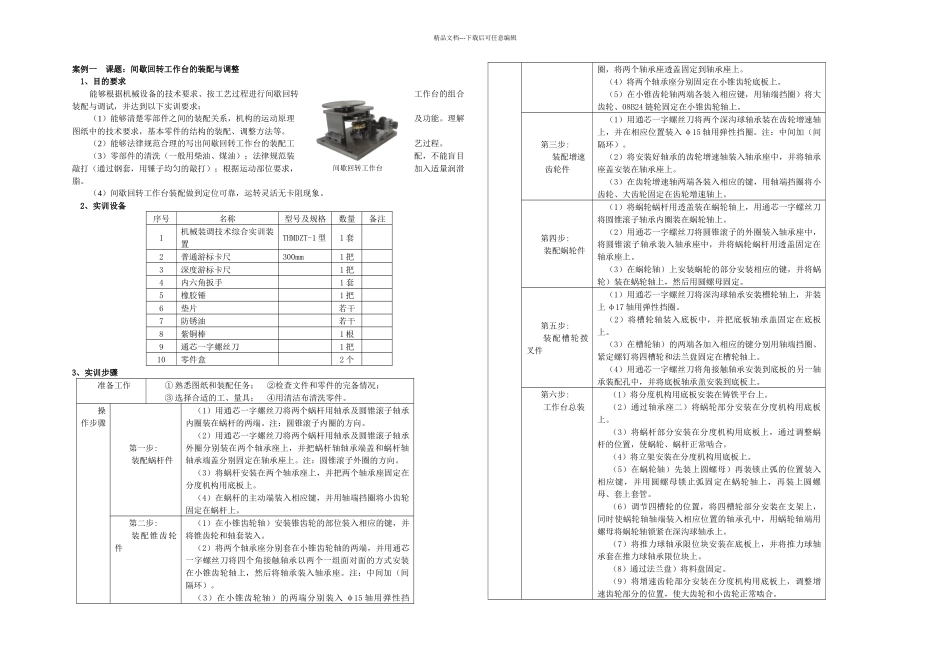

教学设计案例间歇回转工作台的装配与调整_第1页
1/8

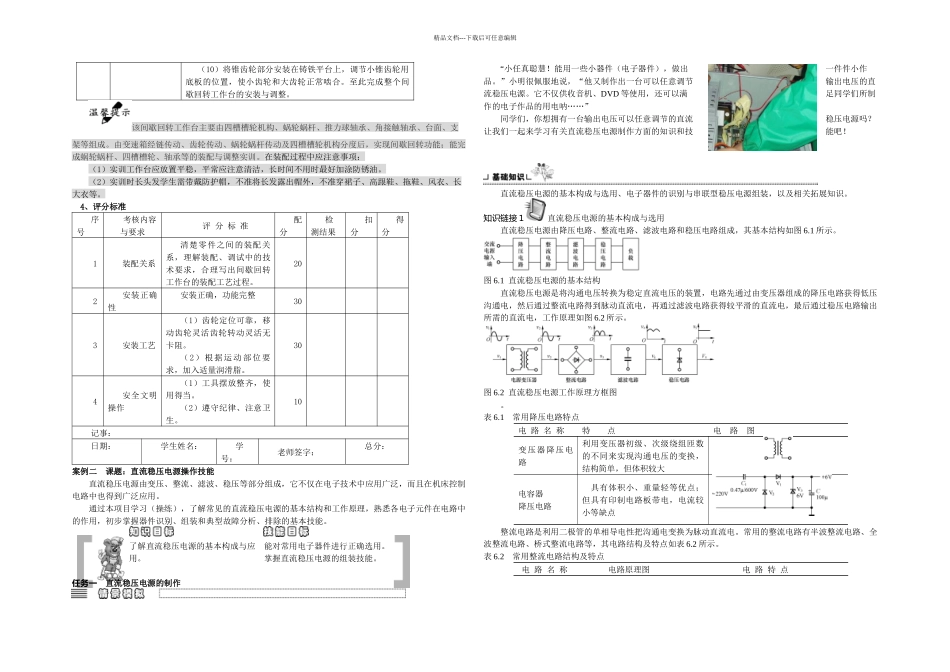

教学设计案例间歇回转工作台的装配与调整_第2页
2/8

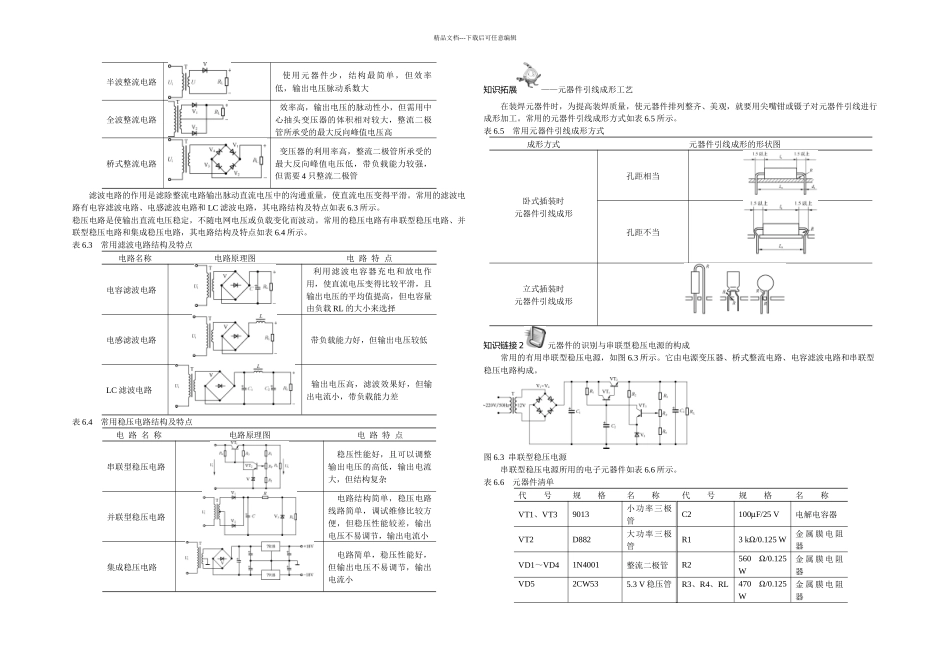

教学设计案例间歇回转工作台的装配与调整_第3页
3/8
精品文档---下载后可任意编辑案例一 课题:间歇回转工作台的装配与调整1、目的要求能够根据机械设备的技术要求、按工艺过程进行间歇回转工作台的组合装配与调试,并达到以下实训要求:(1)能够清楚零部件之间的装配关系,机构的运动原理及功能。理解图纸中的技术要求,基本零件的结构的装配、调整方法等。(2)能够法律规范合理的写出间歇回转工作台的装配工艺过程。(3)零部件的清洗(一般用柴油、煤油);法律规范装配,不能盲目敲打(通过钢套,用锤子均匀的敲打);根据运动部位要求,加入适量润滑脂。(4)间歇回转工作台装配做到定位可靠,运转灵活无卡阻现象。2、实训设备序号名称型号及规格数量备注1机械装调技术综合实训装置THMDZT-1 型1 套2普通游标卡尺300mm1 把3深度游标卡尺1 把4内六角扳手1 套5橡胶锤1 把6垫片若干7防锈油若干8紫铜棒1 根9通芯一字螺丝刀1 把10零件盒2 个3、实训步骤准备工作① 熟悉图纸和装配任务; ②检查文件和零件的完备情况;③ 选择合适的工、量具; ④用清洁布清洗零件。操作步骤第一步:装配蜗杆件(1)用通芯一字螺丝刀将两个蜗杆用轴承及圆锥滚子轴承内圈装在蜗杆的两端。注:圆锥滚子内圈的方向。(2)用通芯一字螺丝刀将两个蜗杆用轴承及圆锥滚子轴承外圈分别装在两个轴承座上,并把蜗杆轴轴承端盖和蜗杆轴轴承端盖分别固定在轴承座上。注:圆锥滚子外圈的方向。(3)将蜗杆安装在两个轴承座上,并把两个轴承座固定在分度机构用底板上。(4)在蜗杆的主动端装入相应键,并用轴端挡圈将小齿轮固定在蜗杆上。第二步:装配锥齿轮件(1)在小锥齿轮轴)安装锥齿轮的部位装入相应的键,并将锥齿轮和轴套装入。(2)将两个轴承座分别套在小锥齿轮轴的两端,并用通芯一字螺丝刀将四个角接触轴承以两个一组面对面的方式安装在小锥齿轮轴上,然后将轴承装入轴承座。注:中间加(间隔环)。(3)在小锥齿轮轴)的两端分别装入 φ15 轴用弹性挡圈,将两个轴承座透盖固定到轴承座上。(4)将两个轴承座分别固定在小锥齿轮底板上。(5)在小锥齿轮轴两端各装入相应键,用轴端挡圈)将大齿轮、08B24 链轮固定在小锥齿轮轴上。第三步: 装配增速齿轮件(1)用通芯一字螺丝刀将两个深沟球轴承装在齿轮增速轴上,并在相应位置装入 φ15 轴用弹性挡圈。注:中间加(间隔环)。(2)将安装好轴承的齿轮增速轴装入轴承座中,并将轴承座盖安装在轴承座上。(3)在齿轮增速轴两端各装入相应的键,用轴端挡...
