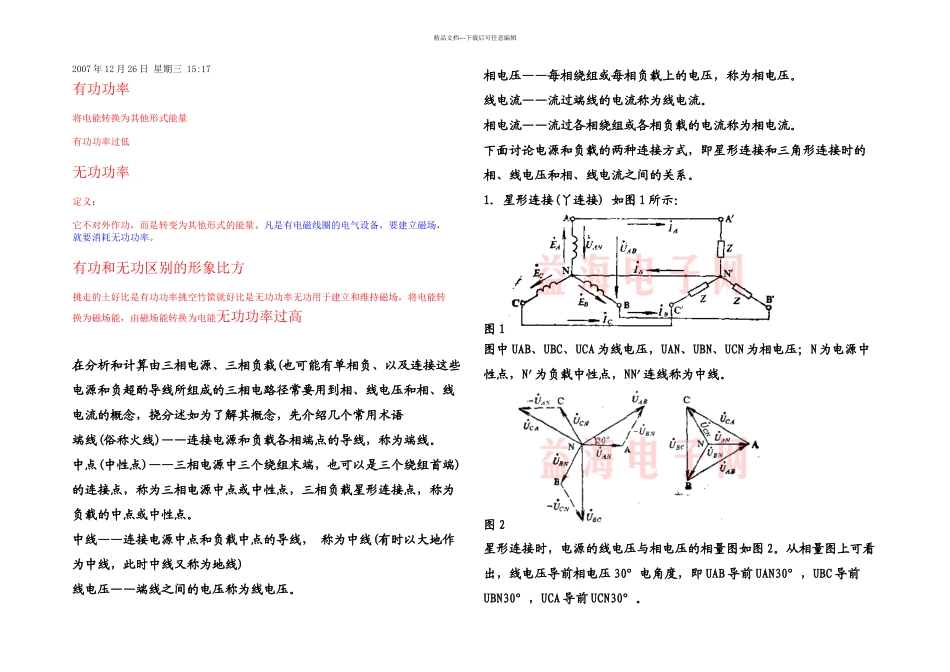

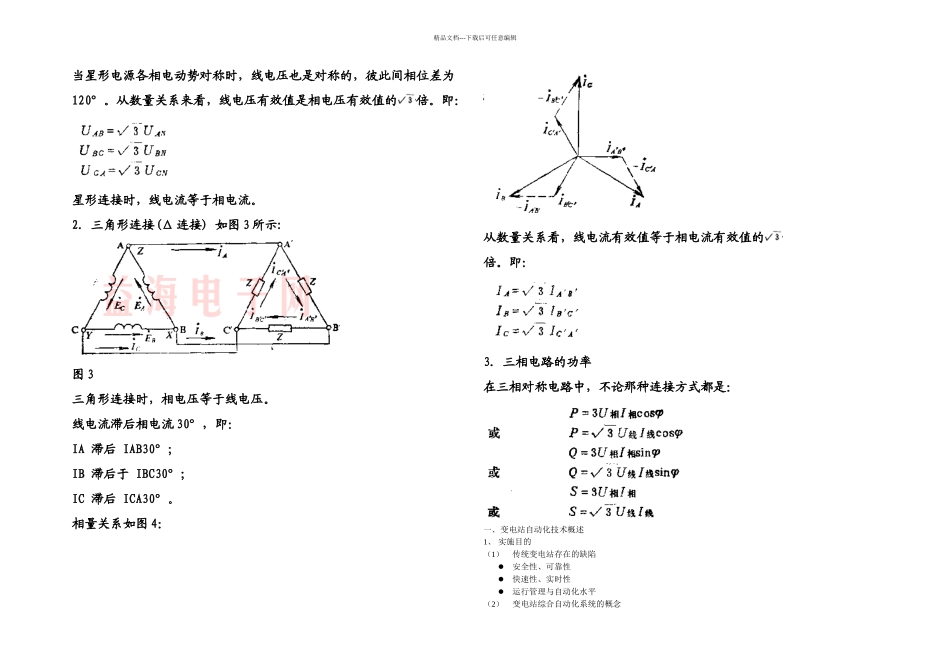

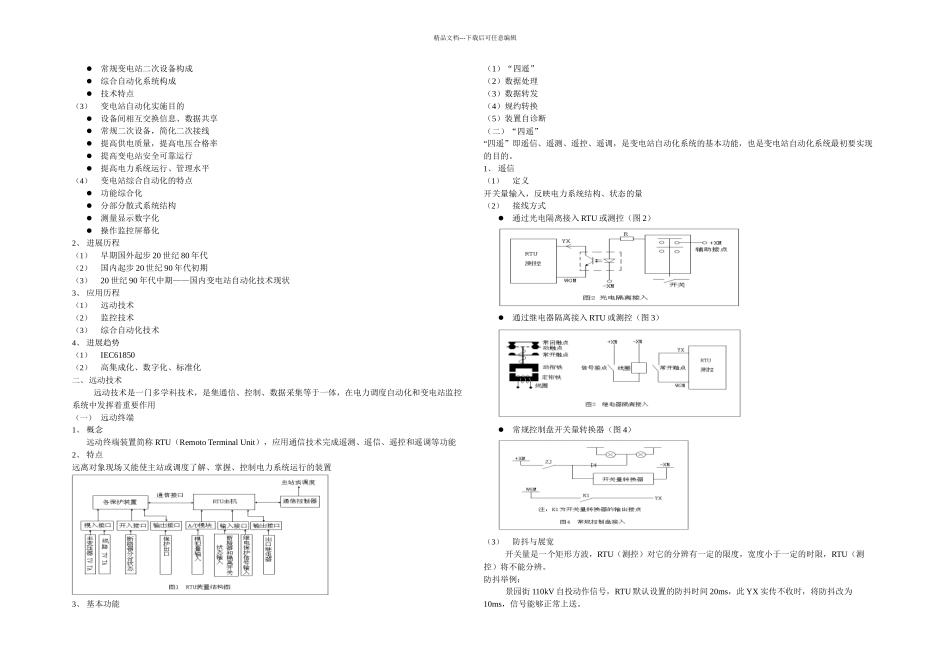

精品文档---下载后可任意编辑2007 年 12 月 26 日 星期三 15:17有功功率将电能转换为其他形式能量有功功率过低无功功率定义：它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。 有功和无功区别的形象比方挑走的土好比是有功功率挑空竹筐就好比是无功功率无功用于建立和维持磁场，将电能转换为磁场能，由磁场能转换为电能无功功率过高在分析和计算由三相电源、三相负裁(也可能有单相负、以及连接这些电源和负超酌导线所组成的三相电路径常要用到相、线电压和相、线电流的概念，挠分述如为了解其概念，先介绍几个常用术语端线(俗称火线)——连接电源和负载各相端点的导线，称为端线。中点(中性点)——三相电源中三个绕组末端，也可以是三个绕组首端)的连接点，称为三相电源中点或中性点，三相负载星形连接点，称为负载的中点或中性点。中线——连接电源中点和负载中点的导线， 称为中线(有时以大地作为中线，此时中线又称为地线)线电压——端线之间的电压称为线电压。相电压——每相绕组或每相负载上的电压，称为相电压。线电流——流过端线的电流称为线电流。相电流——流过各相绕组或各相负载的电流称为相电流。下面讨论电源和负载的两种连接方式，即星形连接和三角形连接时的相、线电压和相、线电流之间的关系。1．星形连接(丫连接) 如图 1 所示：图 1图中 UAB、UBC、UCA 为线电压，UAN、UBN、UCN 为相电压；N 为电源中性点，N'为负载中性点，NN'连线称为中线。图 2星形连接时，电源的线电压与相电压的相量图如图 2。从相量图上可看出，线电压导前相电压 30°电角度，即 UAB 导前 UAN30°，UBC 导前UBN30°，UCA 导前 UCN30°。精品文档---下载后可任意编辑当星形电源各相电动势对称时，线电压也是对称的，彼此间相位差为120°。从数量关系来看，线电压有效值是相电压有效值的倍。即：星形连接时，线电流等于相电流。2. 三角形连接(Δ 连接) 如图 3 所示:图 3三角形连接时，相电压等于线电压。线电流滞后相电流 30°，即： IA 滞后 IAB30°；IB 滞后于 IBC30°；IC 滞后 ICA30°。相量关系如图 4：从数量关系看，线电流有效值等于相电流有效值的倍。即：3．三相电路的功率在三相对称电路中，不论那种连接方式都是：一、变电站自动化技术概述1、 实施目的（1）传统变电站存在的缺陷安全性、可靠性快速性、实时性运行管理与自动化水平（2）变电...
