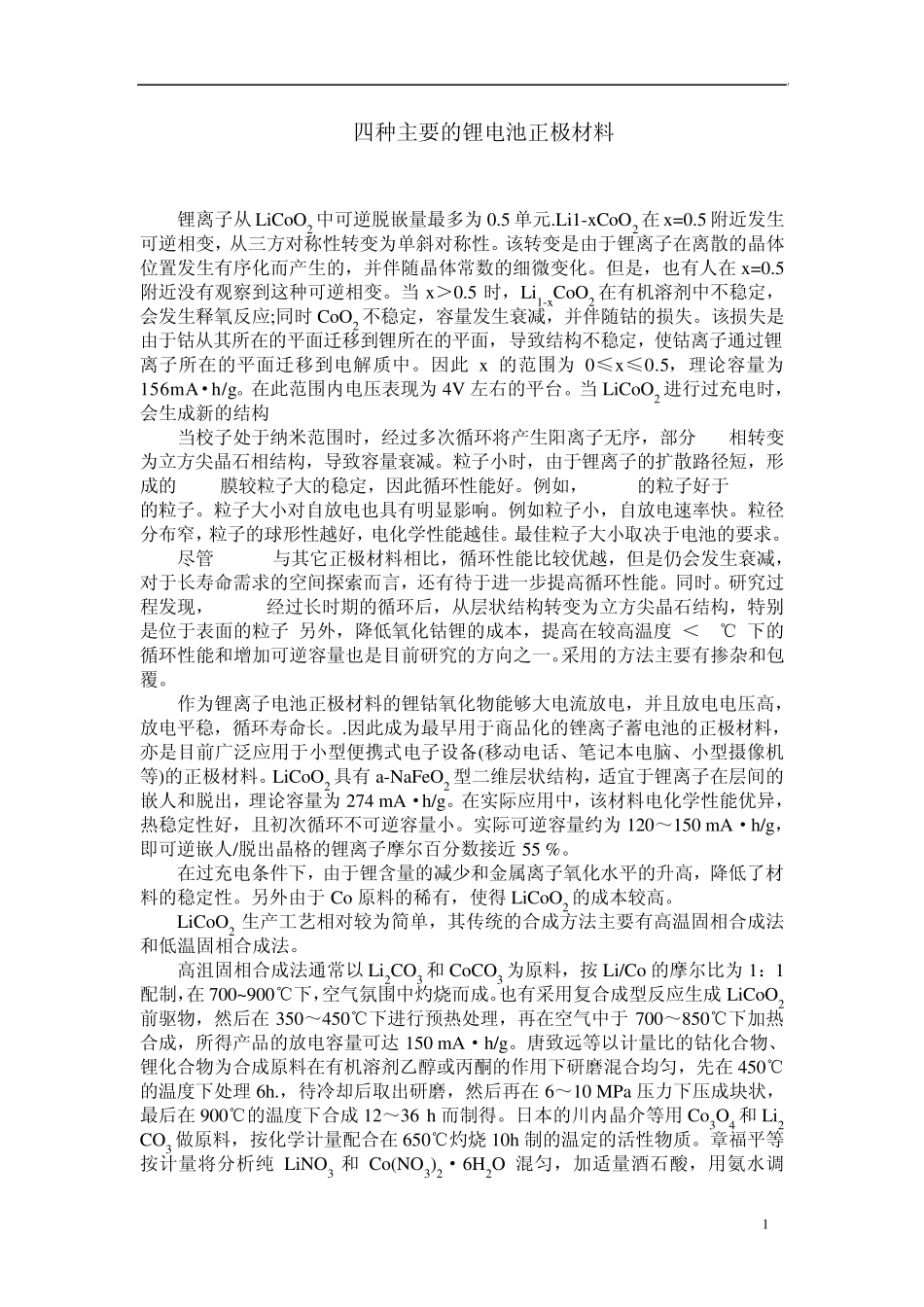

1 四种主要的锂电池正极材料 LiCoO2 锂离子从LiCoO2 中可逆脱嵌量最多为0
Li1-xCoO2 在x=0
5 附近发生可逆相变,从三方对称性转变为单斜对称性
该转变是由于锂离子在离散的晶体位置发生有序化而产生的,并伴随晶体常数的细微变化
但是,也有人在x=0
5附近没有观察到这种可逆相变
5 时,Li1-xCoO2 在有机溶剂中不稳定,会发生释氧反应;同时CoO2 不稳定,容量发生衰减,并伴随钴的损失
该损失是由于钴从其所在的平面迁移到锂所在的平面,导致结构不稳定,使钴离子通过锂离子所在的平面迁移到电解质中
因此x 的范围为0≤x≤0
5,理论容量为156mA·h/g
在此范围内电压表现为4V 左右的平台
当LiCoO2 进行过充电时,会生成新的结构 当校子处于纳米范围时,经过多次循环将产生阳离子无序,部分 O3相转变为立方尖晶石相结构,导致容量衰减
粒子小时,由于锂离子的扩散路径短,形成的SEI膜较粒子大的稳定,因此循环性能好
例如,70nm的粒子好于300nm的粒子
粒子大小对自放电也具有明显影响
例如粒子小,自放电速率快
粒径分布窄,粒子的球形性越好,电化学性能越佳
最佳粒子大小取决于电池的要求
尽管 LiCoO2与其它正极材料相比,循环性能比较优越,但是仍会发生衰减,对于长寿命需求的空间探索而言,还有待于进一步提高循环性能
研究过程发现,LiCoO2经过长时期的循环后,从层状结构转变为立方尖晶石结构,特别是位于表面的粒子;另外,降低氧化钴锂的成本,提高在较高温度(<65℃)下的循环性能和增加可逆容量也是目前研究的方向之一
采用的方法主要有掺杂和包覆
作为锂离子电池正极材料的锂钴氧化物能够大电流放电,并且放电电压高,放电平稳,循环寿命长
因此成为最早用于商品化的锉离子蓄电池的正极材料,亦是目前广泛应用于小型便携式电子设备(移
