宏基4740g拆机+组装

宏基4740g拆机+组装_第1页
1/6
宏基4740g拆机+组装_第2页
2/6
宏基4740g拆机+组装_第3页
3/6

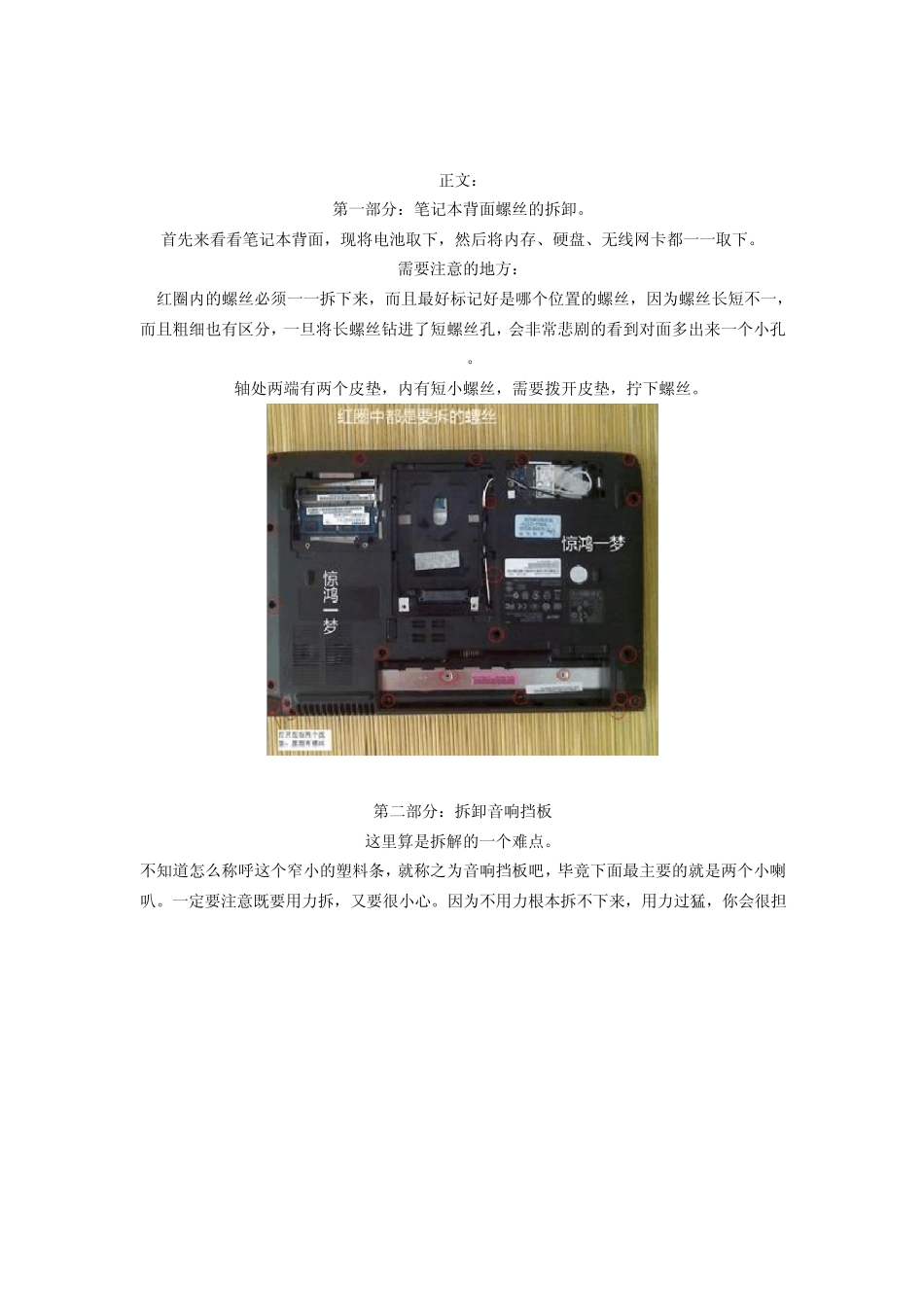

正文: 第一部分:笔记本背面螺丝的拆卸。 首先来看看笔记本背面,现将电池取下,然后将内存、硬盘、无线网卡都一一取下。 需要注意的地方: 1.红圈内的螺丝必须一一拆下来,而且最好标记好是哪个位置的螺丝,因为螺丝长短不一,而且粗细也有区分,一旦将长螺丝钻进了短螺丝孔,会非常悲剧的看到对面多出来一个小孔^_^。 2.轴处两端有两个皮垫,内有短小螺丝,需要拨开皮垫,拧下螺丝。 第二部分:拆卸音响挡板 这里算是拆解的一个难点。 不知道怎么称呼这个窄小的塑料条,就称之为音响挡板吧,毕竟下面最主要的就是两个小喇叭。一定要注意既要用力拆,又要很小心。因为不用力根本拆不下来,用力过猛,你会很担心把挡板折断,非常揪心。挡板拆下来之后,轴两端的两个半圆的半圆体就能拆下。 第三部分:拆卸键盘 键盘的拆卸相对简单,可以轻松抽出。这里应当先将键盘抬起,然后将下面的键盘信号线取下。这里的结构可以分为插头和插槽两部分。插槽两端是可以插入和拔出的类似塞子的插件,应当先将插件拔出,这样排线的插头就可以轻松拔出,同时如果安装排线,也应当先将插件拔出,再将排线插入插槽,之后再将插件插紧,排线就能固定好。这款笔记本的所有的关于排线地方的拆装都要这样。 第四部分:音响拆卸 固定音响用了两个螺丝,同时记得拆下音响排线。 第五部分:拆卸显示器前的工作 将无线网卡螺丝拆下,同时将黑白线小心从网卡上面取下。固定网卡用的螺丝先拆下来,然后再将黑白两线取下抽出。 第六部分:将显示器与主体分家 左右各有两个螺丝固定。首先将显示器的信号线与电源线排线取下,然后再拆卸螺丝,之后便将显示器与笔记本主体分家。 第七部分:取下面板 暴露内部 从左右的缝隙下手,用力取下整块面板。拆下来之后就可以看到第八部分的图了。 注意:一定要先将背面的无线网卡螺丝拧下,否则可能导致此面板或者主板不能拆下来。 第八部分:各硬件的拆卸 将主板上所有可见的螺丝拆下来,惊鸿一梦漏标了两个拆主板的螺丝,光驱一推即可以出来。 首先将光驱推出,然后将USB的小板螺丝拆下,排线取下,最后就可以将主板从右侧取下来。 第九部分:散热器拆卸 将一梦标示的螺丝一一拆下即可。 第十部分:CPU拆卸 绝对的重点:首先将螺丝逆时针拧一百八十度,这个时候就可以取下CPU,安装的时候一定要注意,放上 CPU后一定要将螺丝顺时针拧一百八十度到稍微用力也拧不动为止。不相信的童鞋可以试试,如果只是拧 90...
