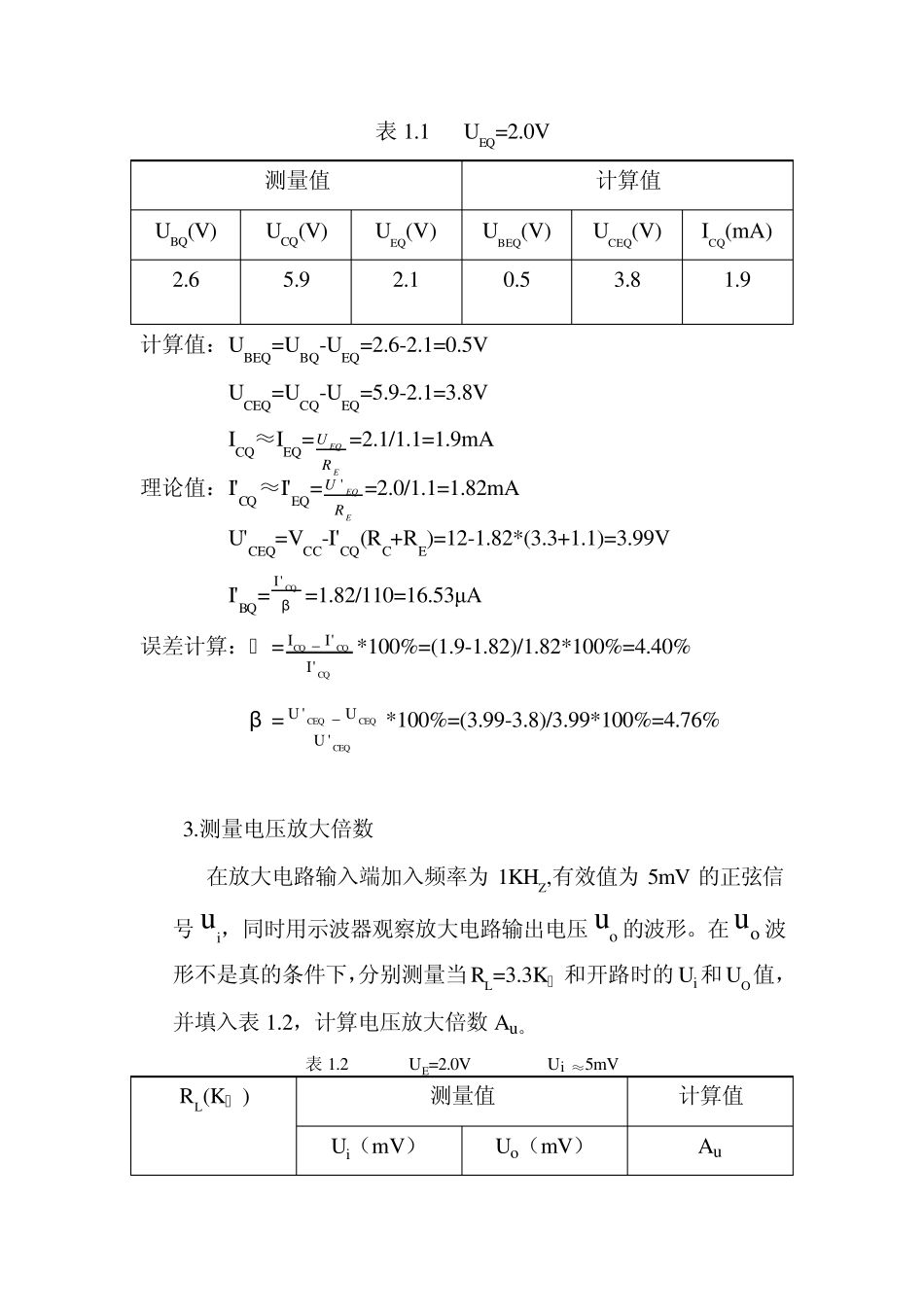

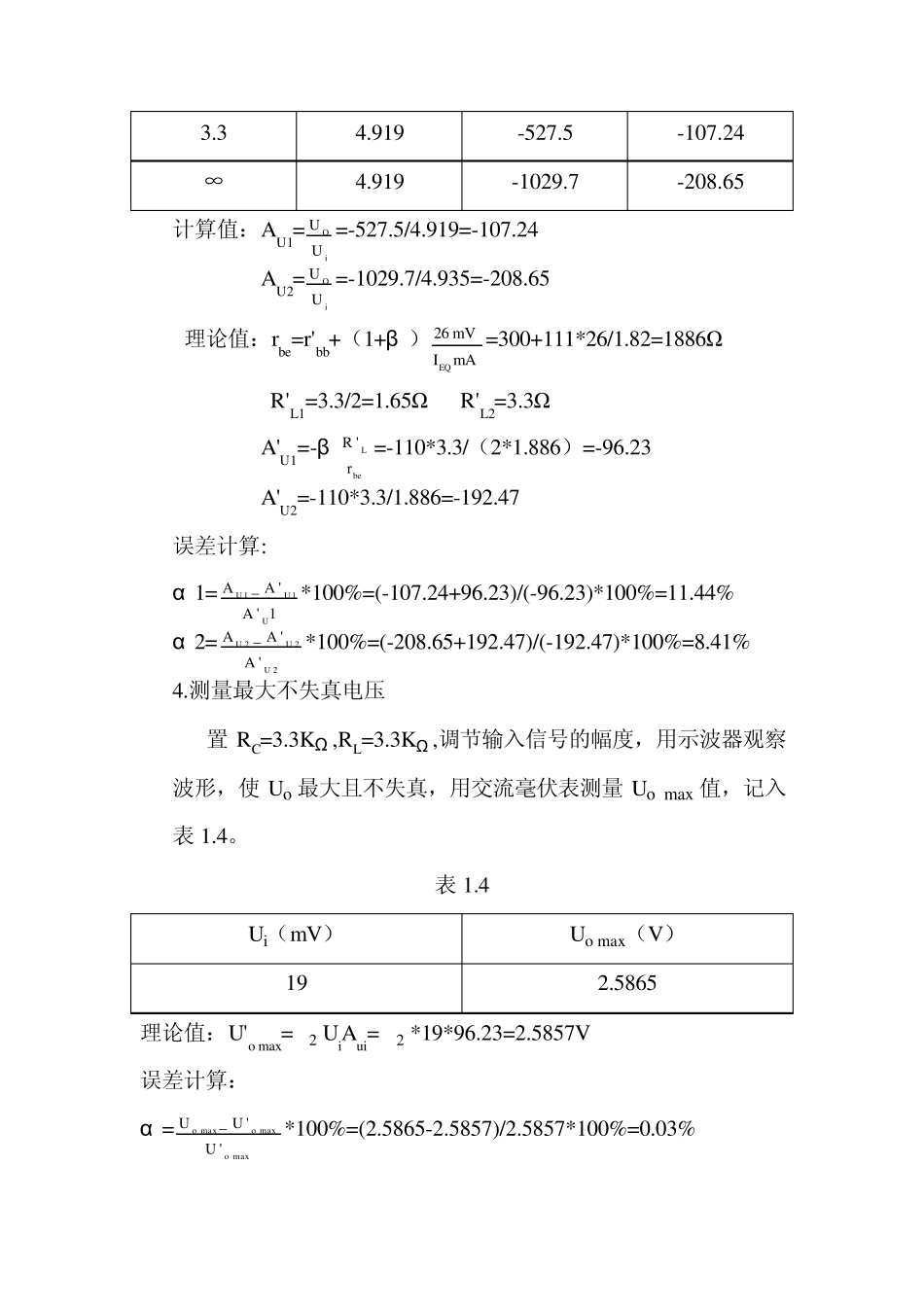

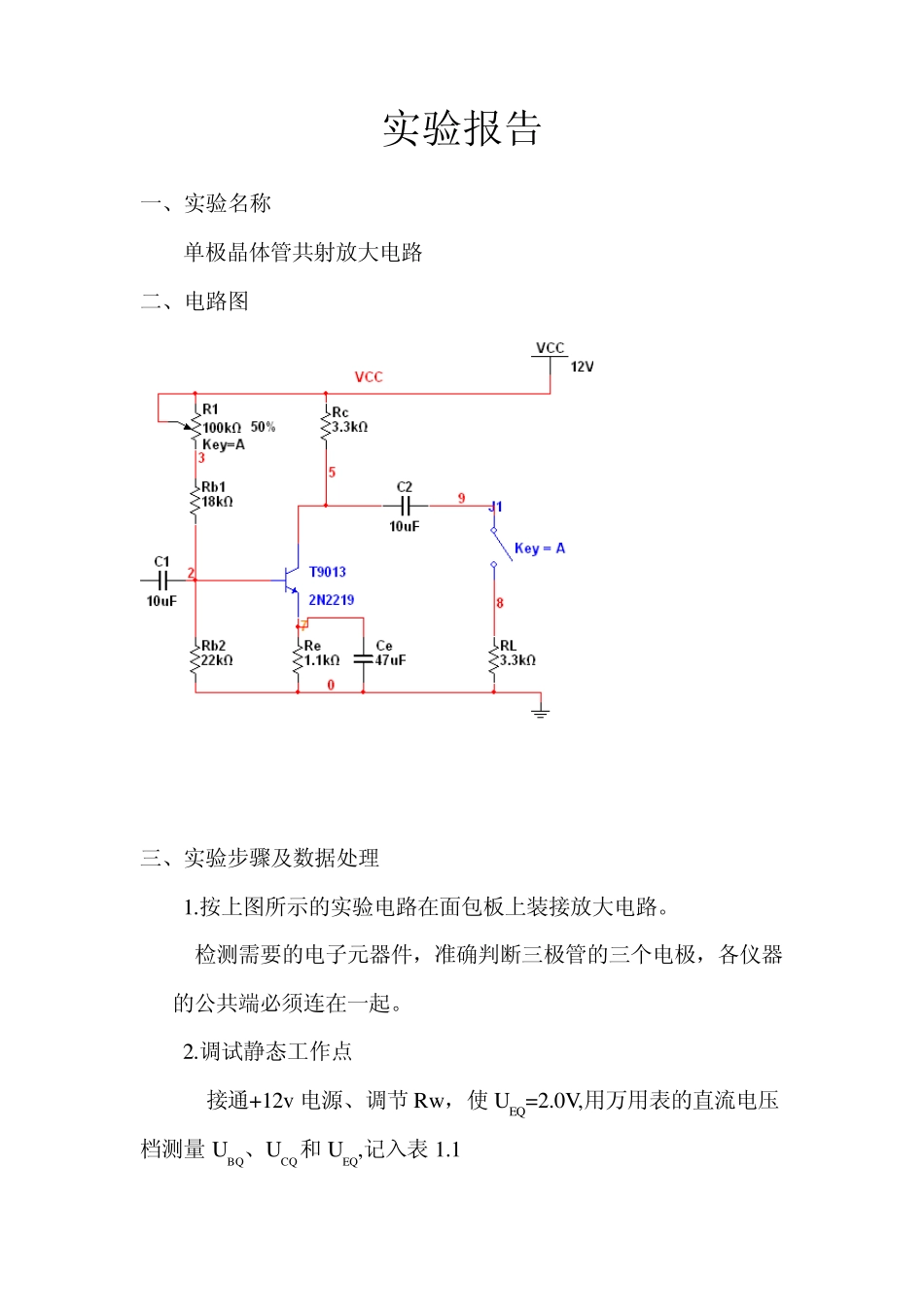

实验报告 一、实验名称 单极晶体管共射放大电路 二、电路图 三、实验步骤及数据处理 1.按上图所示的实验电路在面包板上装接放大电路。 检测需要的电子元器件，准确判断三极管的三个电极，各仪器的公共端必须连在一起。 2.调试静态工作点 接通+12v 电源、调节 Rw ，使 UEQ=2.0V,用万用表的直流电压档测量 UBQ、UCQ和 UEQ,记入表 1.1 表1.1 UEQ=2.0V 测量值 计算值 UBQ(V) UCQ(V) UEQ(V) UBEQ(V) UCEQ(V) ICQ(mA) 2.6 5.9 2.1 0.5 3.8 1.9 计算值：UBEQ=UBQ-UEQ=2.6-2.1=0.5V UCEQ=UCQ-UEQ=5.9-2.1=3.8V ICQ≈IEQ=EEQRU=2.1/1.1=1.9mA 理论值：I'CQ≈I'EQ=EEQRU '=2.0/1.1=1.82mA U'CEQ=VCC-I'CQ(RC+RE)=12-1.82*(3.3+1.1)=3.99V I'BQ= βCQ'I=1.82/110=16.53μA 误差计算：α =CQCQCQ'I'I_I*100%=(1.9-1.82)/1.82*100%=4.40% β =CEQCEQCEQ'UU_'U*100%=(3.99-3.8)/3.99*100%=4.76% 3.测量电压放大倍数 在放大电路输入端加入频率为 1KHZ,有效值为 5mV 的正弦信号 ui，同时用示波器观察放大电路输出电压 uo的波形。在uo波形不是真的条件下，分别测量当 RL=3.3KΩ 和开路时的 Ui和 UO值，并填入表1.2，计算电压放大倍数 Au。 表1.2 UE=2.0V Ui ≈5mV RL(KΩ ) 测量值 计算值 Ui（mV） Uo（mV） Au 3.3 4.919 -527.5 -107.24 ∞ 4.919 -1029.7 -208.65 计算值：AU1=iOUU =-527.5/4.919=-107.24 AU2=iOUU =-1029.7/4.935=-208.65 理论值：rbe=r'bb+（1+β ）mAImV26EQ=300+111*26/1.82=1886Ω R'L1=3.3/2=1.65Ω R'L2=3.3Ω A'U1=-βbeLr'R=-110*3.3/（2*1.886）=-96.23 A'U2=-110*3.3/1.886=-192.47 误差计算: α 1=1'A'A_AU1U1U*100%=(-107.24+96.23)/(-96.23)*100%=11.44% α 2=2U2U2U'A'A_A*100%=(-208.65+192.47)/(-192.47)*100%=8.41% 4.测量最大不失真电压 置 RC=3.3KΩ ,RL=3.3KΩ ,调节输入信号的幅度，用示波器观察波形，使 Uo 最大且不失真，用交流毫伏表测量 Uo max 值，记入表 1.4。 表 1.4 Ui（mV） Uo max（V） 19 2.5865 理论值：U'o max=2 UiAu i=2 *19*96.23=2.5857V 误差计算： α =maxomaxomaxo'U'U_U*100%=(2.5865-2.5857)/2.5857*100%=0.03% 4.观察静态工作点对输出波形失真的影响 置RC=3.3KΩ ,RL=3.3KΩ ,ui=0，逐步加大输入信号，使输出电压uo 足够大但不失真，然后保持输入信号ui 不变，分别增大...
