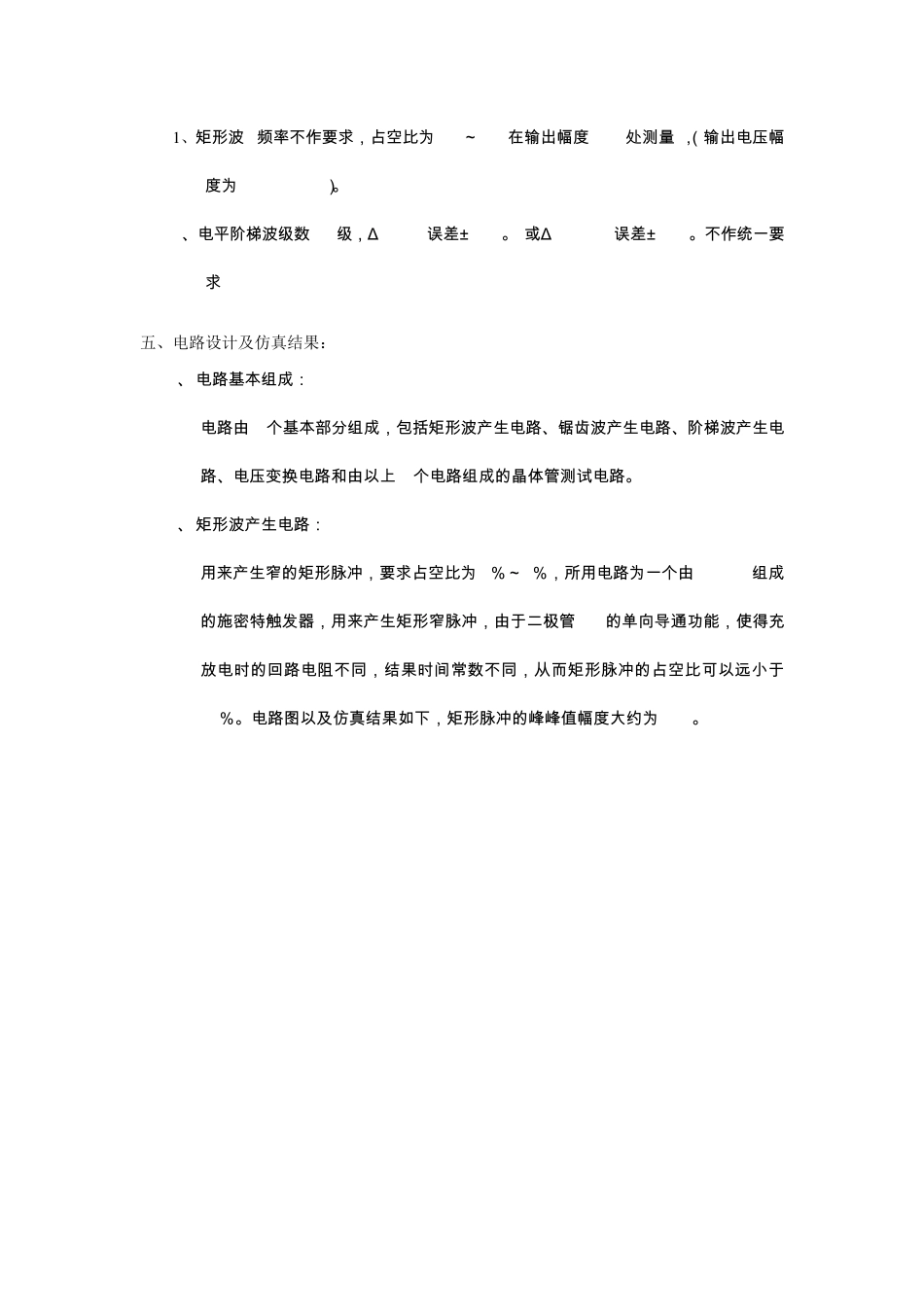

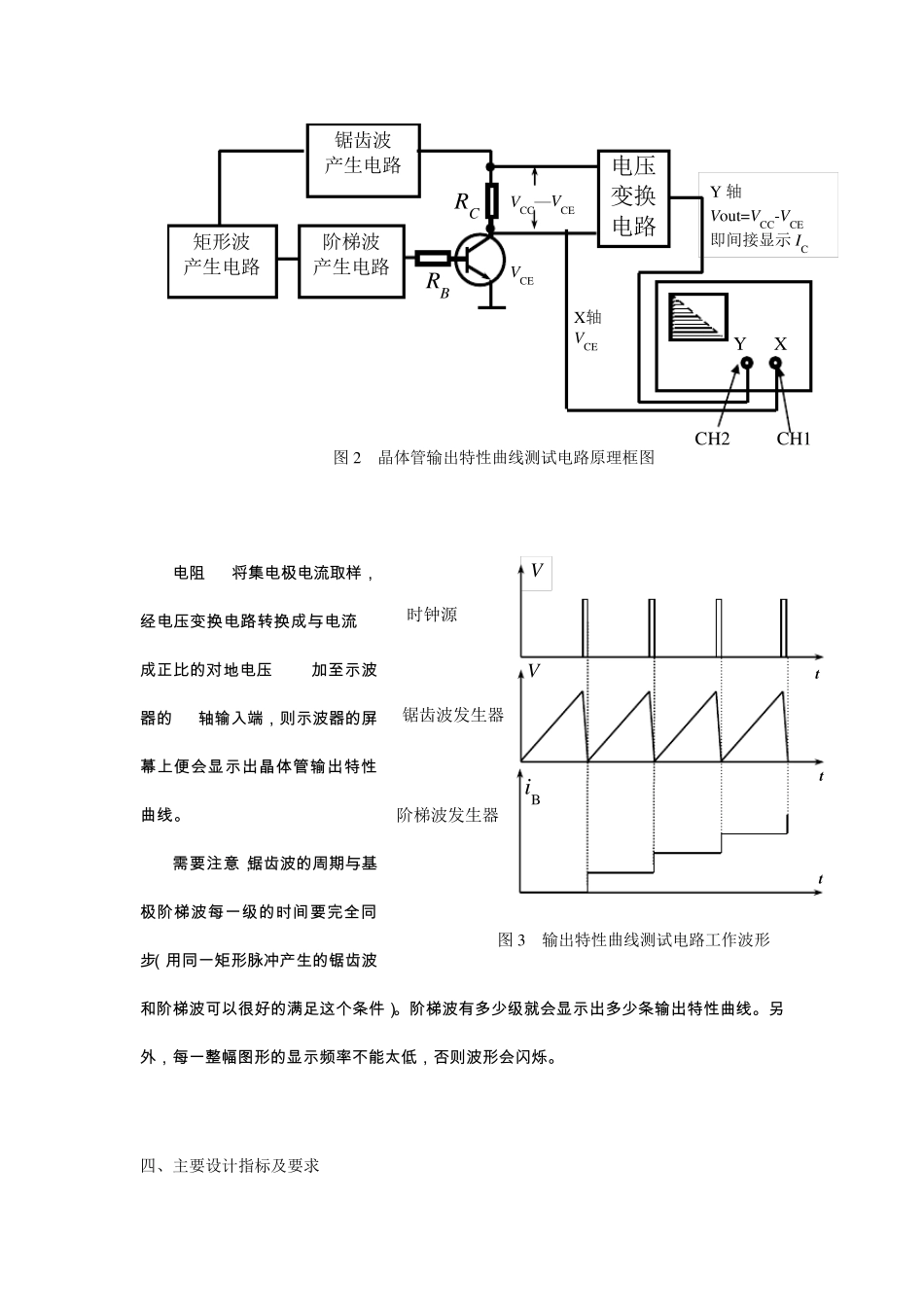

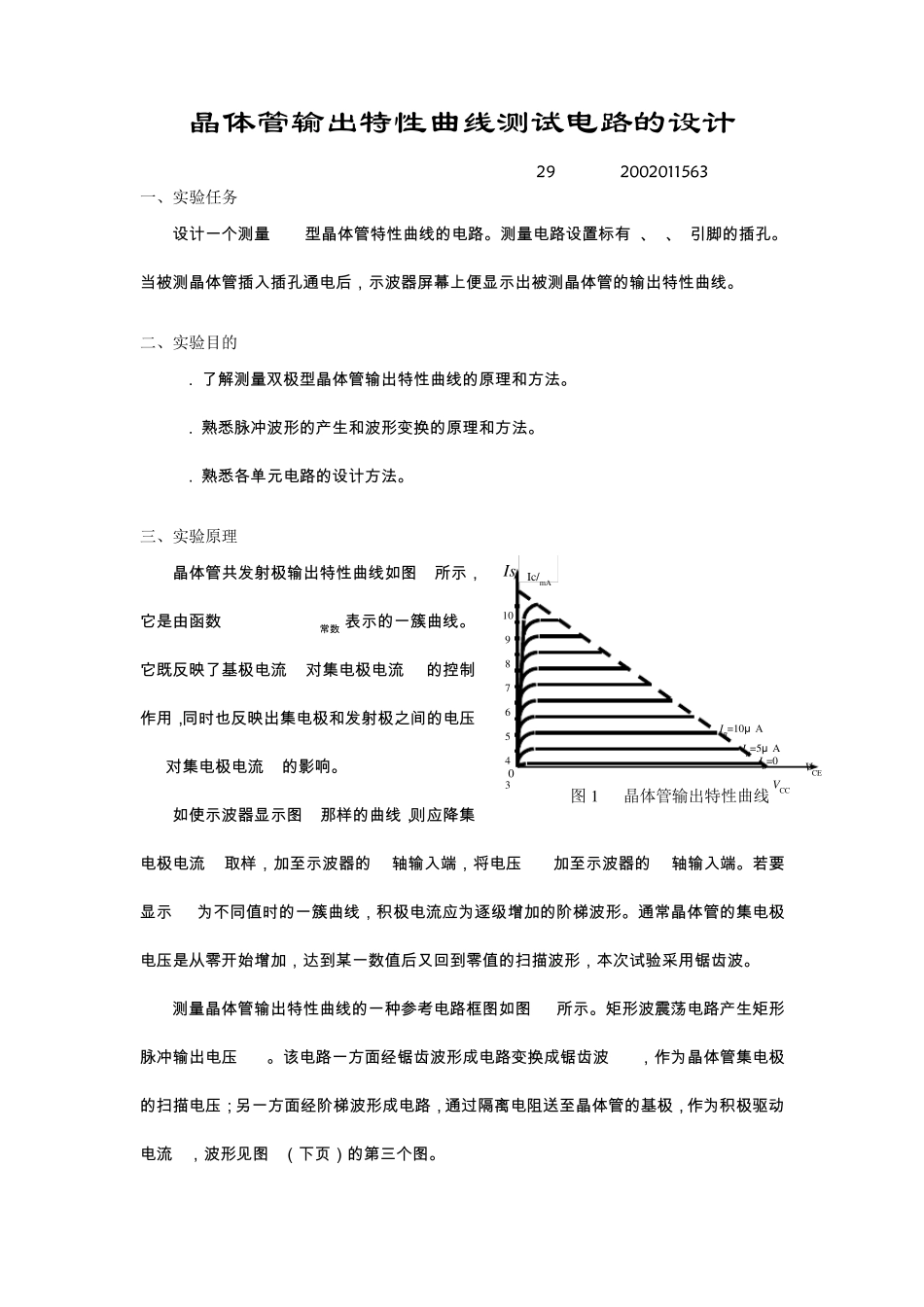

晶体管输出特性曲线测试电路的设计 无 2 9 刘晨 2 002 0115 6 3 一、实验任务 设 计 一 个 测 量 NPN型 晶 体 管 特 性 曲 线 的 电 路 。 测 量 电 路 设 置 标 有 e、b、c引脚的 插孔。当被测 晶 体 管 插入插孔通电 后，示波器屏幕上便显示出被测 晶 体 管 的 输出特 性 曲 线 。 二、实验目的 1． 了解测 量 双极型 晶 体 管 输出特 性 曲 线 的 原理和方法。 2． 熟悉脉冲波形的 产生和波形变换的 原理和方法。 3． 熟悉各单元电 路 的 设 计 方法。 三、实验原理 晶 体 管 共发射极输出特 性 曲 线 如图 1所示，它是由函数 i c=f (vCE)|iB=常数 表示的 一 簇曲 线 。它既反映了基极电 流 iB对集电 极电 流 iC 的 控制作用，同时也反映出集电 极和发射极之间的 电 压vCE对集电 极电 流 iC的 影响。 如使示波器显示图 1那样的 曲 线 ，则应降集电 极电 流 iC取样，加至示波器的Y轴输入端，将电 压 vCE加至示波器的 X轴输入端。 若要显示 iB为不同值时的 一 簇曲 线 ，积极电 流应为逐级增加的 阶梯波形。 通常晶 体 管 的 集电 极电 压是从零开始增加，达到某一 数值后又回到零值的 扫描波形，本次试验采用锯齿波。 测 量 晶 体 管 输出特 性 曲 线 的 一 种参考电 路 框图如图 2所示。 矩形波震荡电 路 产生矩形脉冲输出电 压 vO1。 该电 路 一 方面经锯齿波形成电 路 变换成锯齿波 vO2，作为晶 体 管 集电 极的 扫描电 压；另一 方面经阶梯波形成电 路 ，通过隔离电 阻送至晶 体 管 的 基极，作为积极驱动电 流 iB，波形见图 3（下页）的 第三个 图。 图 1 晶体管输出特性曲线 VCE VCC 0 Is IB=0 IB=5μ A IB=10μ A 10 9 8 7 6 5 4 3 Ic/m A 电 阻 RC将 集 电 极 电 流 取 样 ，经 电 压 变 换 电 路 转 换 成 与 电 流iC成 正 比 的 对 地 电 压VO3,加 至 示 波器 的Y轴 输 入 端 ， 则 示 波 器 的 屏幕 上 便 会 显 示 出 晶 体 管 输 出 特 性曲 线 。 需要注意，锯齿波 的 周期与 基极 阶梯波 每一级的 时间要完全同步（用同一矩形脉冲产生的 锯齿波和阶梯波 可以很好的 满足这个条件）。阶梯波 有多少级就会 显 示 出 多少条输 出 ...
