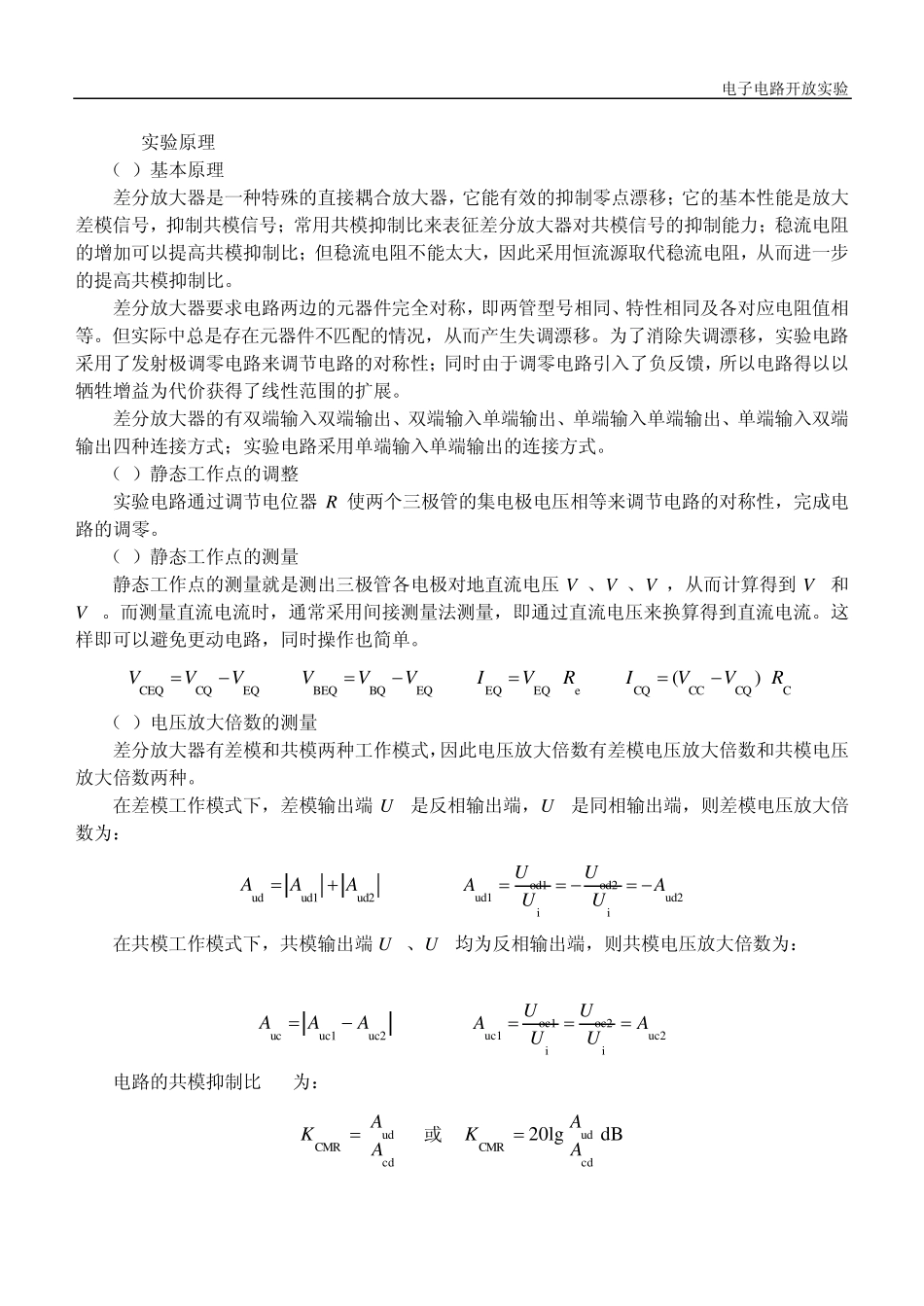

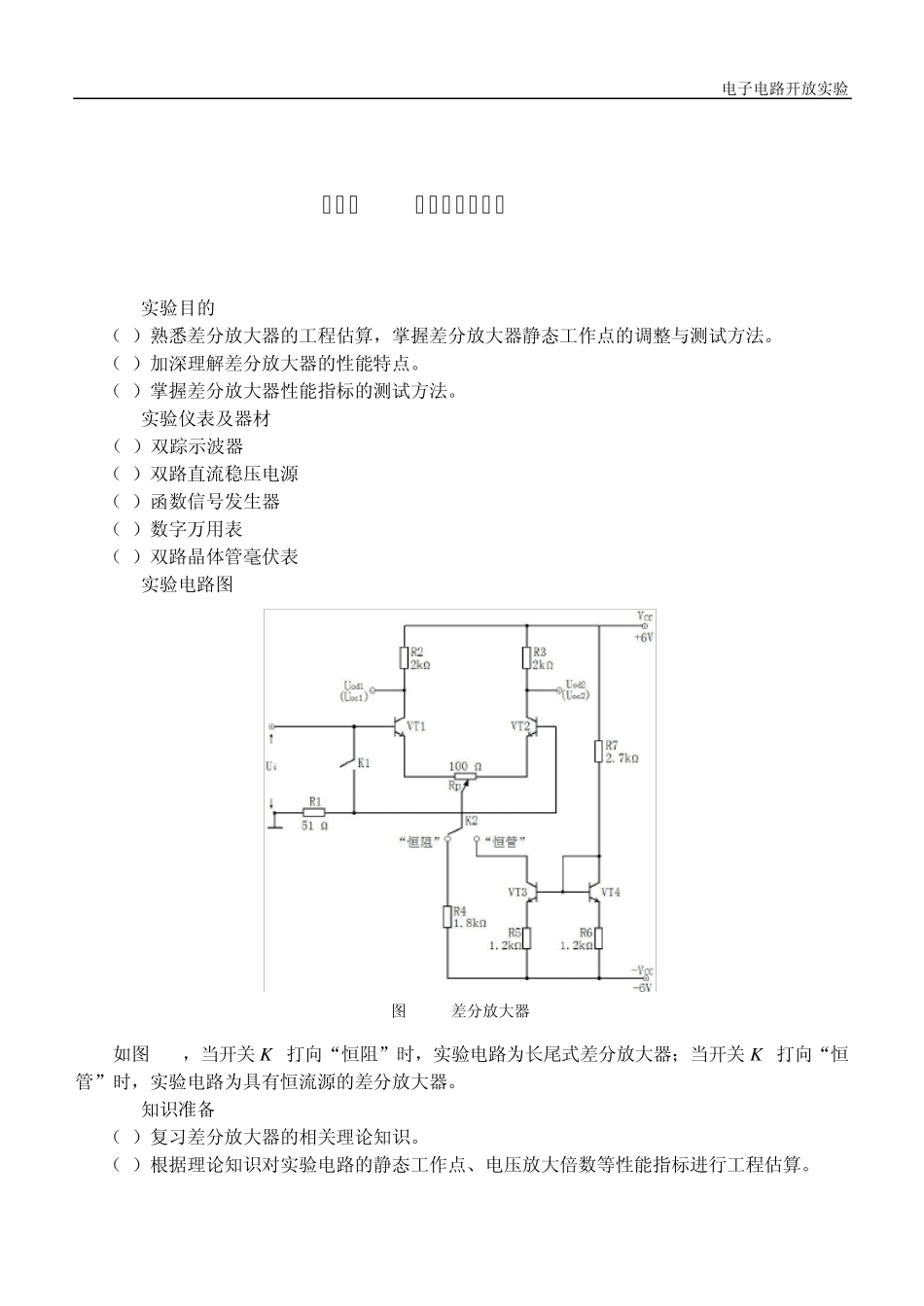

电子电路开放实验 - 1 - 实验四 差分放大器实验 1. 实验目的 （1）熟悉差分放大器的工程估算，掌握差分放大器静态工作点的调整与测试方法。 （2）加深理解差分放大器的性能特点。 （3）掌握差分放大器性能指标的测试方法。 2. 实验仪表及器材 （1）双踪示波器 （2）双路直流稳压电源 （3）函数信号发生器 （4）数字万用表 （5）双路晶体管毫伏表 3. 实验电路图 如图1-1，当开关K2打向“恒阻”时，实验电路为长尾式差分放大器；当开关K2打向“恒管”时，实验电路为具有恒流源的差分放大器。 4. 知识准备 （1）复习差分放大器的相关理论知识。 （2）根据理论知识对实验电路的静态工作点、电压放大倍数等性能指标进行工程估算。 图1-1 差分放大器 电子电路开放实验 - 2 - 5. 实验原理 （1）基本原理 差分放大器是一种特殊的直接耦合放大器，它能有效的抑制零点漂移；它的基本性能是放大差模信号，抑制共模信号；常用共模抑制比来表征差分放大器对共模信号的抑制能力；稳流电阻的增加可以提高共模抑制比；但稳流电阻不能太大，因此采用恒流源取代稳流电阻，从而进一步的提高共模抑制比。 差分放大器要求电路两边的元器件完全对称，即两管型号相同、特性相同及各对应电阻值相等。但实际中总是存在元器件不匹配的情况，从而产生失调漂移。为了消除失调漂移，实验电路采用了发射极调零电路来调节电路的对称性；同时由于调零电路引入了负反馈，所以电路得以以牺牲增益为代价获得了线性范围的扩展。 差分放大器的有双端输入双端输出、双端输入单端输出、单端输入单端输出、单端输入双端输出四种连接方式；实验电路采用单端输入单端输出的连接方式。 （2）静态工作点的调整 实验电路通过调节电位器Rp使两个三极管的集电极电压相等来调节电路的对称性，完成电路的调零。 （3）静态工作点的测量 静态工作点的测量就是测出三极管各电极对地直流电压 VBQ、VEQ、VCQ，从而计算得到 VCEQ和VBEQ。而测量直流电流时，通常采用间接测量法测量，即通过直流电压来换算得到直流电流。这样即可以避免更动电路，同时操作也简单。 EQCQCEQVVV EQBQBEQVVV eEQEQRVI CCQCCCQ)(RVVI （4）电压放大倍数的测量 差分放大器有差模和共模两种工作模式，因此电压放大倍数有差模电压放大倍数和共模电压放大倍数两种。 在差模工作模式下，差模输出端 Uod1是反相输出端，Uod2是同相输出端，则差模电压放大倍数为： u ...
