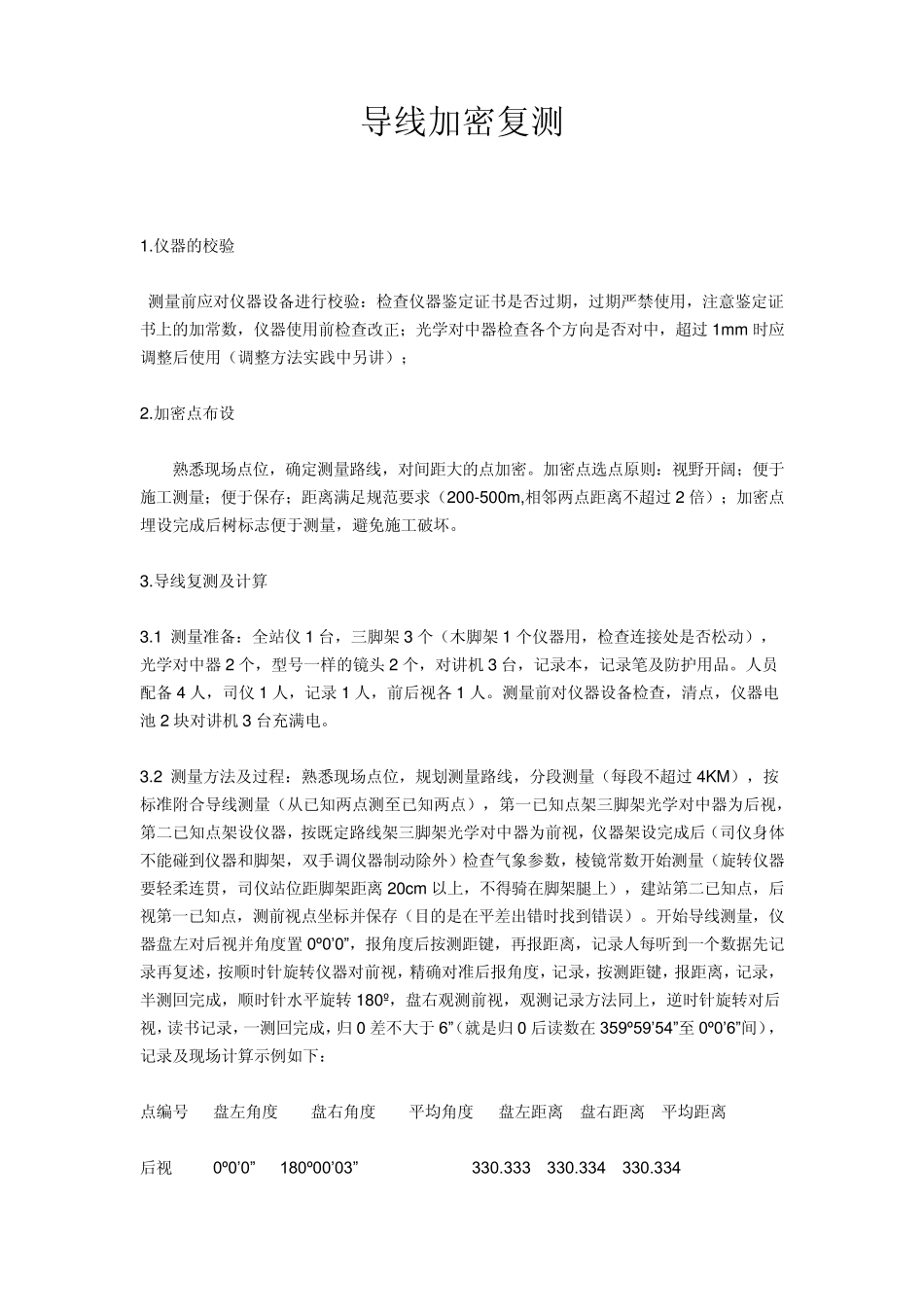

全站仪导线复测步骤与计算_第1页
1/6

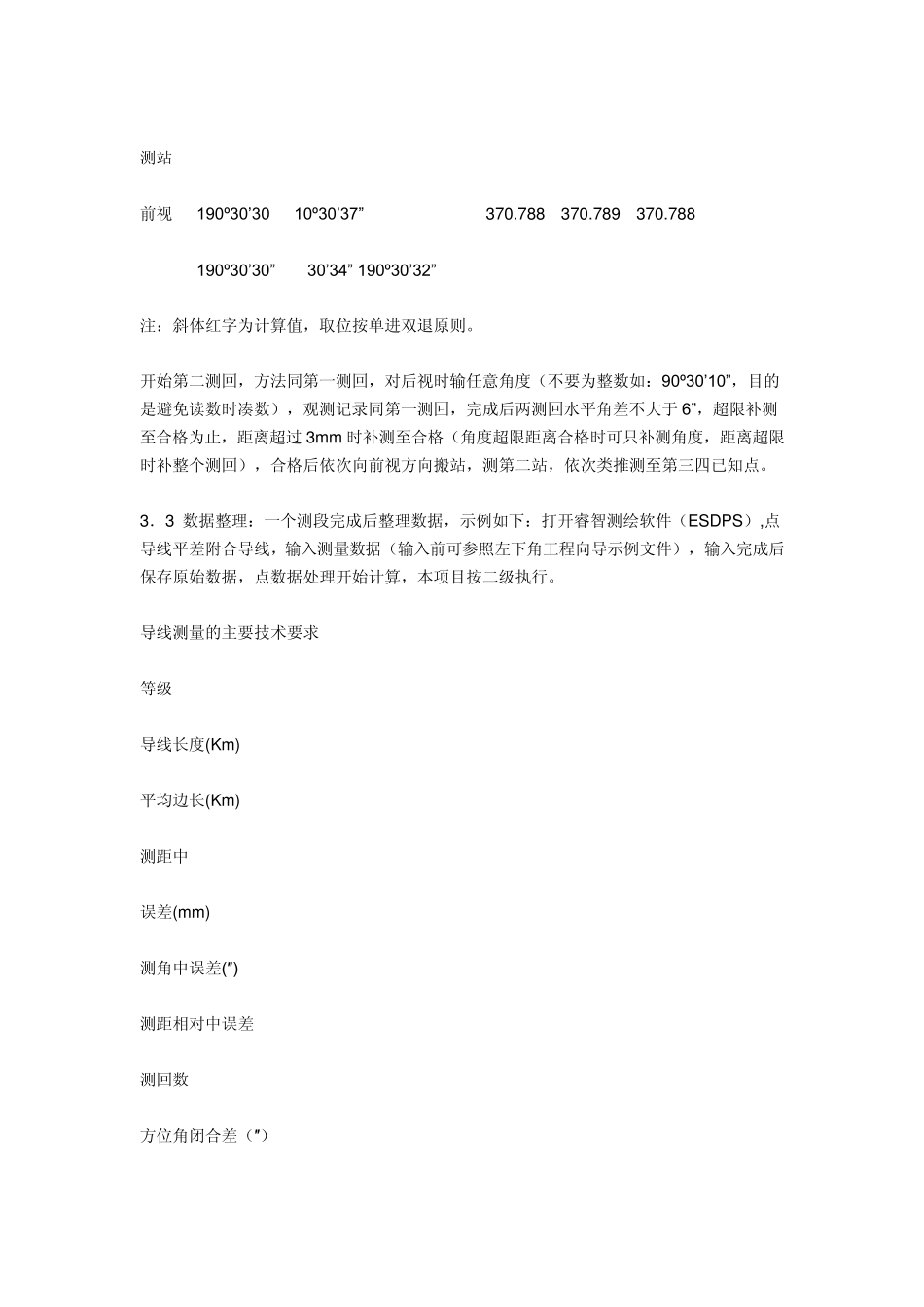

全站仪导线复测步骤与计算_第2页
2/6

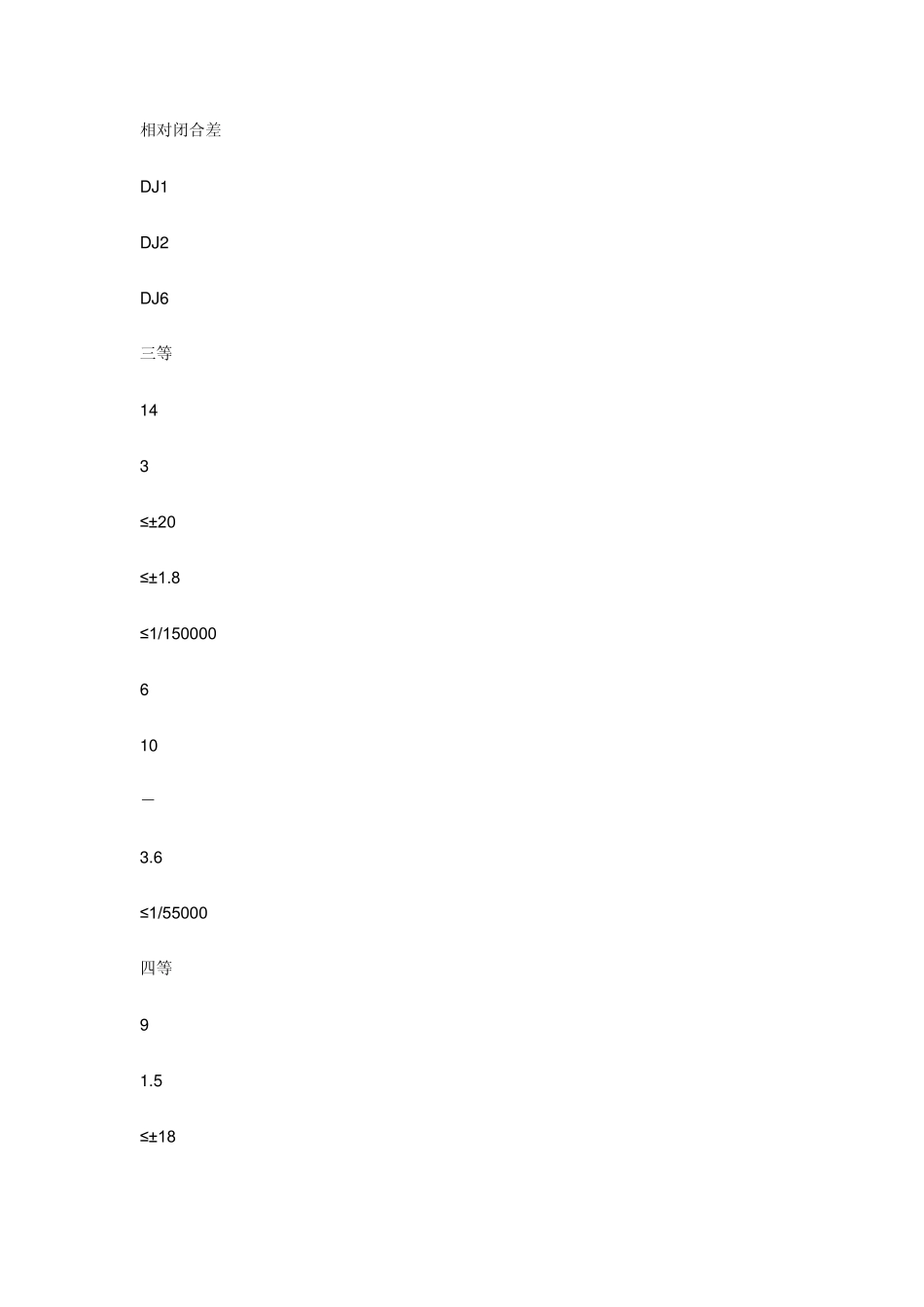

全站仪导线复测步骤与计算_第3页
3/6
导线加密复测 1.仪器的校验 测量前应对仪器设备进行校验:检查仪器鉴定证书是否过期,过期严禁使用,注意鉴定证书上的加常数,仪器使用前检查改正;光学对中器检查各个方向是否对中,超过1mm 时应调整后使用(调整方法实践中另讲); 2.加密点布设 熟悉现场点位,确定测量路线,对间距大的点加密。加密点选点原则:视野开阔;便于施工测量;便于保存;距离满足规范要求(200-500m,相邻两点距离不超过2 倍);加密点埋设完成后树标志便于测量,避免施工破坏。 3.导线复测及计算 3.1 测量准备:全站仪1 台,三脚架 3 个(木脚架 1 个仪器用,检查连接处是否松动),光学对中器2 个,型号一样的镜头 2 个,对讲机 3 台,记录本,记录笔及防护用品。人员配备4 人,司仪1 人,记录 1 人,前后视各1 人。测量前对仪器设备检查,清点,仪器电池 2 块对讲机 3 台充满电。 3.2 测量方法及过程:熟悉现场点位,规划测量路线,分段测量(每段不超过4KM),按标准附合导线测量(从已知两点测至已知两点),第一已知点架三脚架光学对中器为后视,第二已知点架设仪器,按既定路线架三脚架光学对中器为前视,仪器架设完成后(司仪身体不能碰到仪器和脚架,双手调仪器制动除外)检查气象参数,棱镜常数开始测量(旋转仪器要轻柔连贯,司仪站位距脚架距离 20cm 以上,不得骑在脚架腿上),建站第二已知点,后视第一已知点,测前视点坐标并保存(目的是在平差出错时找到错误)。开始导线测量,仪器盘左对后视并角度置 0º0’0”,报角度后按测距键,再报距离,记录人每听到一个数据先记录再复述,按顺时针旋转仪器对前视,精确对准后报角度,记录,按测距键,报距离,记录,半测回完成,顺时针水平旋转 180º,盘右观测前视,观测记录方法同上,逆时针旋转对后视,读书记录,一测回完成,归 0 差不大于 6”(就是归 0 后读数在 359º59’54”至 0º0’6”间),记录及现场计算示例如下: 点编号 盘左角度 盘右角度 平均角度 盘左距离 盘右距离 平均距离 后视 0º0’0” 180º00’03” 330.333 330.334 330.334 测站 前视 190º30’30 10º30’37” 370.788 370.789 370.788 190º30’30” 30’34” 190º30’32” 注:斜体红字为计算值,取位按单进双退原则。 开始第二测回,方法同第一测回,对后视时输任意角度(不要为整数如:90º30’10”,目的是避免读数时凑数),观测记录同第一测回,完成...
