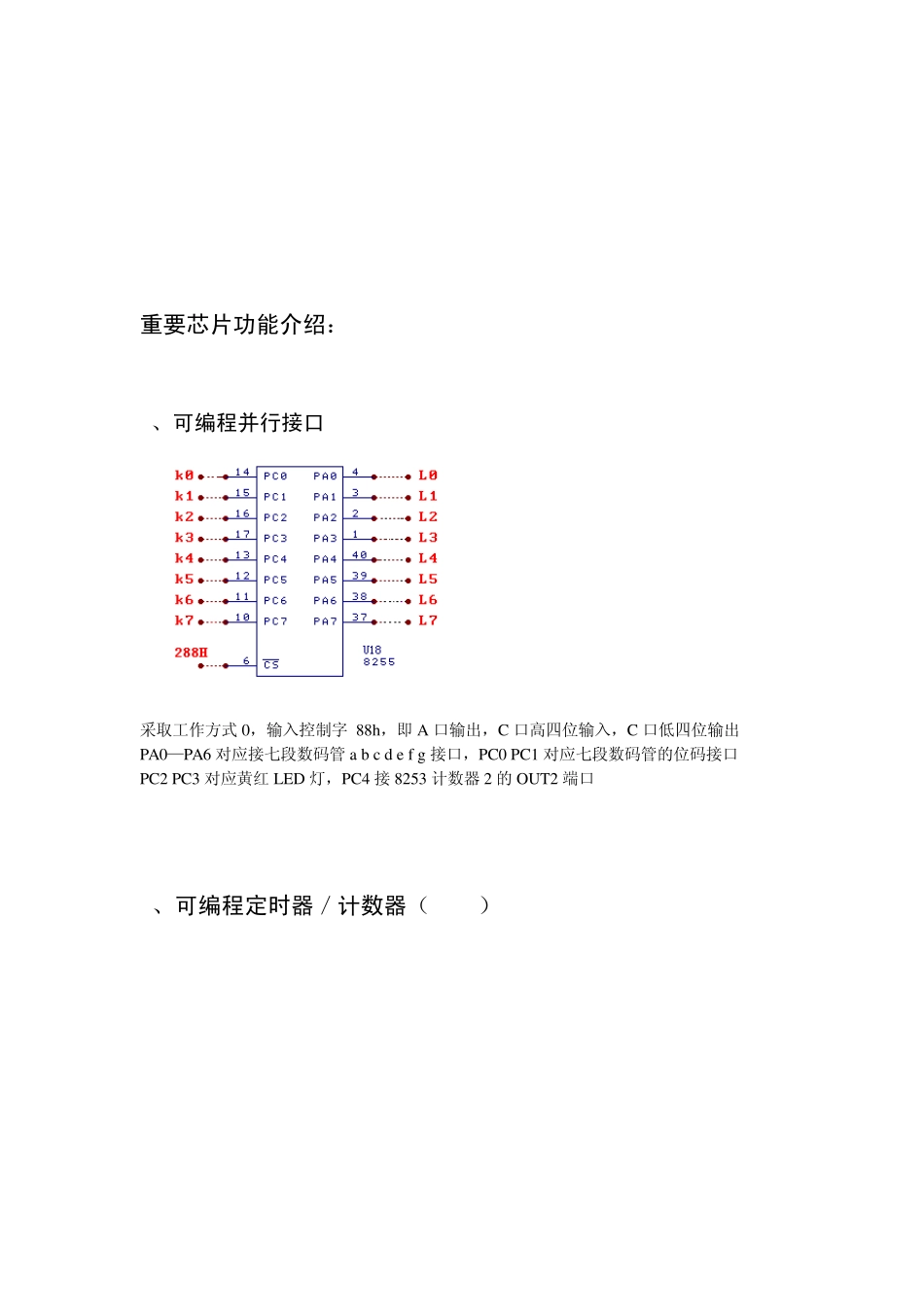

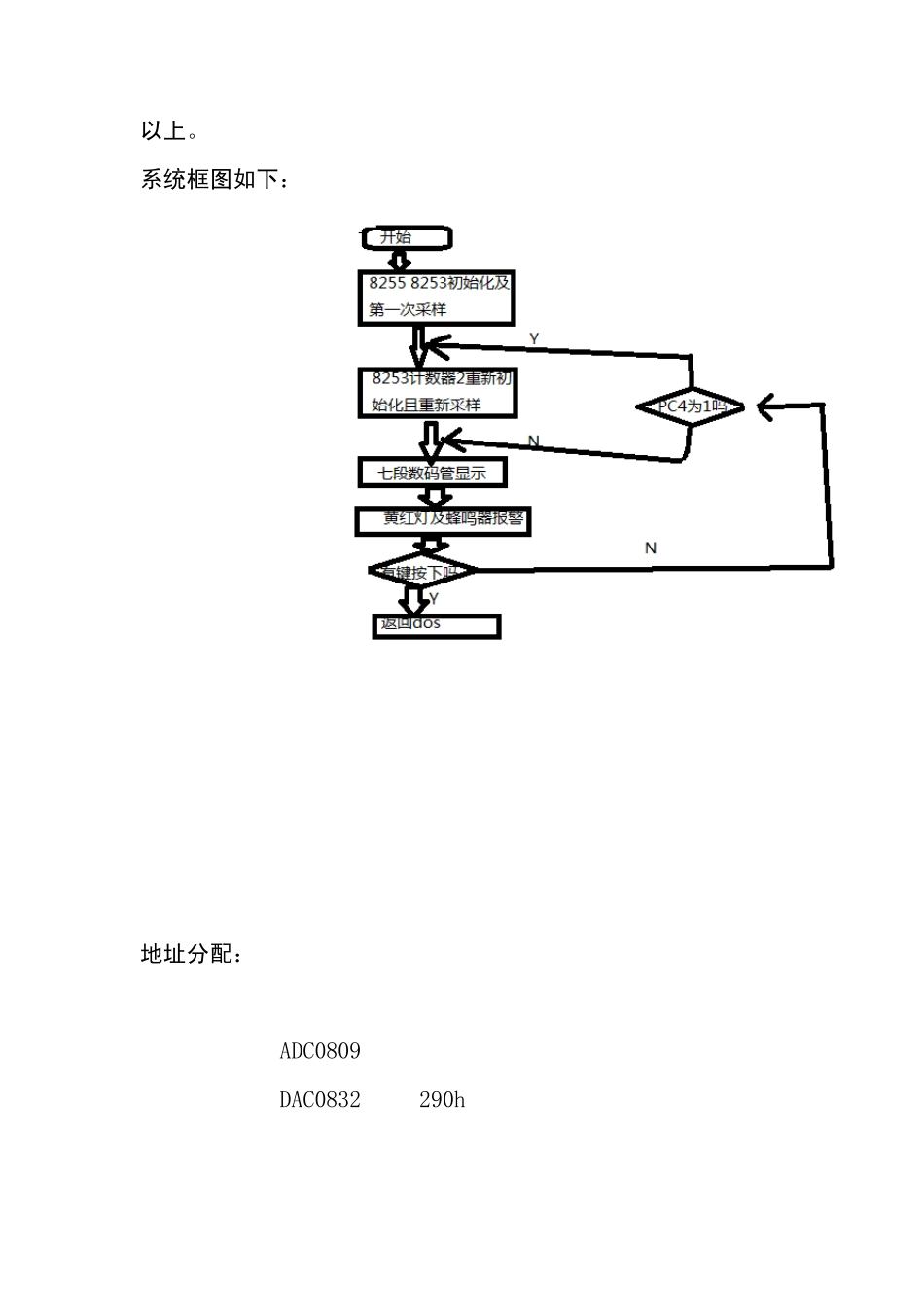

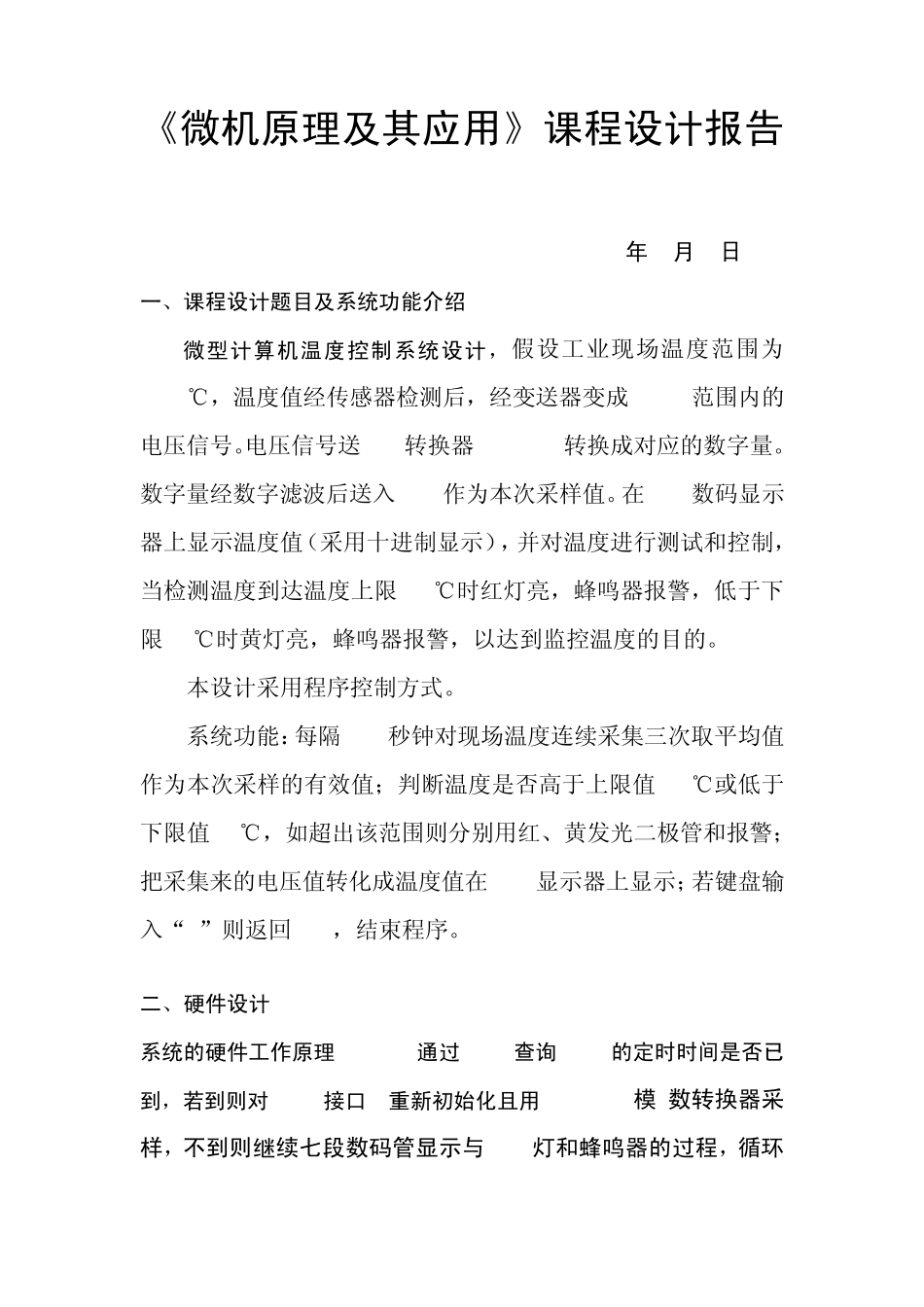

《微机原理及其应用》课程设计报告 2011年3月2日 一、课程设计题目及系统功能介绍 微型计算机温度控制系统设计,假设工业现场温度范围为0~75℃,温度值经传感器检测后,经变送器变成 0~5V范围内的电压信号。电压信号送 A/D转换器 ADC0809转换成对应的数字量。数字量经数字滤波后送入 CPU作为本次采样值。在 LED数码显示器上显示温度值(采用十进制显示),并对温度进行测试和控制,当检测温度到达温度上限 60℃时红灯亮,蜂鸣器报警,低于下限 30℃时黄灯亮,蜂鸣器报警,以达到监控温度的目的。 本设计采用程序控制方式。 系统功能:每隔 0.1秒钟对现场温度连续采集三次取平均值作为本次采样的有效值;判断温度是否高于上限值 60℃或低于下限值 30℃,如超出该范围则分别用红、黄发光二极管和报警;把采集来的电压值转化成温度值在 LED显示器上显示;若键盘输入“R”则返回 DOS,结束程序。 二、硬件设计 系统的硬件工作原理: CPU通过 8255查询 8253的定时时间是否已到,若到则对 8253接口 2重新初始化且用ADC0809模/数转换器采样,不到则继续七段数码管显示与 LED灯和蜂鸣器的过程,循环以上。 系统框图如下: 地址分配: 8255 288h 8253 280h ADC0809 298h-29fh DAC0832 290h 重要芯片功能介绍: 1、可编程并行接口 8255 采取工作方式0,输入控制字 88h ,即A 口输出,C 口高四位输入,C 口低四位输出 PA0—PA6 对应接七段数码管 a b c d e f g 接口,PC0 PC1 对应七段数码管的位码接口 PC2 PC3 对应黄红 LED 灯,PC4 接 8253 计数器 2 的 OUT2 端口 2、可编程定时器/计数器(8253) 分别对8253的计数器1和计数器2初始化采用方式3和方式0,使计数器2产生每隔0 .1秒的高电平 3、ADC0809模/数转换器 如图虚线接线即可 3 、DAC0832数/模转换器 DAC0832是用于蜂鸣器报警的 三、软件设计 先对硬件 8255 8253进行初始化且用 ADC0809第一次采样,通过 8255的 PC4端口查询 8253的定时时间是否已到,若到则对 8253接口 2重新初始化且用 ADC0809模/数转换器采样,不到则继续七段数码管显示与 LED灯和蜂鸣器的过程,最后若有键按下则返回DOS,否则返回继续查询 PC4端口、循环。 主程序流程图: 七段数码管流程图 红黄灯及蜂鸣器程序如下: mov cl,[shuju] cmp cl,60 ;采样得来的数据与 30 和 60 进行比较,不在它们之间的红黄灯、蜂鸣器报警 jnc...
