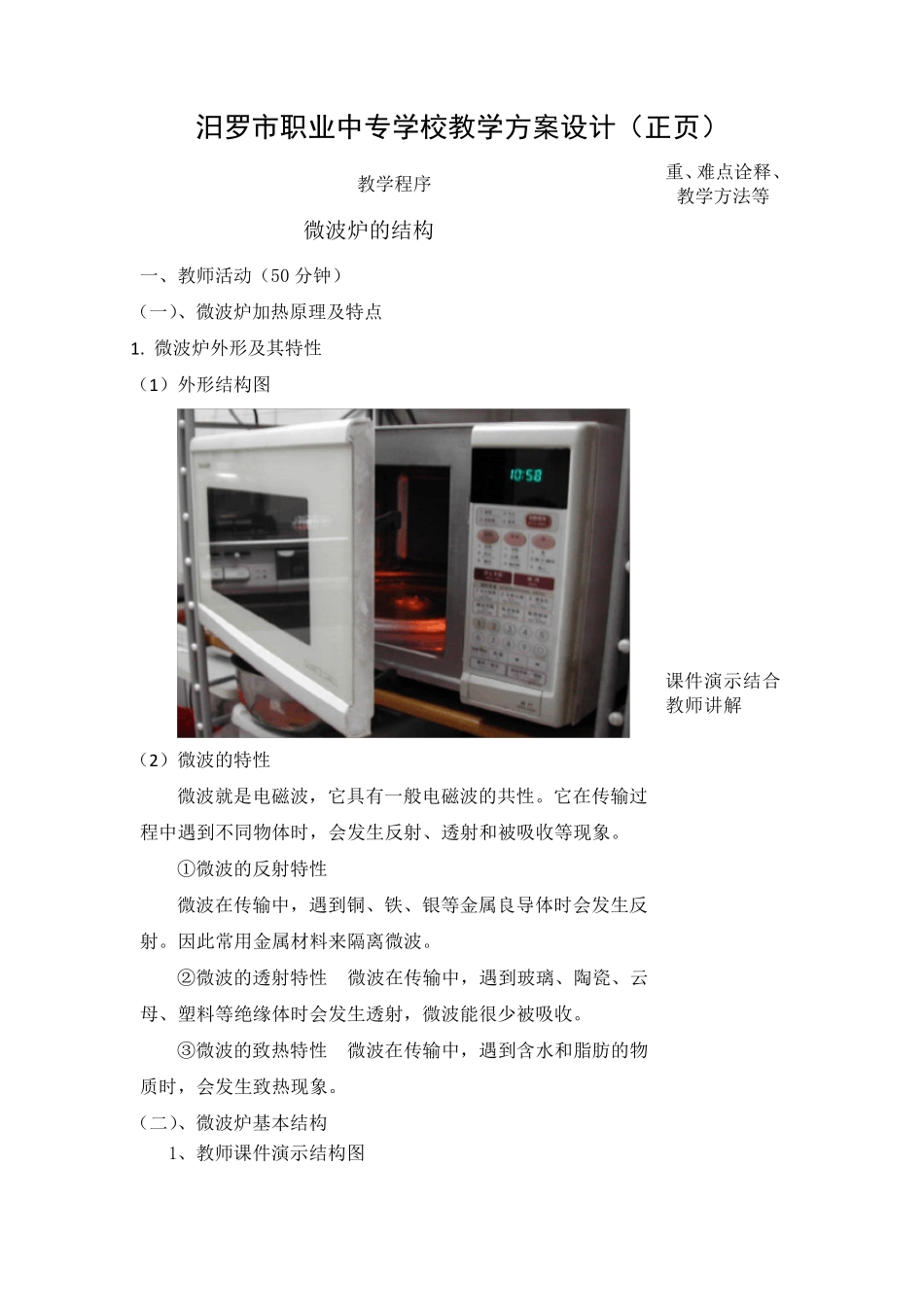

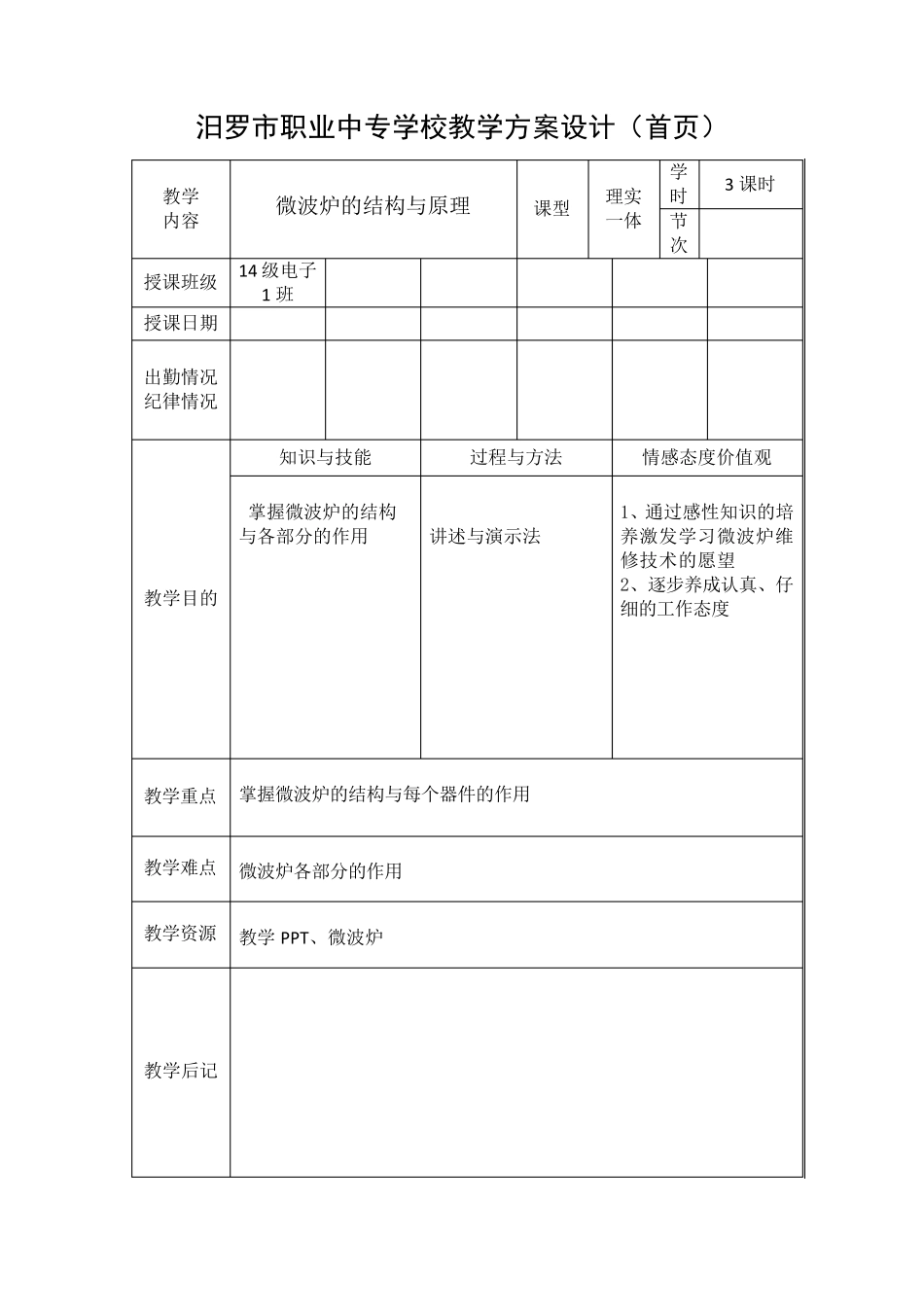

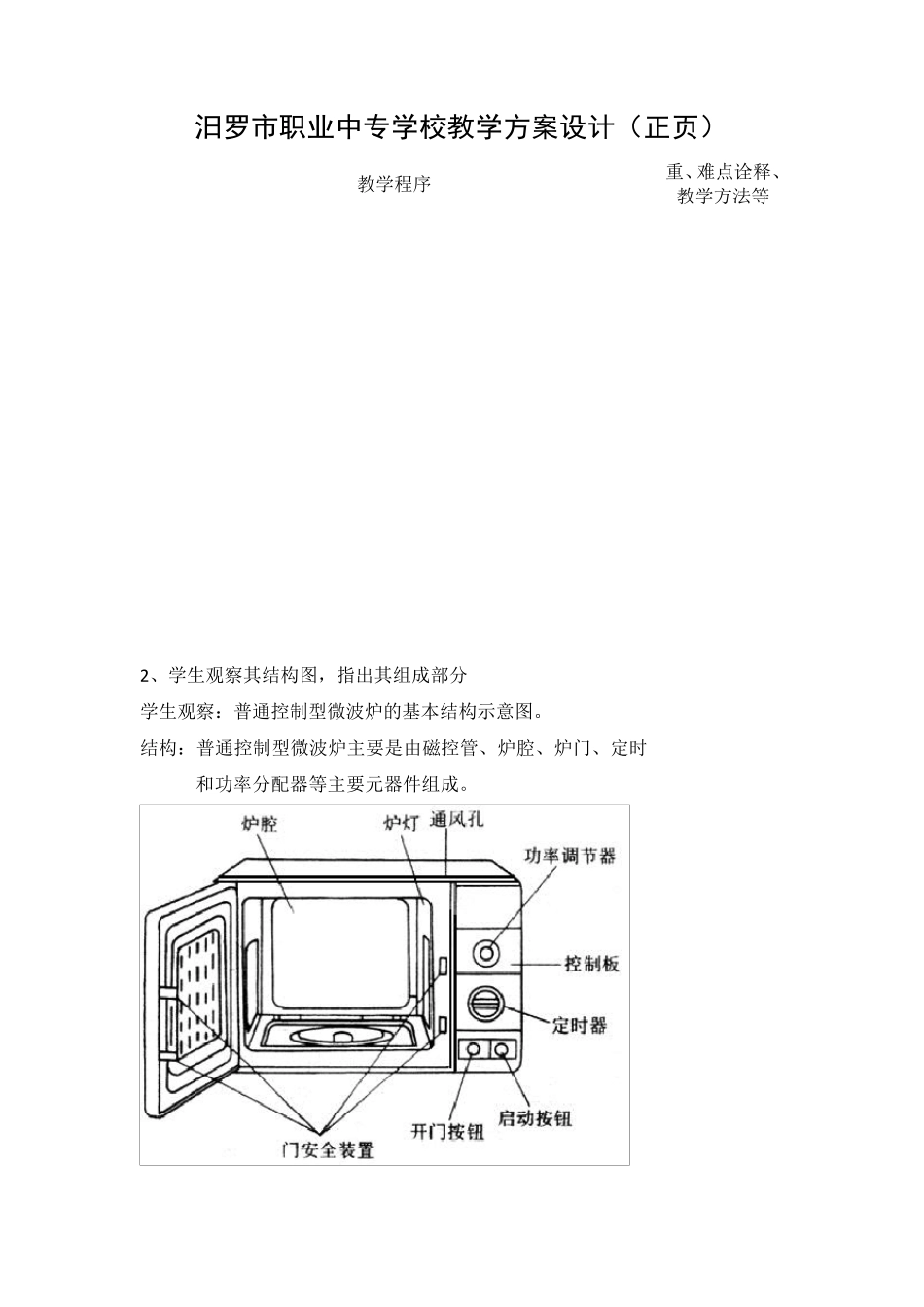

汨罗市职业中专学校教学方案设计（首页） 教学 内容 微波炉的结构与原理 课型 理实一体 学时 3 课时 节次 授课班级 14 级电子1 班 授课日期 出勤情况 纪律情况 教学目的 知识与技能 过程与方法 情感态度价值观 掌握微波炉的结构与各部分的作用 讲述与演示法 1、通过感性知识的培养激发学习微波炉维修技术的愿望 2、逐步养成认真、仔细的工作态度 教学重点 掌握微波炉的结构与每个器件的作用 教学难点 微波炉各部分的作用 教学资源 教学PPT、微波炉 教学后记 汨罗市职业中专学校教学方案设计（正页） 教学程序 重、难点诠释、教学方法等 微波炉的结构 一、教师活动（50 分钟） （一）、微波炉加热原理及特点 1. 微波炉外形及其特性 （1）外形结构图 （2）微波的特性 微波就是电磁波，它具有一般电磁波的共性。它在传输过程中遇到不同物体时，会发生反射、透射和被吸收等现象。 ①微波的反射特性 微波在传输中，遇到铜、铁、银等金属良导体时会发生反射。因此常用金属材料来隔离微波。 ②微波的透射特性 微波在传输中，遇到玻璃、陶瓷、云母、塑料等绝缘体时会发生透射，微波能很少被吸收。 ③微波的致热特性 微波在传输中，遇到含水和脂肪的物质时，会发生致热现象。 （二）、微波炉基本结构 1、教师课件演示结构图 课件演示结合教师讲解 汨罗市职业中专学校教学方案设计（正页） 教学程序 重、难点诠释、教学方法等 2 、学生观察其结构图，指出其组成部分 学生观察：普通控制型微波炉的基本结构示意图。 结构：普通控制型微波炉主要是由磁控管、炉腔、炉门、定时和功率分配器等主要元器件组成。 汨罗市职业中专学校教学方案设计（正页） 教学程序 重、难点诠释、教学方法等 （三）、微波炉基本组成部分作用 1.炉腔 微波炉的炉腔又称为谐振腔，它是微波炉对食物进行加热烹饪的地方。一般要求它对微波能量具有良好的密封防泄露性能、微波能量在炉腔内分布要均匀以及要与磁控管匹配良好。微波炉的炉腔是一个多模谐振腔，它的几何尺寸设计有利于增加谐振模式的数量、保证炉腔与磁控管的良好匹配、使微波在炉腔内分布均匀以及改善微波的传输特性。另外，一般都在炉腔的底部安装有转盘、在炉腔的顶部安装有搅拌器，以利于更加均匀加热食物。 当微波由波导传入炉腔时，若二者的谐振频率相同，就会在炉腔内产生共振现象。微波能量在炉腔内空间连续反射，对食物进行加热烹饪。 2.炉门 ...
