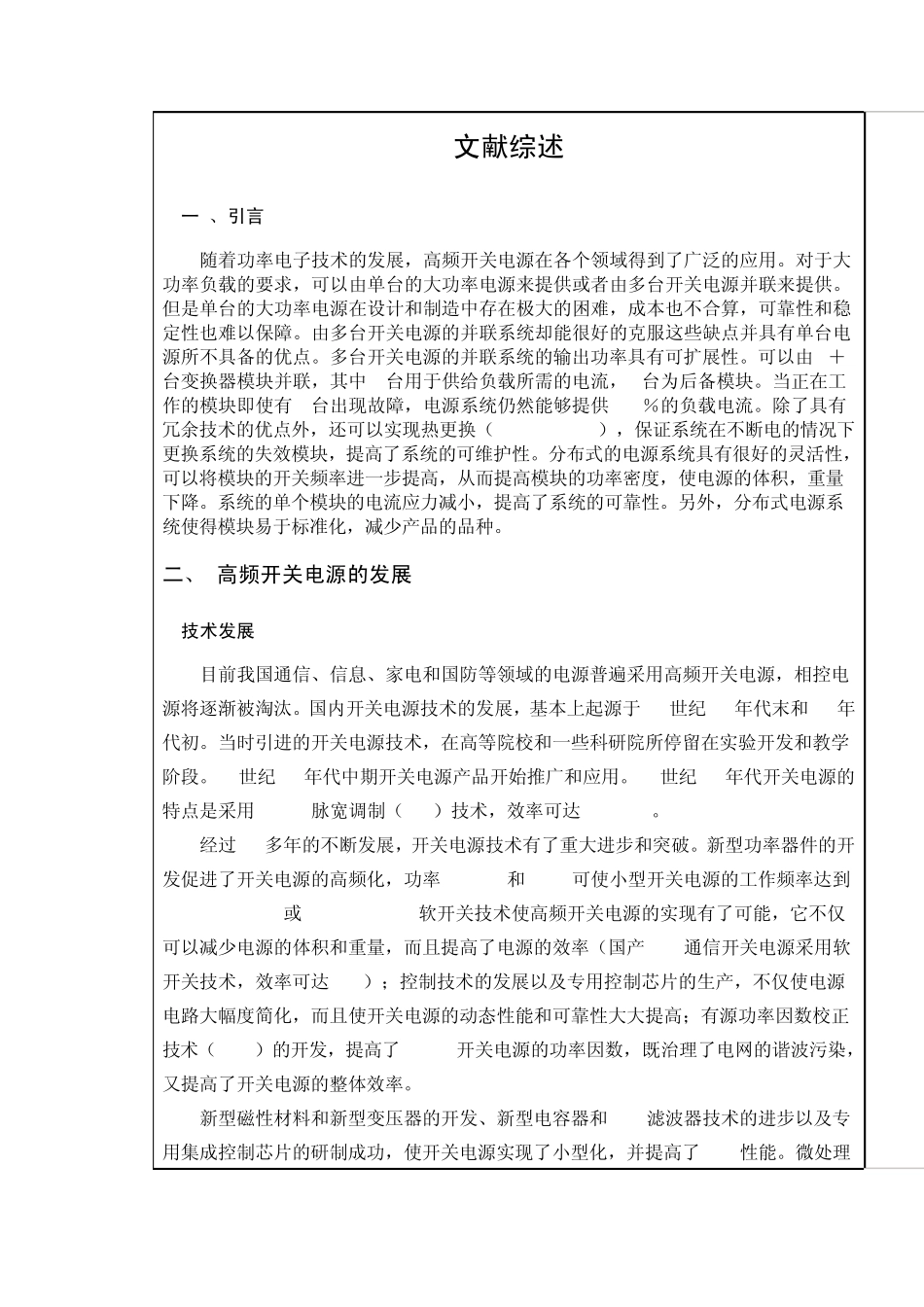

文献综述 一 、引言 随着功率电子技术的发展,高频开关电源在各个领域得到了广泛的应用。对于大功率负载的要求,可以由单台的大功率电源来提供或者由多台开关电源并联来提供。但是单台的大功率电源在设计和制造中存在极大的困难,成本也不合算,可靠性和稳定性也难以保障。由多台开关电源的并联系统却能很好的克服这些缺点并具有单台电源所不具备的优点。多台开关电源的并联系统的输出功率具有可扩展性。可以由 N+n台变换器模块并联,其中 N台用于供给负载所需的电流,n台为后备模块。当正在工作的模块即使有 n台出现故障,电源系统仍然能够提供 100%的负载电流。除了具有冗余技术的优点外,还可以实现热更换(Hot plug-in),保证系统在不断电的情况下更换系统的失效模块,提高了系统的可维护性。分布式的电源系统具有很好的灵活性,可以将模块的开关频率进一步提高,从而提高模块的功率密度,使电源的体积,重量下降。系统的单个模块的电流应力减小,提高了系统的可靠性。另外,分布式电源系统使得模块易于标准化,减少产品的品种。 二、 高频开关电源的发展 1.技术发展 目前我国通信、信息、家电和国防等领域的电源普遍采用高频开关电源,相控电源将逐渐被淘汰。国内开关电源技术的发展,基本上起源于 20世纪 70年代末和 80年代初。当时引进的开关电源技术,在高等院校和一些科研院所停留在实验开发和教学阶段。20世纪 80年代中期开关电源产品开始推广和应用。20世纪 80年代开关电源的特点是采用 20kHz脉宽调制(PWM)技术,效率可达 65%~70%。 经过 20多年的不断发展,开关电源技术有了重大进步和突破。新型功率器件的开发促进了开关电源的高频化,功率 MOSFET和 IGBT可使小型开关电源的工作频率达到400kHz(AC/DC)或 1MHz(DC/DC);软开关技术使高频开关电源的实现有了可能,它不仅可以减少电源的体积和重量,而且提高了电源的效率(国产6kW通信开关电源采用软开关技术,效率可达 93%);控制技术的发展以及专用控制芯片的生产,不仅使电源电路大幅度简化,而且使开关电源的动态性能和可靠性大大提高;有源功率因数校正技术(APFC)的开发,提高了 AC/DC开关电源的功率因数,既治理了电网的谐波污染,又提高了开关电源的整体效率。 新型磁性材料和新型变压器的开发、新型电容器和 EMI滤波器技术的进步以及专用集成控制芯片的研制成功,使开关电源实现了小型化,并提高了 EMC性能。微处理 器监控技术的应用,提高...
