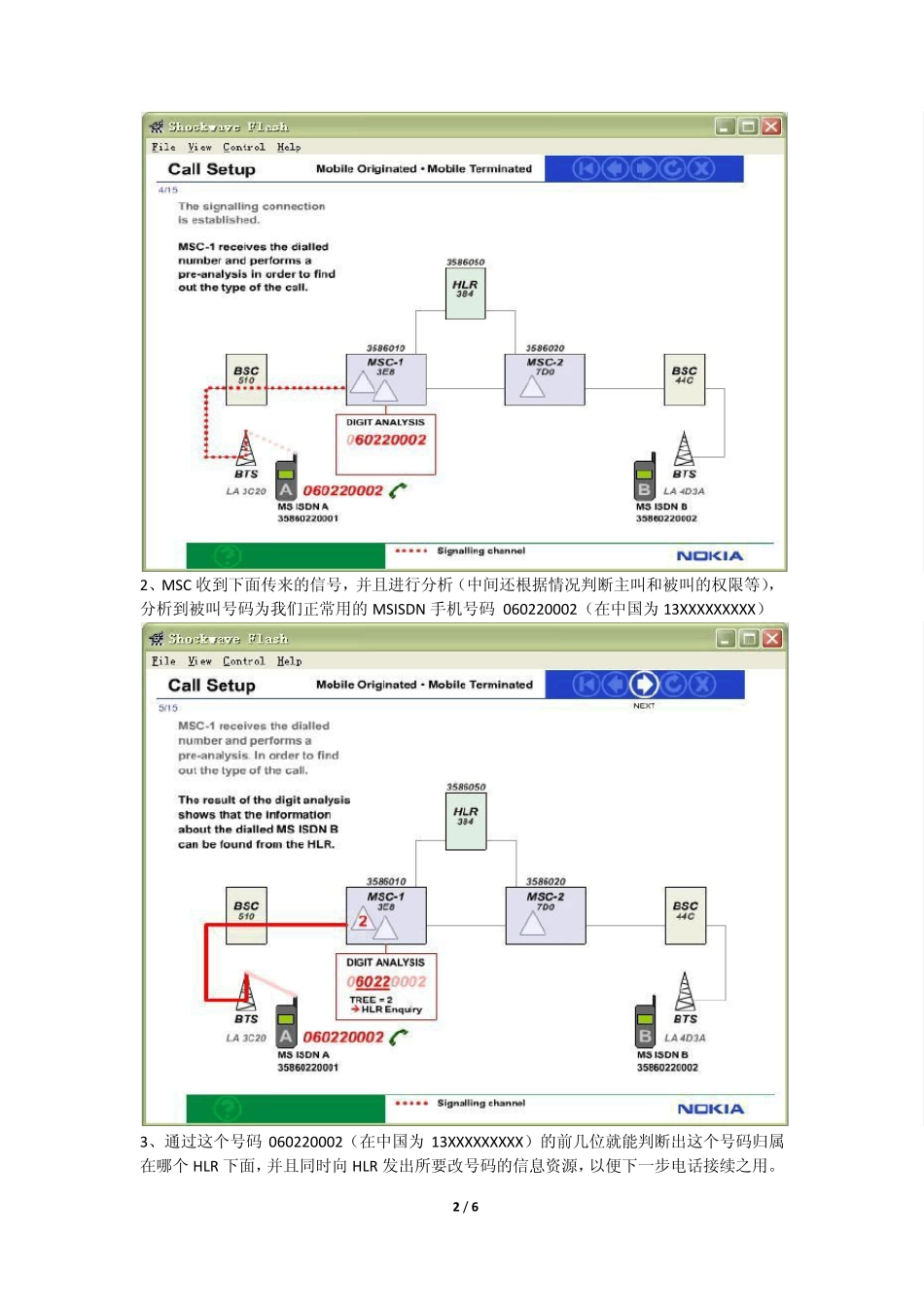

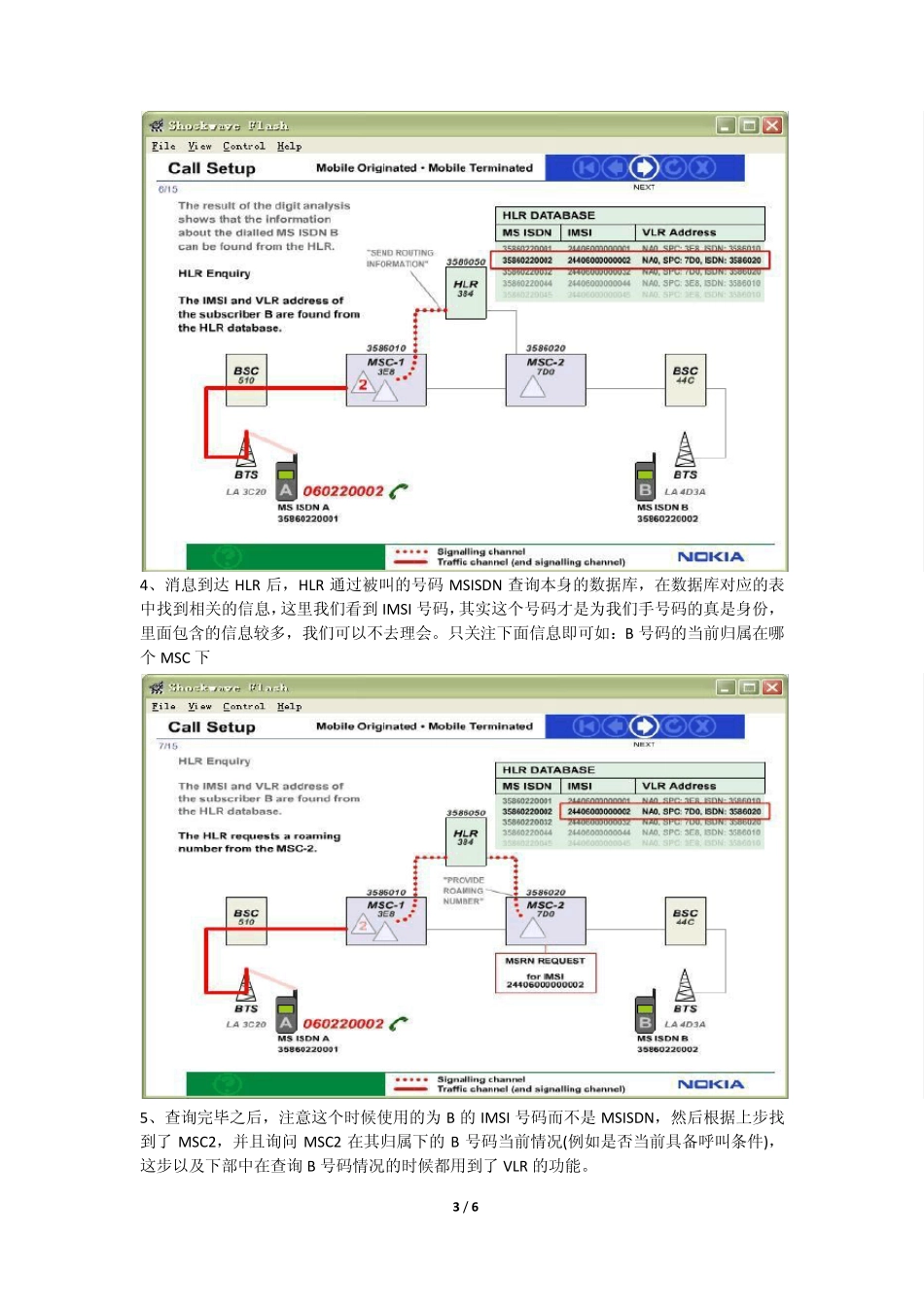

1 / 6 首先先介绍一下图中的设备： BTS 基站，一般为我们看到的信号塔下的小房子里面的设备 BSC为基站控制器， 一般在运营商机房中摆放，通常控制多个BTS工作， 以上两个为BSS系统，也就是无线接入系统。顾名思义为与我们手机信号等相关信息有关。 MSC为程控交换机 ，就是一般在市局机房里面，我们电话完成线路交换的重要设备。 HLR 为归属位置寄存器，存放号码资源，我们用户的信息等以及一些智能业务、电话费用等均在里面存放，是一个大型数据库。 VLR拜访位置寄存器，在下图中没有标注，因为现在的交换机设备已经将 VLR功能包括了也就是说 VLR与MSC是一个设备了，他的功能是临时存放用户号码资源以及控制电话接续资源等相关功能。 下面将从按照一个最简单的电话接续流程来给大家讲解一下电话是怎么接续的。 1， 首先为手机A 拨打手机B 在这里A 的号码为MSISDN 35860220001，这个号码可以理解为平时我们使用的8613XXXXXXXXX，那么现在就清晰了。当我们的手机通过信号塔呼叫B 的号码060220002，这个时候 BTS、BSC 将呼叫信号透明传输给 MSC 进行分析。 2 / 6 2、MSC 收到下面传来的信号，并且进行分析（中间还根据情况判断主叫和被叫的权限等），分析到被叫号码为我们正常用的 MSISDN 手机号码 060220002（在中国为 13XXXXXXXXX） 3、通过这个号码 060220002（在中国为 13XXXXXXXXX）的前几位就能判断出这个号码归属在哪个 HLR 下面，并且同时向 HLR 发出所要改号码的信息资源，以便下一步电话接续之用。 3 / 6 4、消息到达 HLR 后，HLR 通过被叫的号码 MSISDN 查询本身的数据库，在数据库对应的表中找到相关的信息，这里我们看到 IMSI 号码，其实这个号码才是为我们手号码的真是身份，里面包含的信息较多，我们可以不去理会。只关注下面信息即可如：B 号码的当前归属在哪个 MSC 下 5、查询完毕之后，注意这个时候使用的为 B 的 IMSI 号码而不是 MSISDN，然后根据上步找到了 MSC2，并且询问 MSC2 在其归属下的 B 号码当前情况(例如是否当前具备呼叫条件)，这步以及下部中在查询 B 号码情况的时候都用到了 VLR 的功能。 4 / 6 6、通过查询 VLR 看现在用户的位置信息，属于哪个小区下面，并且是否空闲，如果空闲，则有 VLR 临时分配一个能体现出自己位置信息的号码 MSRN 漫游号码（注意这个不是我们经常提到的漫游）3856077XXX，将改号码反馈给 HLR。 7、HLR...
