扫描特征建模201109

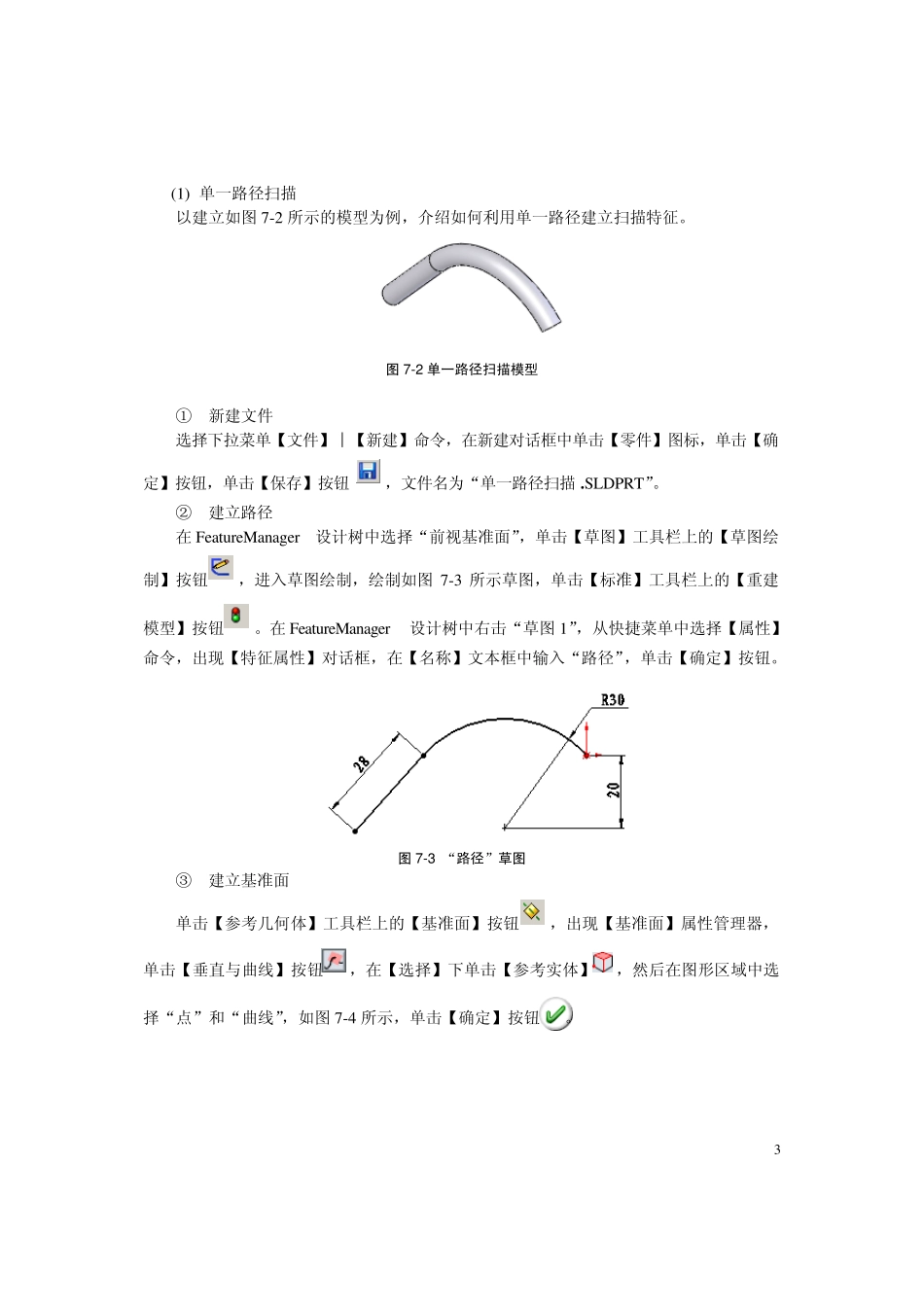

第7 章 扫描和放样特征建模【教学提示】 扫描特征是建模中常用的一类特征，该特征是通过沿着一条路径移动轮廓（截面）来生成基体、凸台、切除实体，生成曲面。 放样特征也是建模中常用的一类特征，该特征是通过将多个轮廓进行过渡生成或切除实体，生成曲面。【教学要求】  掌握扫描特征的概念与建立方法  掌握放样特征的概念与建立方法  能综合应用扫描、放样特征建立各种实体。 7 .1 扫描特征 扫描是一断面轮廓沿着一条路径的起点到终点所扫过面积的集合，常用于建构变化较多且不规则的模型。为了使扫描的模型更具多样性，通常会加入一条甚至多条引导线以控制其外形。 7 .1 .1 扫描特征的条件 建立扫描特征，必须同时具备扫描路径和扫描轮廓，当扫描特征的中间截面要求变化时，应定义扫描特征的引导线。 1 . 扫描路径：扫描路径描述了轮廓运动的轨迹，有下面几个特点。 (1 ) 扫描特征只能有一条扫描路径。 (2 ) 可以使用已有模型的边线或曲线，可以是草图中包含的一组草图曲线，也可以是曲线特征。 (3 ) 可以是开环的或闭环的。 (4 ) 扫描路径的起点必须位于轮廓的基准面上。 (5 ) 扫描路径不能有自相交叉的情况。 2 . 扫描轮廓：使用草图定义扫描特征的截面，草图有下面几点要求。 (1 ) 基体或凸台扫描特征的轮廓应为闭环。曲面扫描特征的轮廓可为开环或闭环。都不能有自相交叉的情况。 (2 ) 草图可以是嵌套或分离的，但不能违背零件和特征的定义。 (3 ) 扫描截面的轮廓尺寸不能过大，否则可能导致扫描特征的交叉情况。 3 . 引导线：引导线是扫描特征的可选参数。利用引导线，可以建立变截面的扫描特征。由于截面是沿路径扫描的，如果需要建立变截面扫描特征(轮廓按一定方法产生变化)，则需要加入引导线。使用引导线的扫描，扫描的中间轮廓由引导线确定。在使用引导线时需 要注意以下几点。 (1 ) 引导线可以是草图曲线、模型边线或曲线。 (2 ) 引导线必须和截面草图相交于一点。 (3 ) 使用引导线的扫描依最短的引导线或扫描路径为准，因此引导线应该比扫描路径短，这样便于对截面的控制。 7 .1 .2 简单扫描 一个扫描轮廓、一条扫描路径组成了最简单的扫描特征，即扫描轮廓沿扫描路径运动形成特征。 1 . 创建【简单扫描】的操作步骤如下： (1 ) 在一基准面上绘制一个闭环的非相交轮廓。 (2 ) 生成轮廓将遵循的路径。使用草图、现有的模型边线或曲线。 (3 )...
