旋转闪蒸干燥机使用说明书

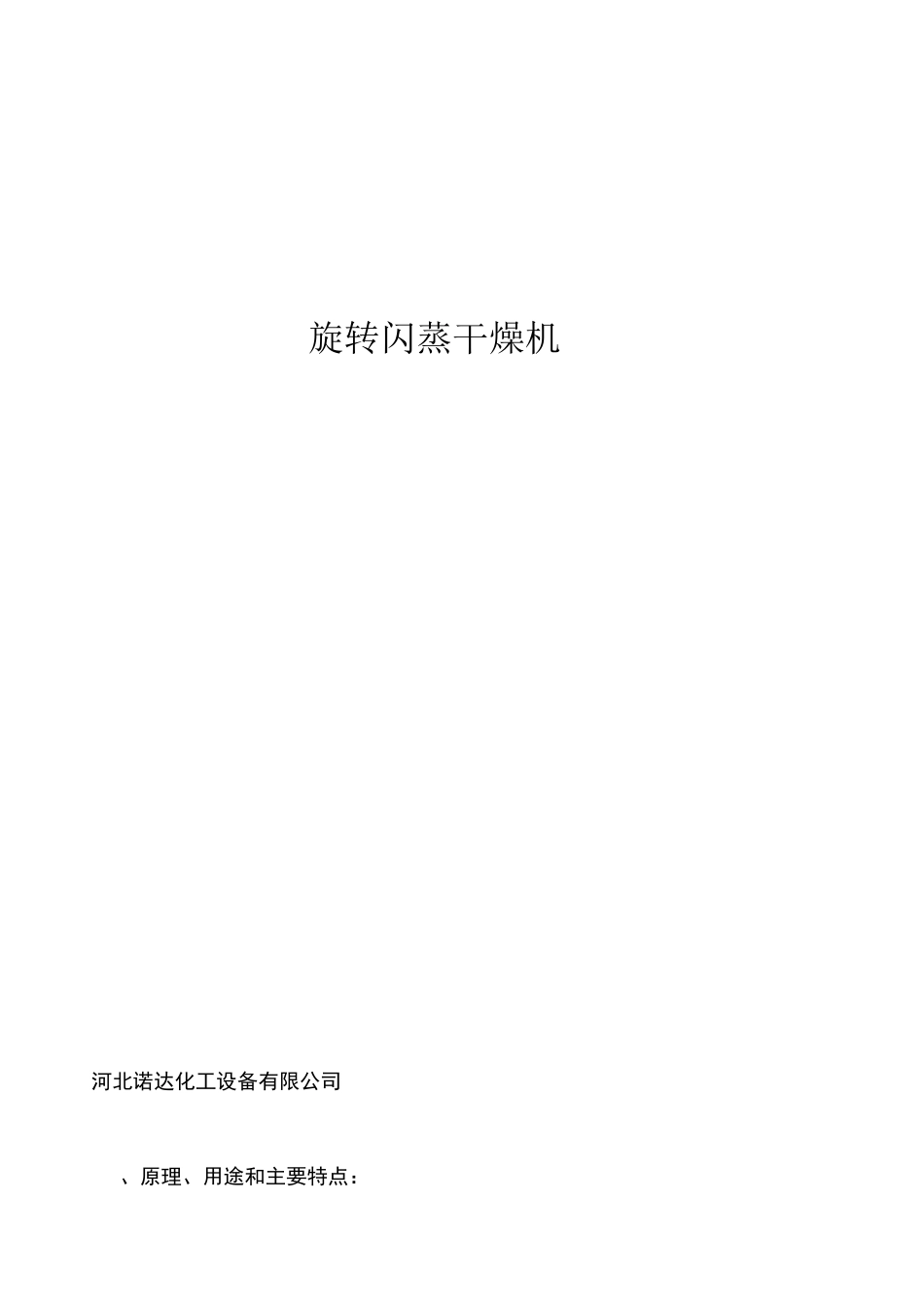

旋转闪蒸干燥机使用说明书_第1页
1/9

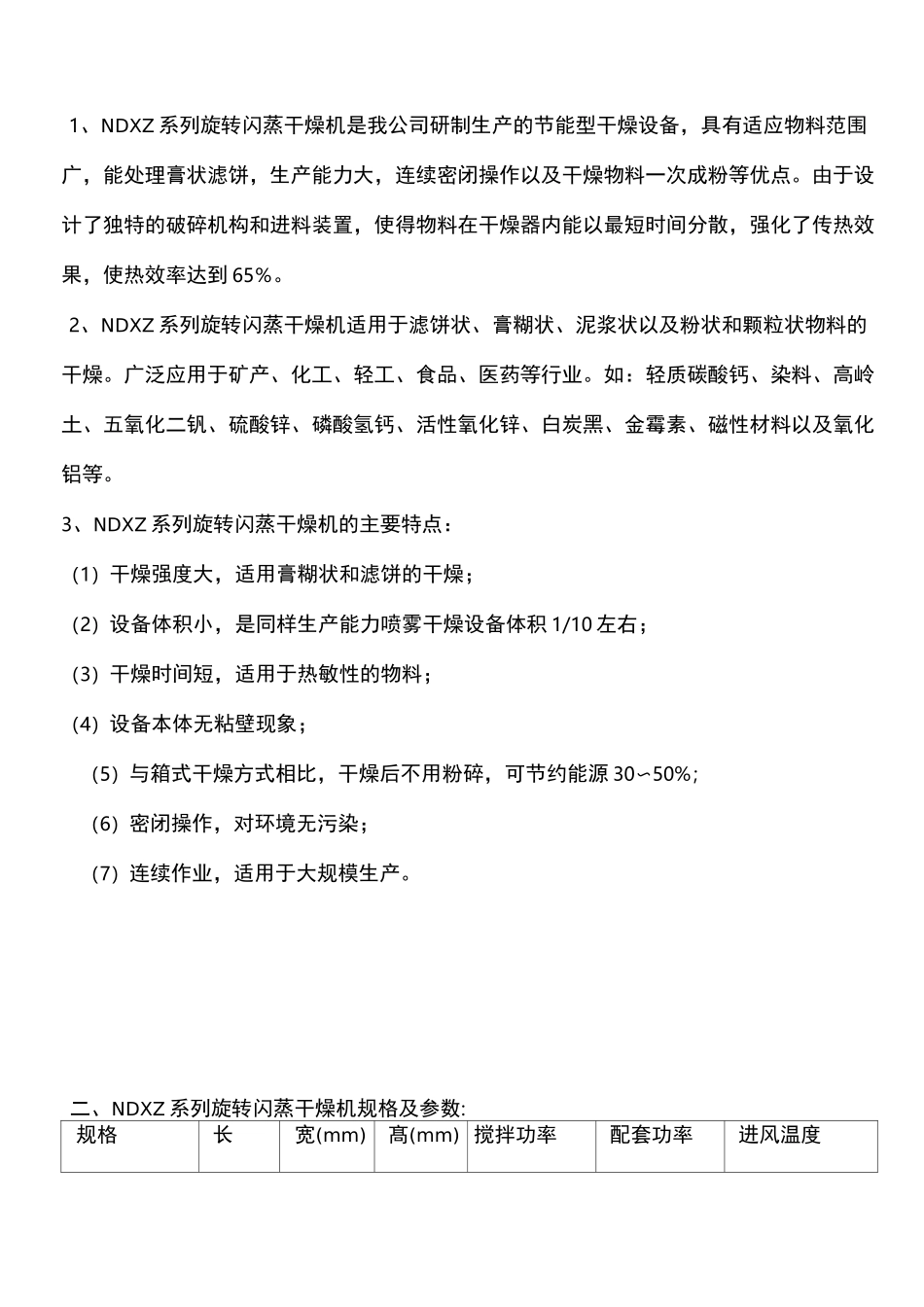

旋转闪蒸干燥机使用说明书_第2页
2/9
旋转闪蒸干燥机使用说明书_第3页
3/9
旋转闪蒸干燥机河北诺达化工设备有限公司、原理、用途和主要特点:1、NDXZ 系列旋转闪蒸干燥机是我公司研制生产的节能型干燥设备,具有适应物料范围广,能处理膏状滤饼,生产能力大,连续密闭操作以及干燥物料一次成粉等优点。由于设计了独特的破碎机构和进料装置,使得物料在干燥器内能以最短时间分散,强化了传热效果,使热效率达到 65%。2、NDXZ 系列旋转闪蒸干燥机适用于滤饼状、膏糊状、泥浆状以及粉状和颗粒状物料的干燥。广泛应用于矿产、化工、轻工、食品、医药等行业。如:轻质碳酸钙、染料、高岭土、五氧化二钒、硫酸锌、磷酸氢钙、活性氧化锌、白炭黑、金霉素、磁性材料以及氧化铝等。3、NDXZ 系列旋转闪蒸干燥机的主要特点:(1)干燥强度大,适用膏糊状和滤饼的干燥;(2)设备体积小,是同样生产能力喷雾干燥设备体积 1/10 左右;(3)干燥时间短,适用于热敏性的物料;(4)设备本体无粘壁现象;(5)与箱式干燥方式相比,干燥后不用粉碎,可节约能源 30〜50%;(6)密闭操作,对环境无污染;(7)连续作业,适用于大规模生产。二、NDXZ 系列旋转闪蒸干燥机规格及参数:规格长宽(mm)髙(mm) 搅拌功率配套功率进风温度干空湿物料1加料机.>热风炉:干燥塔(mm)(kW)(kW)Cc)NDXZ50032801350370015-22100-450NDXZ800432019003960三、、系统配置:1、NDXZ 系列旋转闪蒸干燥机整个系统,由七大部分组成:(1)热风炉(2)干燥塔(3)加料机(4)分离收尘装置:一级旋风分离器、二级布袋收尘器或二级水浴收尘器(5)供、引风机(6)附属装置(7)电气控制系统2、工艺过程:(1)热风炉:为系统提供所需热风,根据物料及用户要求不同,也可由蒸汽或导热油换热器、直燃烟气炉替代。(2)干燥塔:物料在其内部进行热量交换、蒸发水份达到干燥目的。(3)分离收尘装置:干燥的物料经分离装置将风与物料分开,物料由排料口排出,废气排放,根据物料及用户要求不同可采用单级收尘,两级收尘或多级收尘。(4)加料机:单(双)螺旋加料机,加料速度无级可调。(5)引风机:完成干燥介质的输送。(6)附属设备:完成系统联接及干燥所需要的基本配置。(7)电气控制系统:完成干燥过程所需的温度、电器、测控(可分为普通控制、自动控制)。3、本装置为非标设备,针对不同的物料有不同的配置,一般情况下根据物料的不同参数进行系统设计,不同的物料除干燥主塔结构有差异外,系统配置也不尽相同,工业生产是连续生产,所以系统配置要经详细的...
