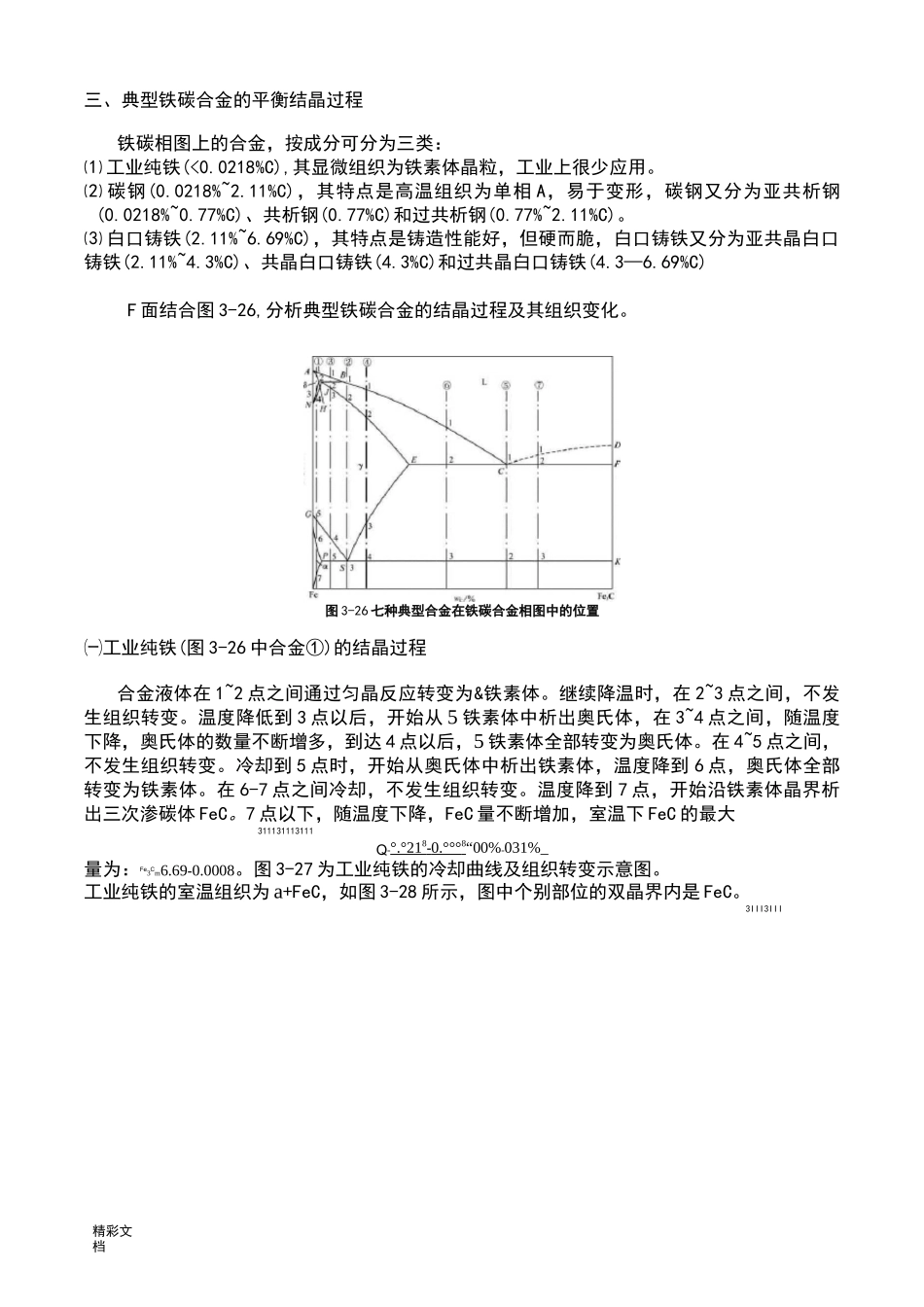

精彩文档三、典型铁碳合金的平衡结晶过程铁碳相图上的合金，按成分可分为三类：⑴ 工业纯铁(<0.0218%C),其显微组织为铁素体晶粒，工业上很少应用。⑵ 碳钢(0.0218%~2.11%C)，其特点是高温组织为单相 A，易于变形，碳钢又分为亚共析钢(0.0218%~0.77%C)、共析钢(0.77%C)和过共析钢(0.77%~2.11%C)。⑶ 白口铸铁(2.11%~6.69%C)，其特点是铸造性能好，但硬而脆，白口铸铁又分为亚共晶白口铸铁(2.11%~4.3%C)、共晶白口铸铁(4.3%C)和过共晶白口铸铁(4.3—6.69%C)F 面结合图 3-26,分析典型铁碳合金的结晶过程及其组织变化。图 3-26 七种典型合金在铁碳合金相图中的位置㈠工业纯铁(图 3-26 中合金①)的结晶过程合金液体在 1~2 点之间通过匀晶反应转变为&铁素体。继续降温时，在 2~3 点之间，不发生组织转变。温度降低到 3 点以后，开始从 5 铁素体中析出奥氏体，在 3~4 点之间，随温度下降，奥氏体的数量不断增多，到达 4 点以后，5 铁素体全部转变为奥氏体。在 4~5 点之间，不发生组织转变。冷却到 5 点时，开始从奥氏体中析出铁素体，温度降到 6 点，奥氏体全部转变为铁素体。在 6-7 点之间冷却，不发生组织转变。温度降到 7 点，开始沿铁素体晶界析出三次渗碳体 FeC。7 点以下，随温度下降，FeC 量不断增加，室温下 FeC 的最大311131113111Q=°.°21 8 - 0.°°° 8 “00%=031%_量为：Fe3Cm6.69-0.0008。图 3-27 为工业纯铁的冷却曲线及组织转变示意图。工业纯铁的室温组织为 a+FeC，如图 3-28 所示，图中个别部位的双晶界内是 FeC。3III3III精彩文档图 3-27 工业纯铁的冷却曲线及组织转变示意图㈡共析钢（图 3-26 中合金②）的结晶过程共析钢的含碳量为 0.77%，超过了包晶线上最大的含碳量 0.53%,因此冷却时不发生包晶转变，其结晶过程及组织转变示于图 3-29。合金液体在 1~2 点间通过匀晶反应转变为奥氏体。在 2~3 点之间，不发生组织转变。到达 3 点以后，发生共析转变：丫Ta+FeC,由奥氏体相同时析出铁素体和渗碳体。反应结束后，奥氏体全部转变为珠光7体。继续冷却会从珠光体的铁素体中析出少量的三次渗碳体，但是它们往往依附在共析渗碳体上，难于分辨。共析钢的室温组织为 100%的珠光体，如图 3-30 所示。由图 3-30 可以看出，珠光体是铁素体与渗碳体片层相间的组织，呈指纹状，其中白色的基底为铁素体，黑色的层片为渗碳体。室温下珠光体中两相的相对重量百分比为：㈢亚共析...
