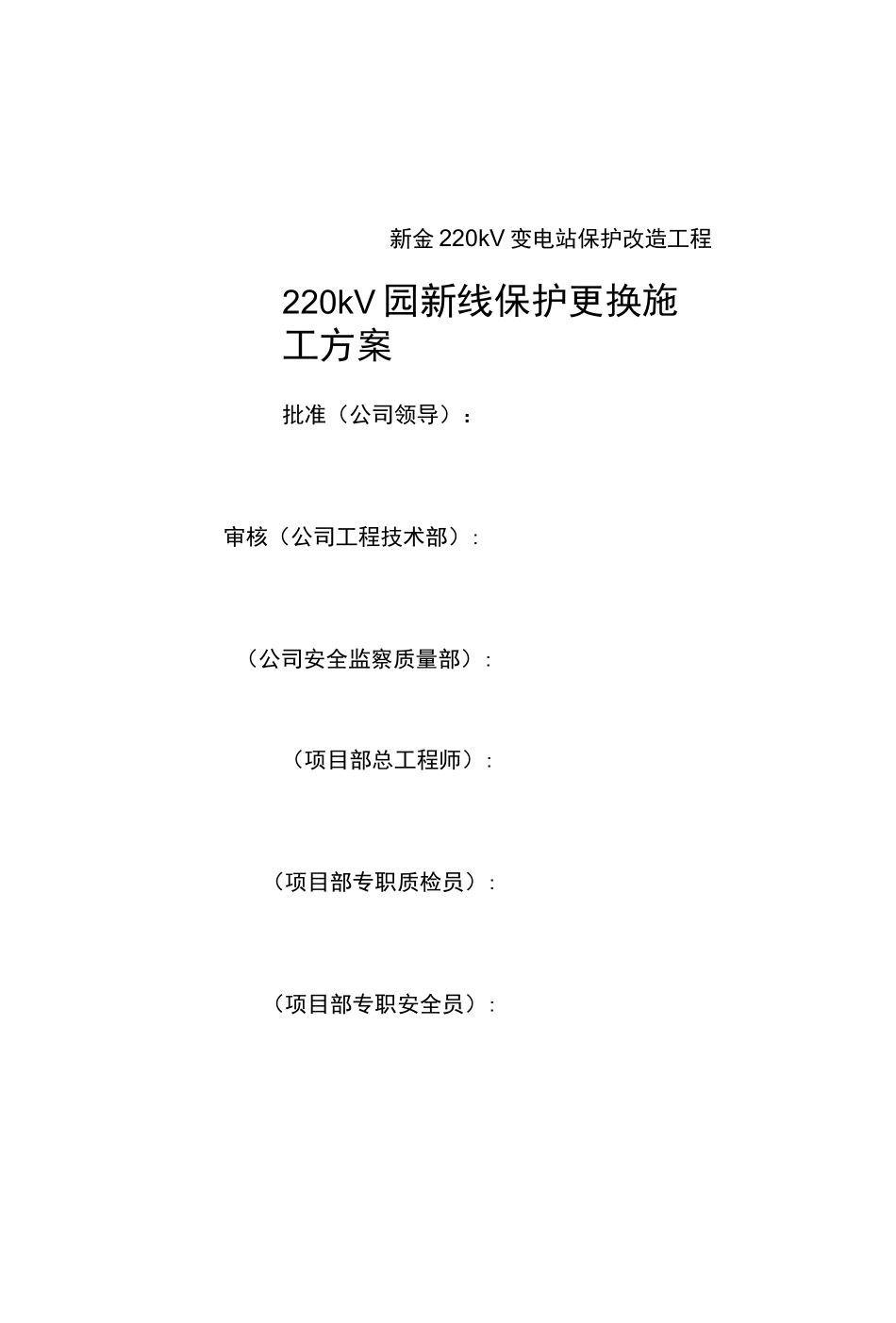

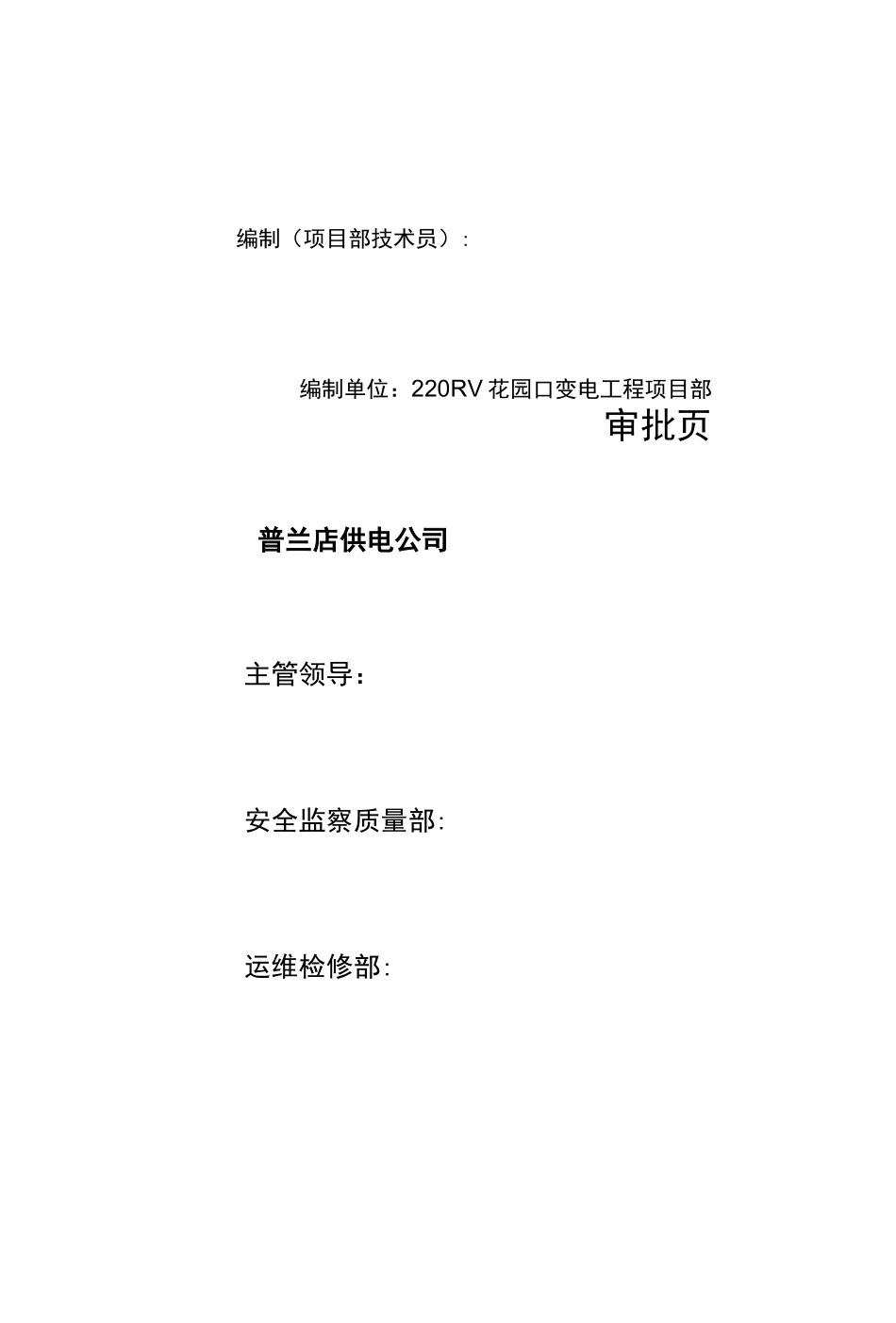

22园新金 220kV 变电站保护改造工程施工方案220kV 花园口变电工程项目部新金 220kV 变电站保护改造工程220kV 园新线保护更换施工方案批准（公司领导）：审核（公司工程技术部）:（公司安全监察质量部）:（项目部总工程师）:（项目部专职质检员）:（项目部专职安全员）:年编制（项目部技术员）:编制单位：220RV 花园口变电工程项目部审批页普兰店供电公司主管领导：安全监察质量部:运维检修部:电力调度控制中心:年月年月审批页大连供电公司副总工=安全监察质量部:运维检修部:电力调度控制中心:建设部:目录1 编制依据 12 工程概况 13 作业内容及工作量 14 计划工期及作业进度安排 15 施工组织措施 36 施工技术措施 47 施工安全措施 48 危险点分析及控制措施 59 文明施工措施 51 编制依据施工合同及安全合同沈阳电力勘测设计院本工程施工图纸及厂家装配图及使用说明书《新金 220 千伏变电站保护改造工程施工组织设计》《国家电网公司基建质量管理规定》国网（基建 2）112-2014《国家电网公司基建安全管理规定》国网（基建/2）173-2014《国家电网公司输变虹程安全文明施工标准化管理办法》国网（基建/3）187-2014《国家电网公司电力建设工程施工技术管理导则》国家电网工〔2003〕153 号《国家电网公司输变电工程标准工艺施工工艺示范手册》（2011 版）《国家电网公司电力安全工程规范（变电部分）》［20091664 号《电气装置安装工程盘、柜及二次回路接线施工及验收规范》《继电保护和电网安全自动装置检验规程》DL/T955-2006《国家电网公司十八项电网重大反事故措施》2 工程概况新建花园口 220kV 智能开关站“n”接在 220kV 庄新线、庄新线上供电。为满足上述需求,需将220kV 庄新线、庄新线保护更换，并重新命名为 220kV 庄园甲线、庄园乙线。为保证新金 220kV 变电站保护改造工程安全、有序、优质的完成，辽宁省送变电工程公司按工程承包合同及施工组织设计要求，设立了工程项目管理组织机构，在大连供电公司基建部的管理之下，负责施工、配合验收等工作。3 作业内容及工程量将 220kV 庄新线保护柜 PRCS902BF-32Q 和 PRCS901A-32 中保护装置各更换三套插件，更换后保护型号均为 PCS-931AM。保护柜端子排及外部电缆回路保持不变。第一套保护保留专用光纤通道，第二套保护保留复用通道，复用接口装置更换为新型号 MUX-2MD,实现与花园口智能站对接。线路重新命名 220kV 园新线。4 计划工期及作业...
