ZLP系列河北电动吊篮使用说明书

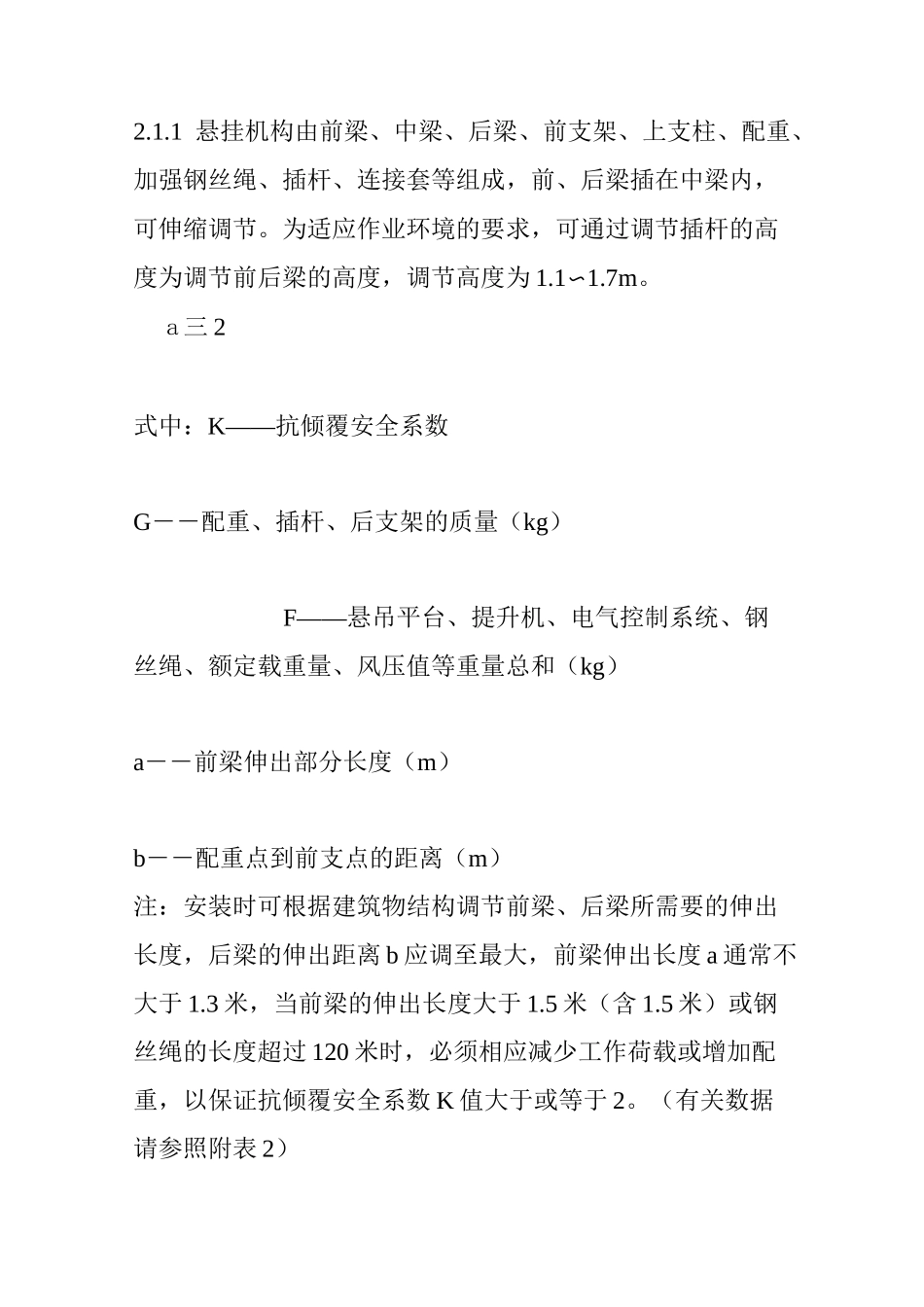

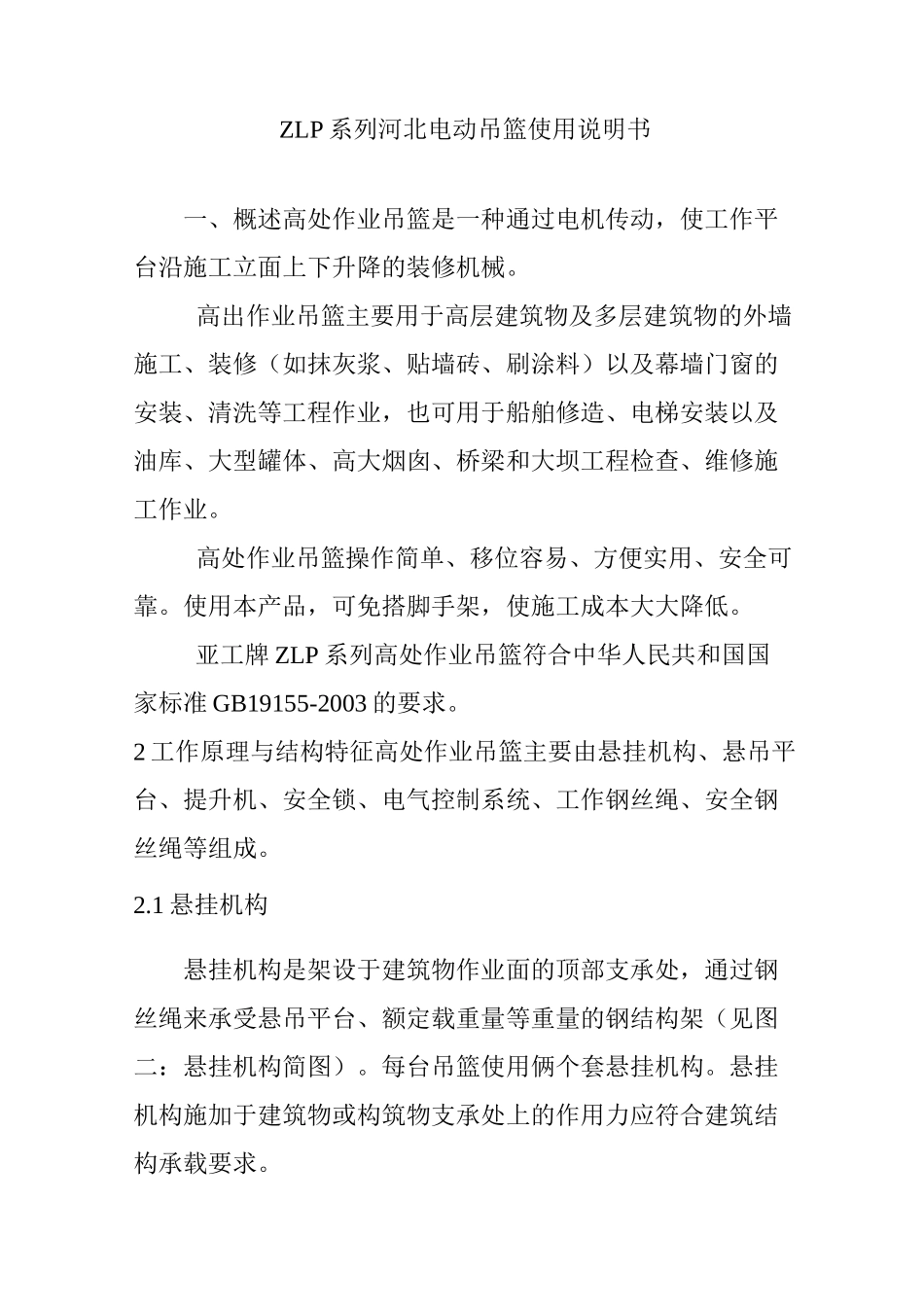

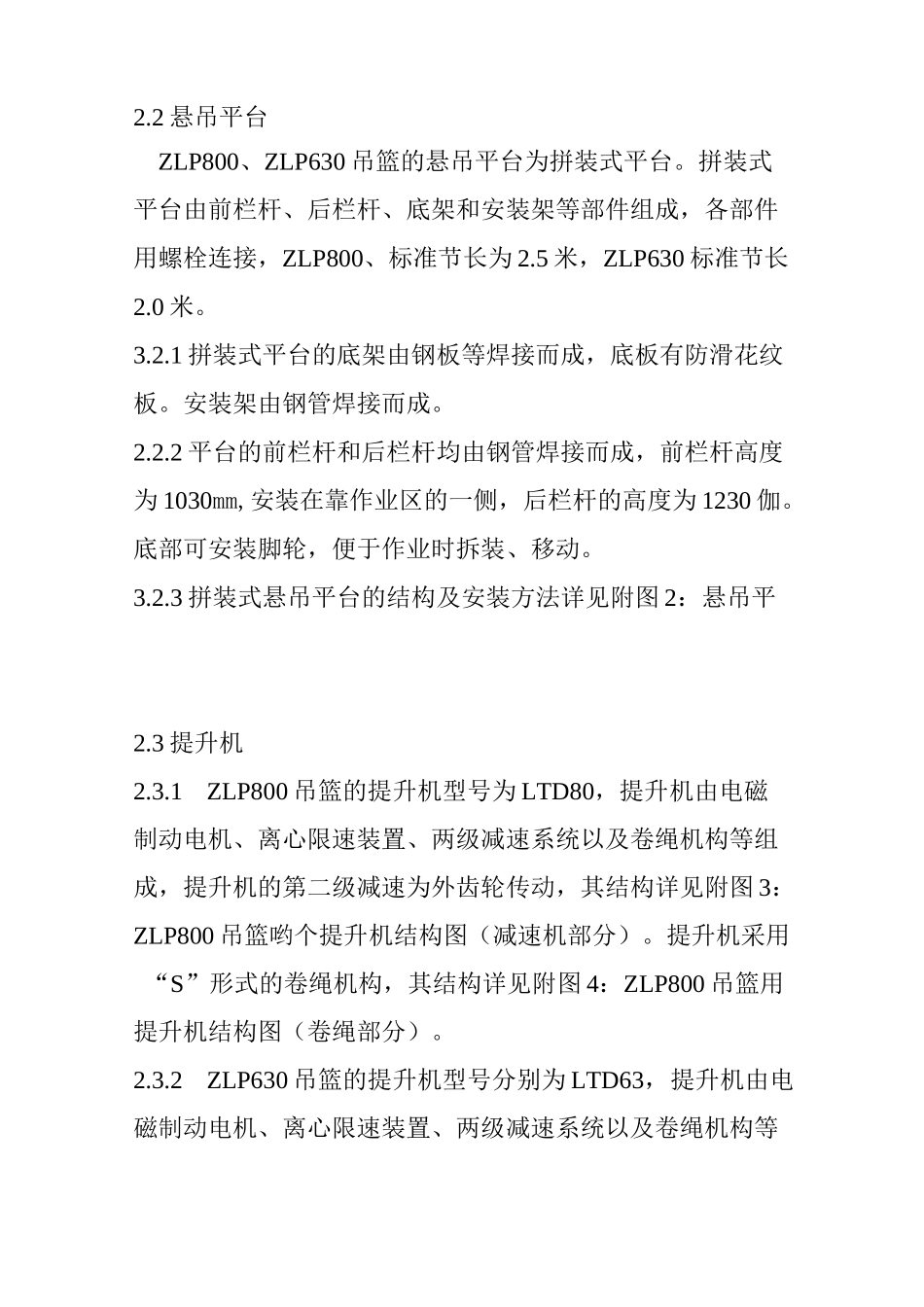

ZLP 系列河北电动吊篮使用说明书一、概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。高处作业吊篮操作简单、移位容易、方便实用、安全可靠。使用本产品，可免搭脚手架，使施工成本大大降低。亚工牌 ZLP 系列高处作业吊篮符合中华人民共和国国家标准 GB19155-2003 的要求。2 工作原理与结构特征高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。2.1 悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架（见图二：悬挂机构简图）。每台吊篮使用俩个套悬挂机构。悬挂机构施加于建筑物或构筑物支承处上的作用力应符合建筑结构承载要求。2.1.1 悬挂机构由前梁、中梁、后梁、前支架、上支柱、配重、加强钢丝绳、插杆、连接套等组成，前、后梁插在中梁内，可伸缩调节。为适应作业环境的要求，可通过调节插杆的高度为调节前后梁的高度，调节高度为 1.1〜1.7m。a 三 2式中：K——抗倾覆安全系数G――配重、插杆、后支架的质量（kg）F——悬吊平台、提升机、电气控制系统、钢丝绳、额定载重量、风压值等重量总和（kg）a――前梁伸出部分长度（m）b――配重点到前支点的距离（m）注：安装时可根据建筑物结构调节前梁、后梁所需要的伸出长度，后梁的伸出距离 b 应调至最大，前梁伸出长度 a 通常不大于 1.3 米，当前梁的伸出长度大于 1.5 米（含 1.5 米）或钢丝绳的长度超过 120 米时，必须相应减少工作荷载或增加配重，以保证抗倾覆安全系数 K 值大于或等于 2。（有关数据请参照附表 2）2.2 悬吊平台ZLP800、ZLP630 吊篮的悬吊平台为拼装式平台。拼装式平台由前栏杆、后栏杆、底架和安装架等部件组成，各部件用螺栓连接，ZLP800、标准节长为 2.5 米，ZLP630 标准节长2.0 米。3.2.1 拼装式平台的底架由钢板等焊接而成，底板有防滑花纹板。安装架由钢管焊接而成。2.2.2 平台的前栏杆和后栏杆均由钢管焊接而成，前栏杆高度为 1030mm,安装在靠作业区的一侧，后栏杆的高度为 1230 伽。底部可安装脚轮，便于作业时拆装、移动。3.2.3 拼装式悬吊平台的结...
