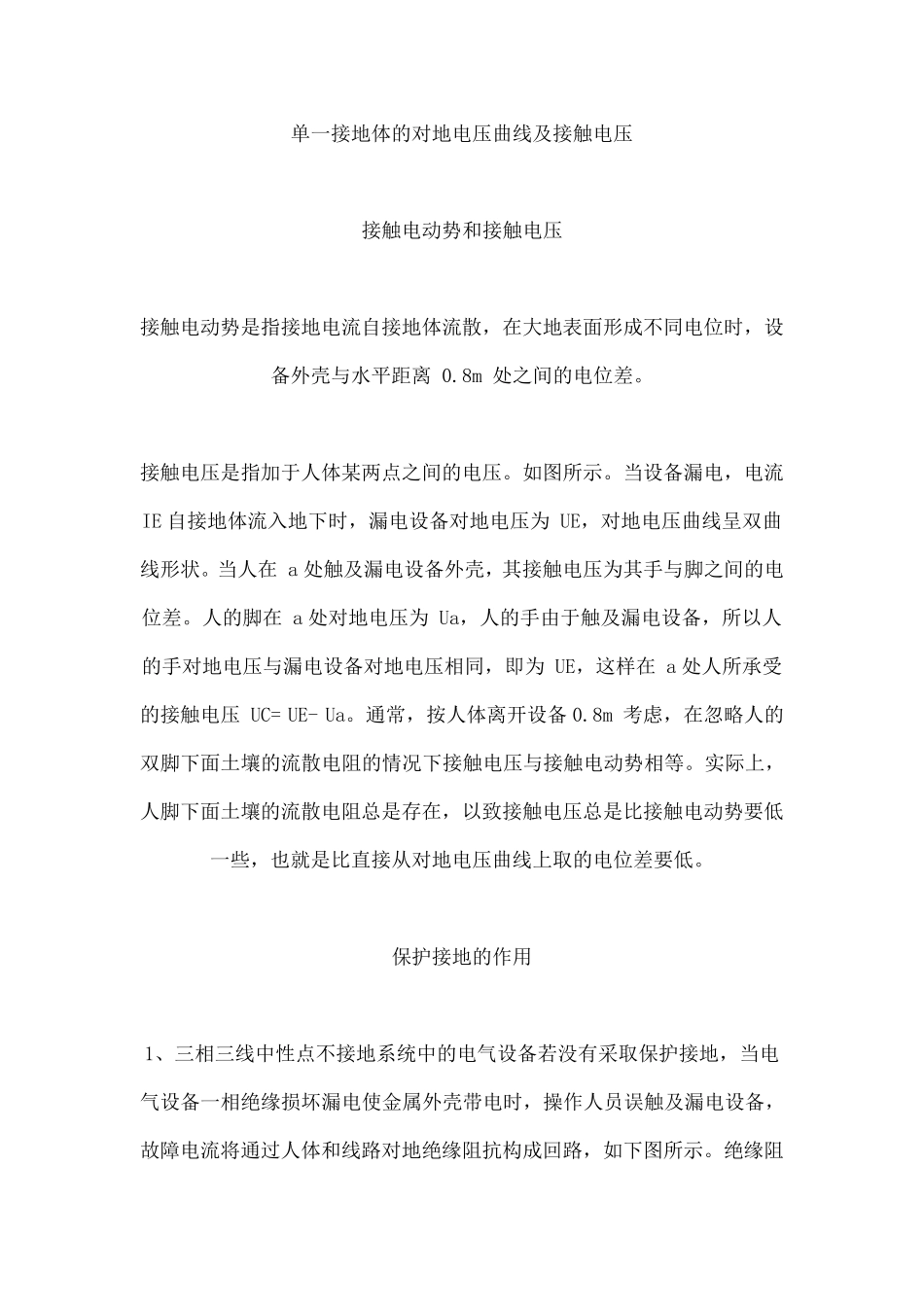

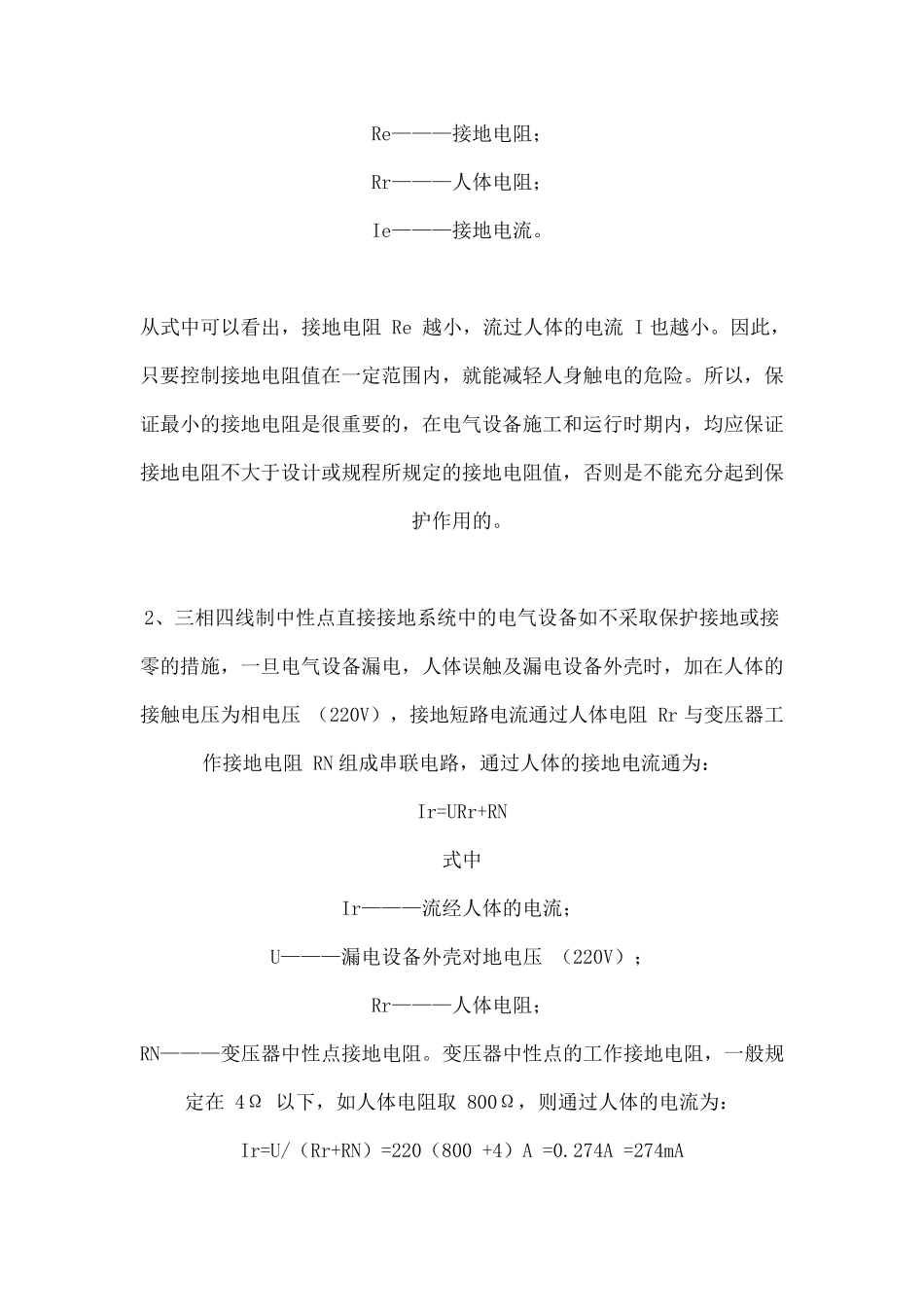

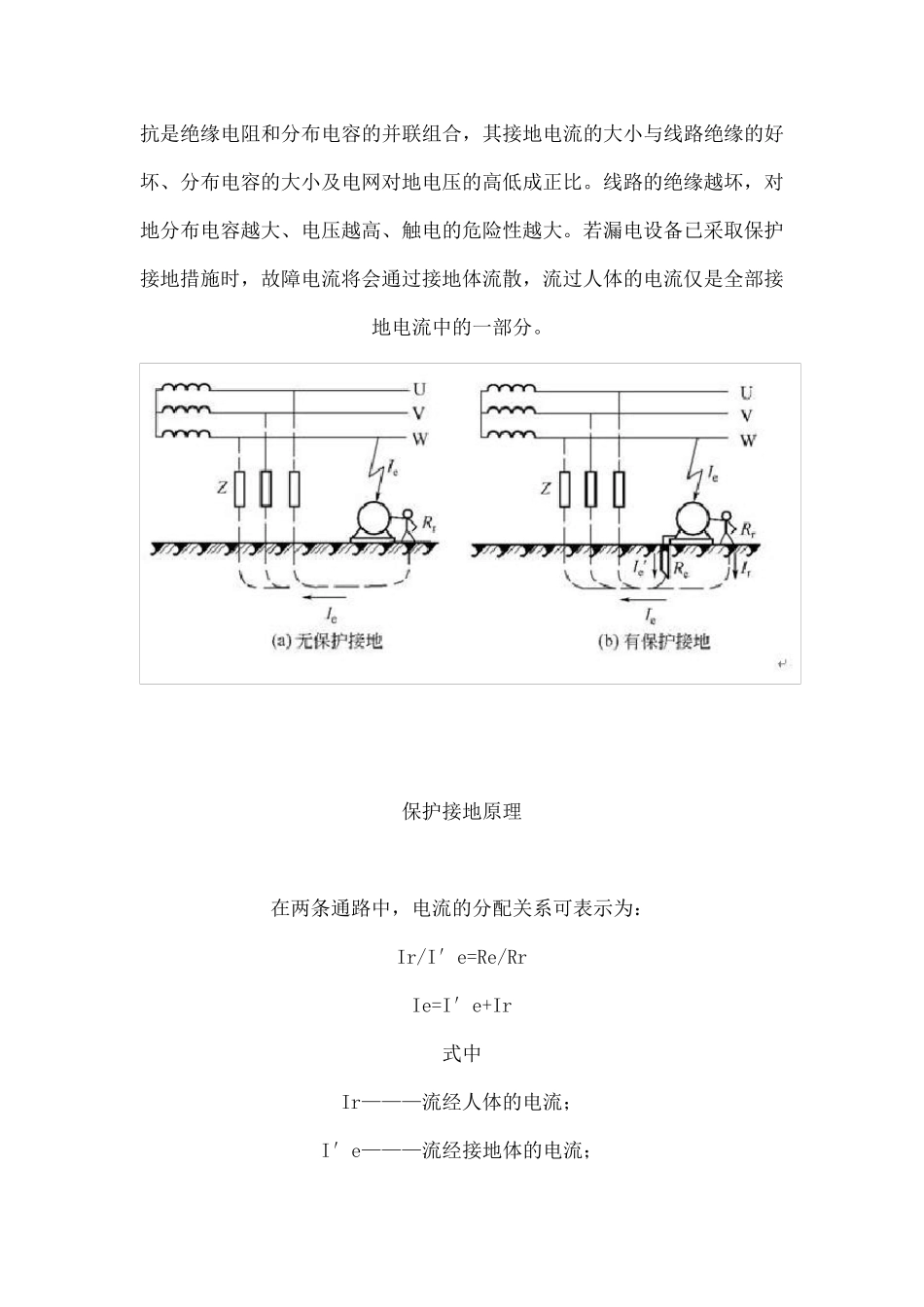

单一接地体的对地电压曲线及接触电压 接触电动势和接触电压 接触电动势是指接地电流自接地体流散，在大地表面形成不同电位时，设备外壳与水平距离 0.8m 处之间的电位差。 接触电压是指加于人体某两点之间的电压。如图所示。当设备漏电，电流 IE 自接地体流入地下时，漏电设备对地电压为 UE，对地电压曲线呈双曲线形状。当人在 a 处触及漏电设备外壳，其接触电压为其手与脚之间的电位差。人的脚在 a 处对地电压为 Ua，人的手由于触及漏电设备，所以人的手对地电压与漏电设备对地电压相同，即为 UE，这样在 a 处人所承受的接触电压 UC= UE- Ua。通常，按人体离开设备0.8m 考虑，在忽略人的双脚下面土壤的流散电阻的情况下接触电压与接触电动势相等。实际上，人脚下面土壤的流散电阻总是存在，以致接触电压总是比接触电动势要低一些，也就是比直接从对地电压曲线上取的电位差要低。 保护接地的作用 1、三相三线中性点不接地系统中的电气设备若没有采取保护接地，当电气设备一相绝缘损坏漏电使金属外壳带电时，操作人员误触及漏电设备，故障电流将通过人体和线路对地绝缘阻抗构成回路，如下图所示。绝缘阻抗是绝缘电阻和分布电容的并联组合，其接地电流的大小与线路绝缘的好坏、分布电容的大小及电网对地电压的高低成正比。线路的绝缘越坏，对地分布电容越大、电压越高、触电的危险性越大。若漏电设备已采取保护接地措施时，故障电流将会通过接地体流散，流过人体的电流仅是全部接地电流中的一部分。 保护接地原理 在两条通路中，电流的分配关系可表示为： Ir/I′e=Re/Rr Ie=I′e+Ir 式中 Ir———流经人体的电流； I′e———流经接地体的电流； Re———接地电阻； Rr———人体电阻； Ie———接地电流。 从式中可以看出，接地电阻 Re 越小，流过人体的电流 I 也越小。因此，只要控制接地电阻值在一定范围内，就能减轻人身触电的危险。所以，保证最小的接地电阻是很重要的，在电气设备施工和运行时期内，均应保证接地电阻不大于设计或规程所规定的接地电阻值，否则是不能充分起到保护作用的。 2、三相四线制中性点直接接地系统中的电气设备如不采取保护接地或接零的措施，一旦电气设备漏电，人体误触及漏电设备外壳时，加在人体的接触电压为相电压 （220V），接地短路电流通过人体电阻 Rr 与变压器工作接地电阻 RN 组成串联电路，通过人体的接地电流通为： Ir=URr+RN 式中 Ir———流经人体的电流；...
