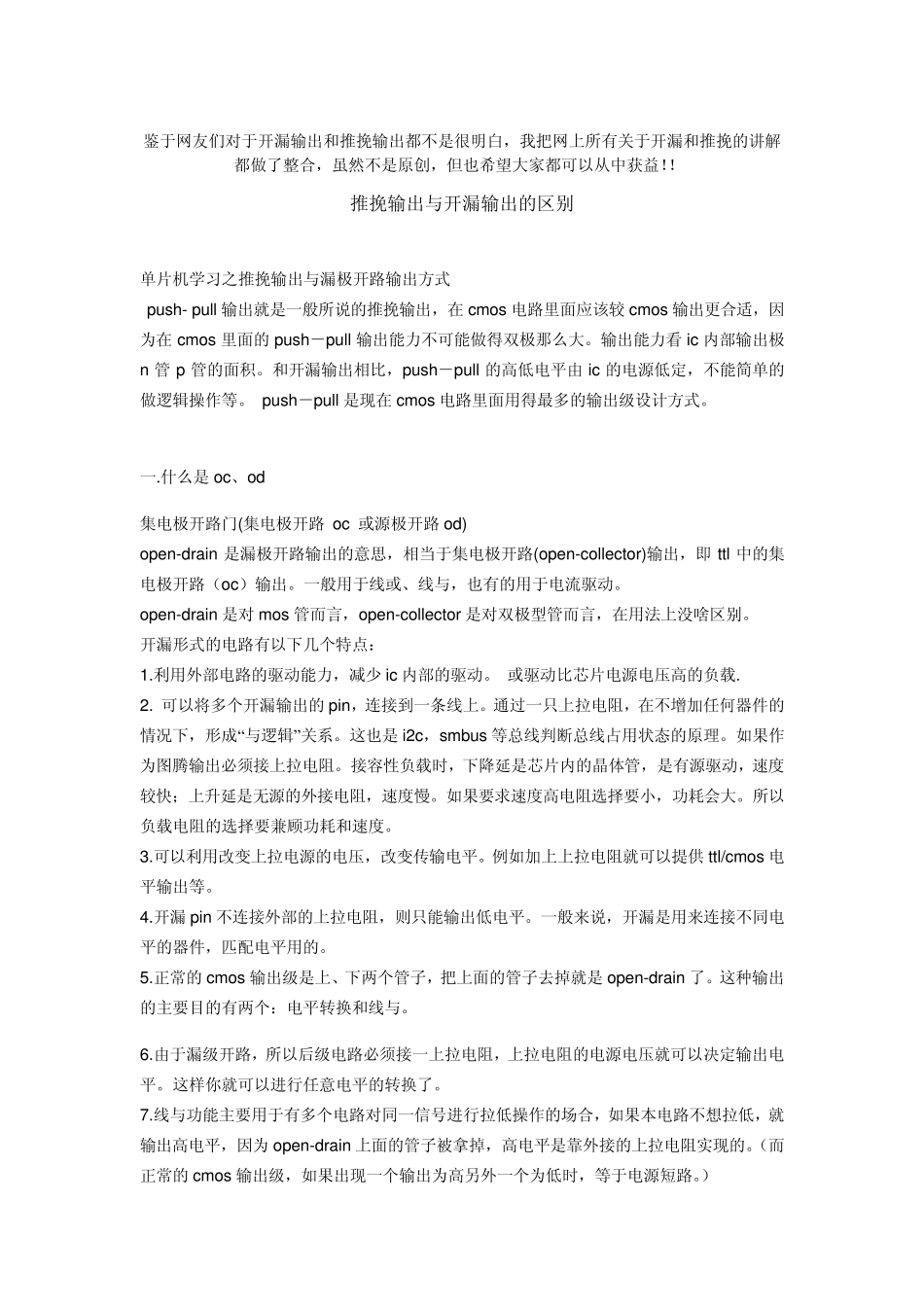

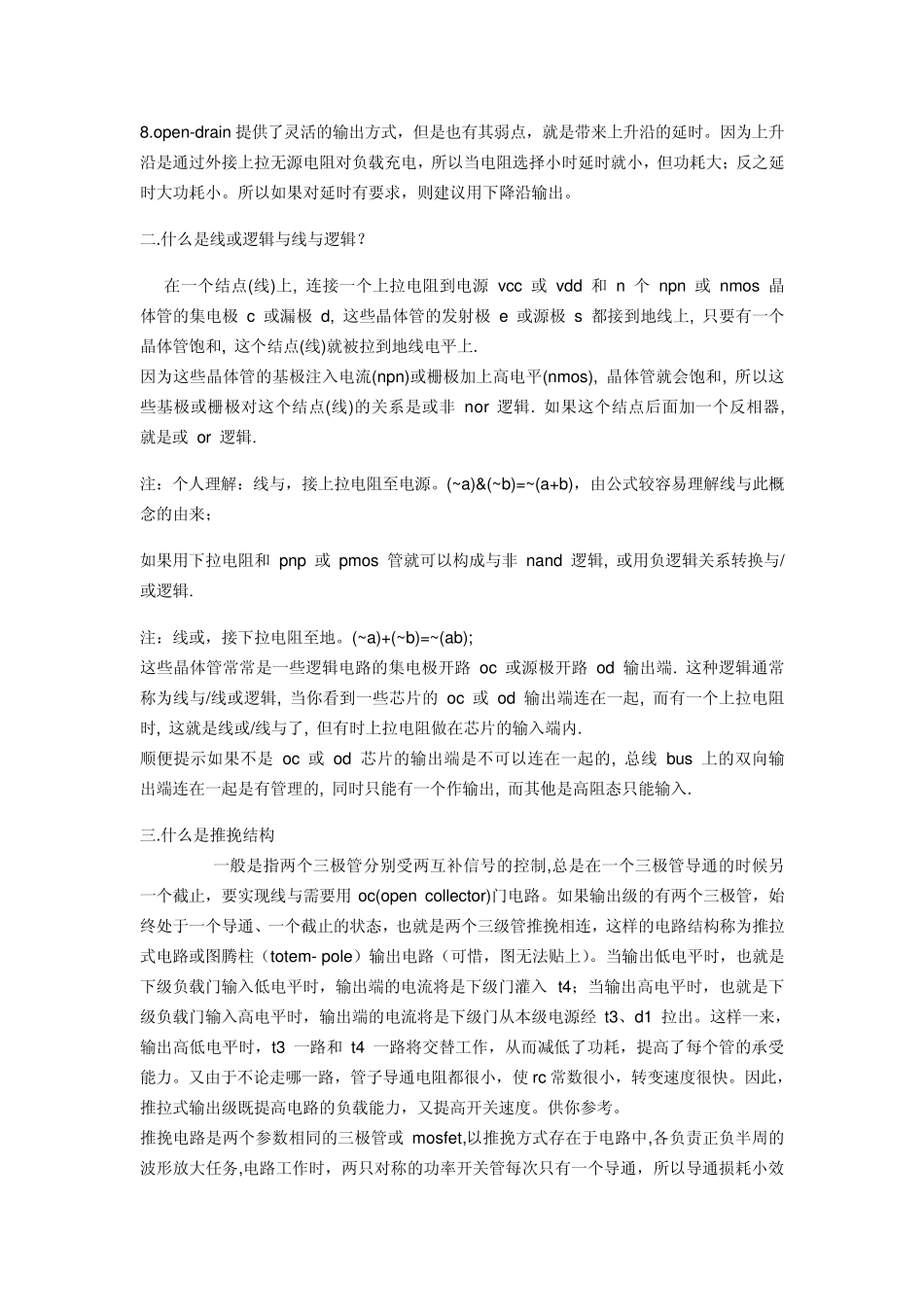

鉴于网友们对于开漏输出和推挽输出都不是很明白，我把网上所有关于开漏和推挽的讲解都做了整合，虽然不是原创，但也希望大家都可以从中获益！！ 推挽输出与开漏输出的区别 单片机学习之推挽输出与漏极开路输出方式 pu sh- pu ll 输出就是一般所说的推挽输出，在cmos 电路里面应该较cmos 输出更合适，因为在cmos 里面的pu sh－pu ll 输出能力不可能做得双极那么大。输出能力看ic 内部输出极n 管p 管的面积。和开漏输出相比，pu sh－pu ll 的高低电平由ic 的电源低定，不能简单的做逻辑操作等。 pu sh－pu ll 是现在cmos 电路里面用得最多的输出级设计方式。 一.什么是oc、od 集电极开路门(集电极开路 oc 或源极开路od) open-drain 是漏极开路输出的意思，相当于集电极开路(open-collector)输出，即 ttl 中的集电极开路（oc）输出。一般用于线或、线与，也有的用于电流驱动。 open-drain 是对mos 管而言，open-collector 是对双极型管而言，在用法上没啥区别。 开漏形式的电路有以下几个特点： 1.利用外部电路的驱动能力，减少 ic 内部的驱动。 或驱动比芯片电源电压高的负载. 2. 可以将多个开漏输出的pin，连接到一条线上。通过一只上拉电阻，在不增加任何器件的情况下，形成“与逻辑”关系。这也是i2c，smbu s 等总线判断总线占用状态的原理。如果作为图腾输出必须接上拉电阻。接容性负载时，下降延是芯片内的晶体管，是有源驱动，速度较快；上升延是无源的外接电阻，速度慢。如果要求速度高电阻选择要小，功耗会大。所以负载电阻的选择要兼顾功耗和速度。 3.可以利用改变上拉电源的电压，改变传输电平。例如加上上拉电阻就可以提供 ttl/cmos 电平输出等。 4.开漏pin 不连接外部的上拉电阻，则只能输出低电平。一般来说，开漏是用来连接不同电平的器件，匹配电平用的。 5.正常的cmos 输出级是上、下两个管子，把上面的管子去掉就是open-drain 了。这种输出的主要目的有两个：电平转换和线与。 6.由于漏级开路，所以后级电路必须接一上拉电阻，上拉电阻的电源电压就可以决定输出电平。这样你就可以进行任意电平的转换了。 7.线与功能主要用于有多个电路对同一信号进行拉低操作的场合，如果本电路不想拉低，就输出高电平，因为open-drain 上面的管子被拿掉，高电平是靠外接的上拉电阻实现的。（而正常的cmos 输出级，如果出现一个输出为高另外一个为低时，等于电源短路。） 8.open-drain...
