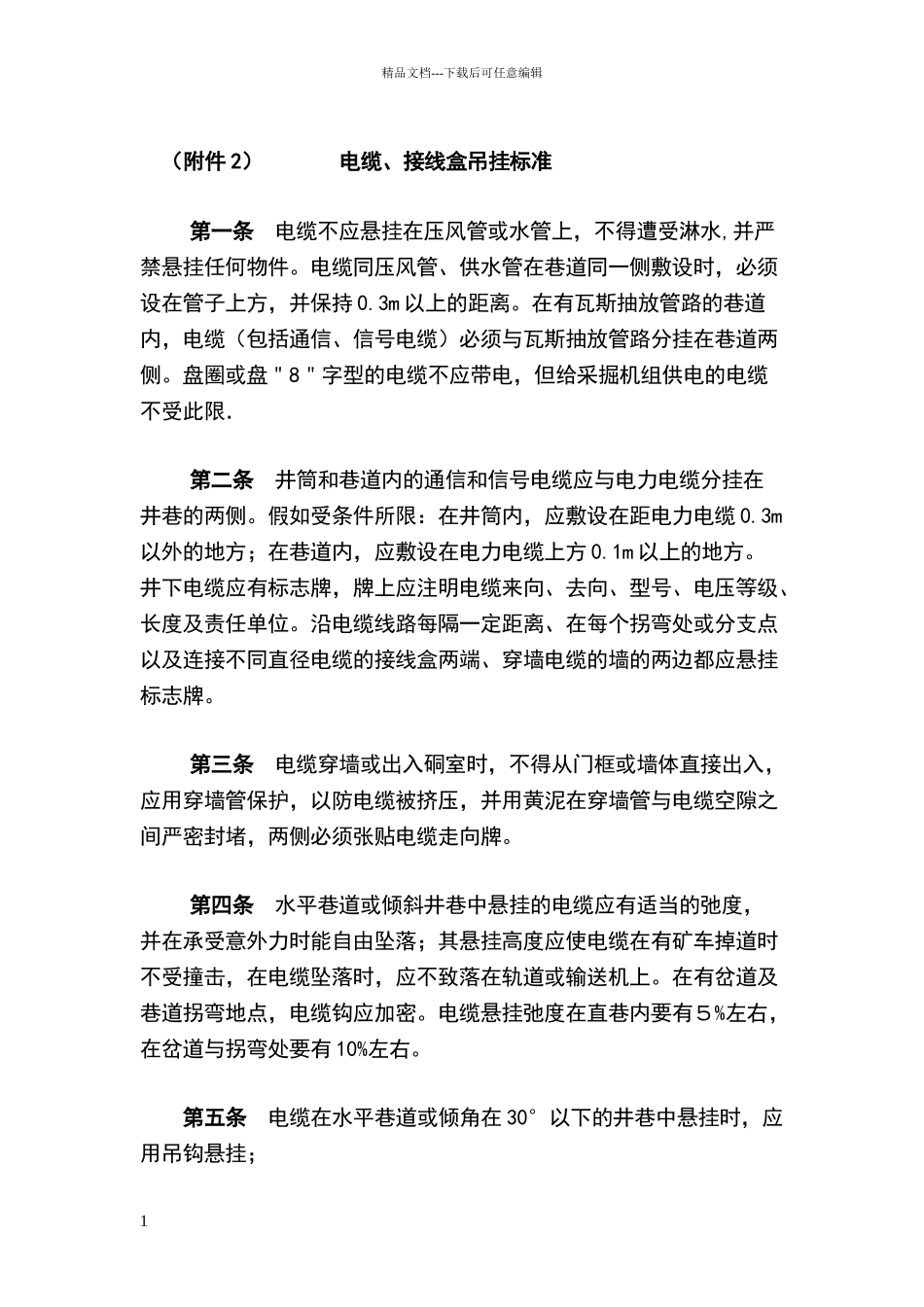

精品文档---下载后可任意编辑（附件 2） 电缆、接线盒吊挂标准第一条 电缆不应悬挂在压风管或水管上，不得遭受淋水,并严禁悬挂任何物件。电缆同压风管、供水管在巷道同一侧敷设时，必须设在管子上方，并保持 0.3m 以上的距离。在有瓦斯抽放管路的巷道内，电缆（包括通信、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。盘圈或盘＂8＂字型的电缆不应带电，但给采掘机组供电的电缆不受此限．第二条 井筒和巷道内的通信和信号电缆应与电力电缆分挂在井巷的两侧。假如受条件所限：在井筒内，应敷设在距电力电缆 0.3m以外的地方；在巷道内，应敷设在电力电缆上方 0.1m 以上的地方。井下电缆应有标志牌，牌上应注明电缆来向、去向、型号、电压等级、长度及责任单位。沿电缆线路每隔一定距离、在每个拐弯处或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应悬挂标志牌。第三条 电缆穿墙或出入硐室时，不得从门框或墙体直接出入，应用穿墙管保护，以防电缆被挤压，并用黄泥在穿墙管与电缆空隙之间严密封堵，两侧必须张贴电缆走向牌。第四条 水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度，并在承受意外力时能自由坠落；其悬挂高度应使电缆在有矿车掉道时不受撞击，在电缆坠落时，应不致落在轨道或输送机上。在有岔道及巷道拐弯地点，电缆钩应加密。电缆悬挂弛度在直巷内要有５%左右，在岔道与拐弯处要有 10%左右。第五条 电缆在水平巷道或倾角在 30°以下的井巷中悬挂时，应用吊钩悬挂；1精品文档---下载后可任意编辑第六条 电缆同侧敷设时，其顺序：监测、通讯、信号、高压、低压电缆自上而下分档吊挂，垂度适当，分档吊挂时电缆不准交叉悬挂。严禁铁丝捆扎悬挂电缆，电缆悬挂间距满足相关要求即可，不应过密，不准人为取直。监测线、通讯线和信号线必须入钩，且必须与动力电缆分开悬挂。禁止私拉乱扯。第七条 敷设固定动力电缆过程中遇到挡车器或横穿巷道的风水管路时电缆应从其上方通过，并在电缆与横梁、管道之间加绝缘材料；遇到架棚地方，电缆不应敷设在棚子与围岩之间。第八条 在维修巷道或对巷道喷浆时要注意保护在巷道内敷设的电缆，严禁破坏或将电缆喷在喷层内，严禁施工后电缆上余留喷浆灰。第九条 除过顶板、跨越巷道口等特别地点使用电缆托架外，电缆吊挂必须使用电缆钩，严禁使用铁丝、尼龙绳等其它线绳吊挂电缆。第十条 电缆在巷道一帮向另一帮悬挂时，必须采纳电缆钩贴顶板悬挂或用横托架支撑悬挂，...
