教你认识沿途的输电线路

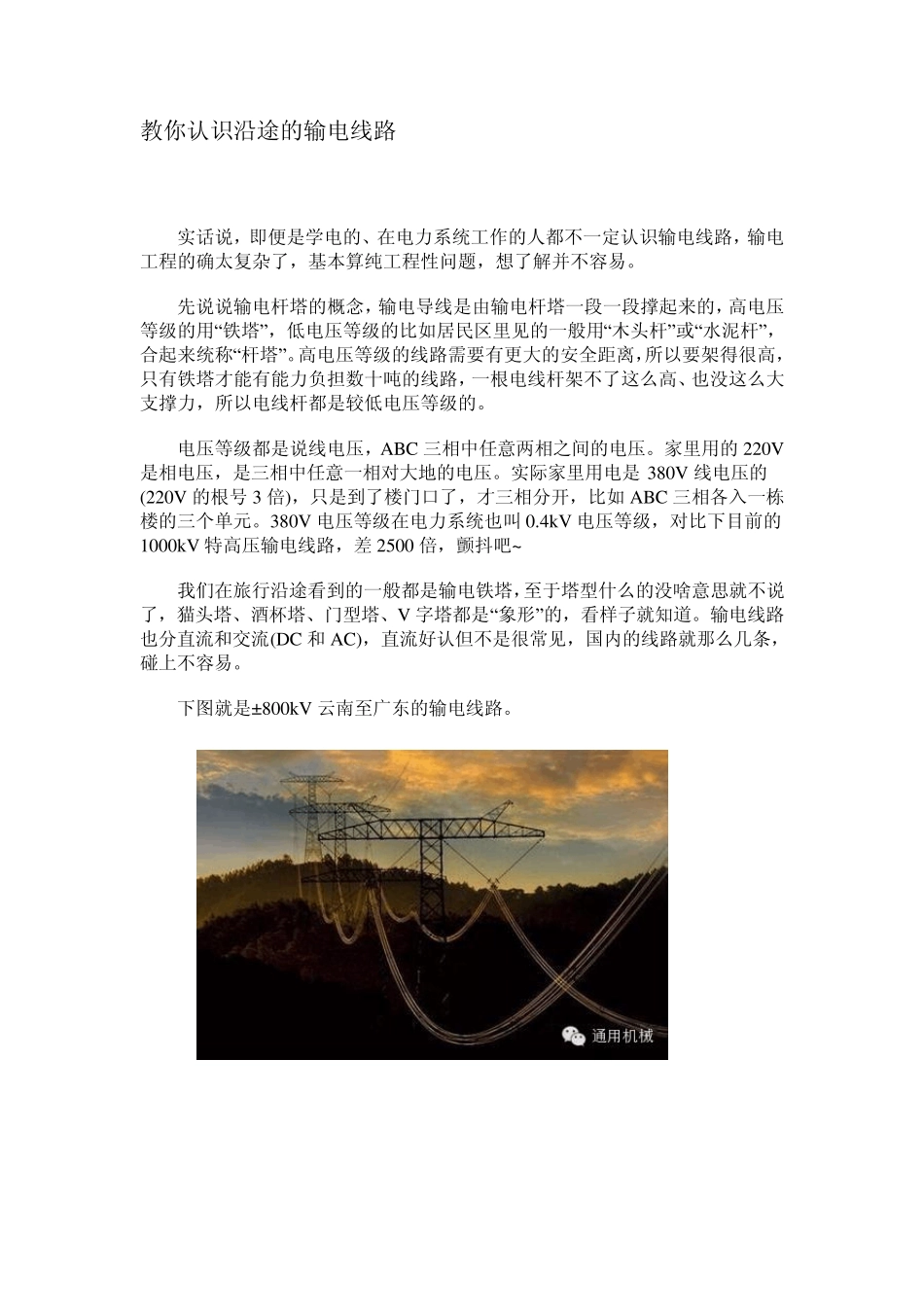

教你认识沿途的输电线路_第1页
1/7

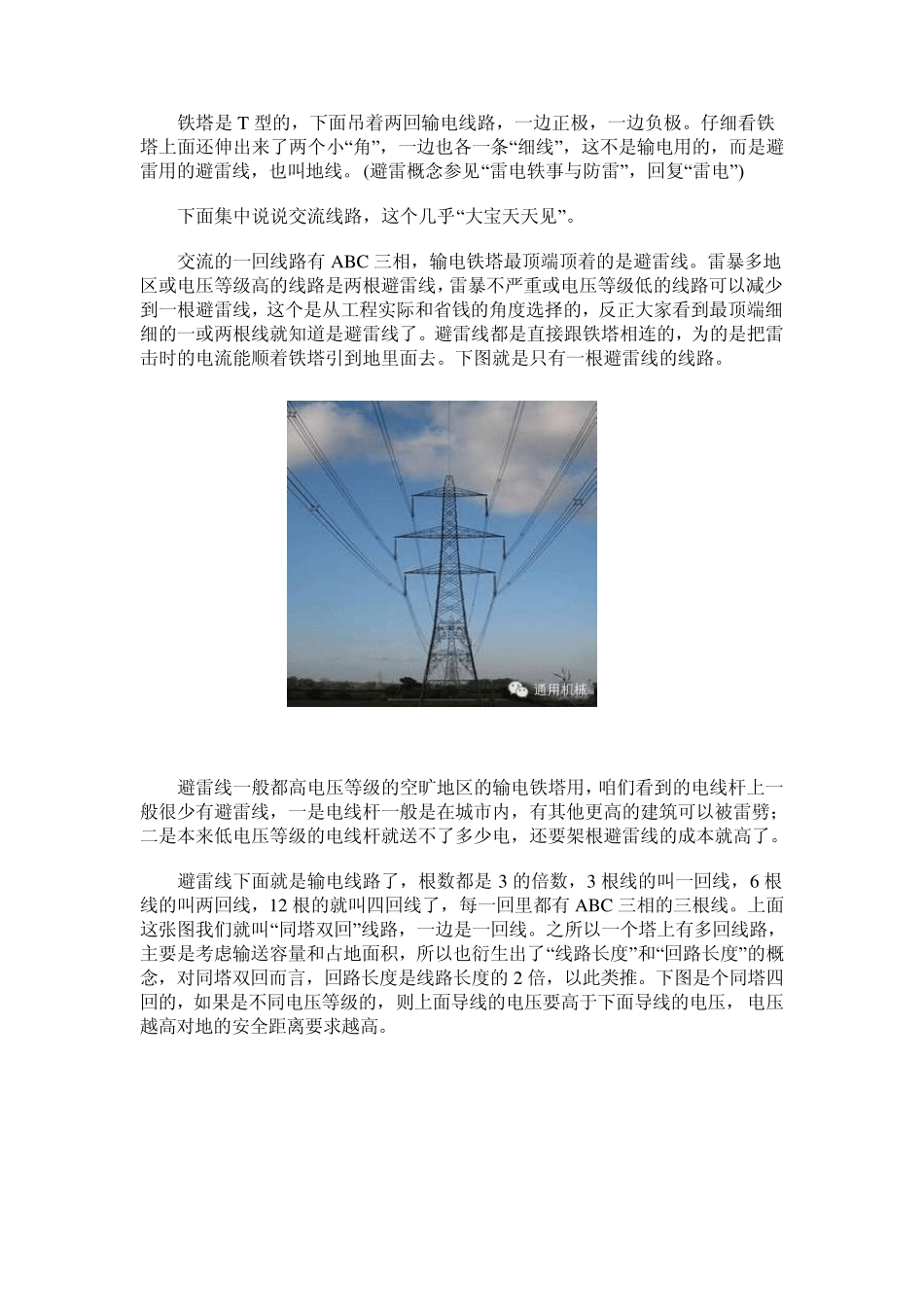

教你认识沿途的输电线路_第2页
2/7
教你认识沿途的输电线路_第3页
3/7
教你认识沿途的输电线路 实话说,即便是学电的、在电力系统工作的人都不一定认识输电线路,输电工程的确太复杂了,基本算纯工程性问题,想了解并不容易。 先说说输电杆塔的概念,输电导线是由输电杆塔一段一段撑起来的,高电压等级的用“铁塔”,低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”,合起来统称“杆塔”。高电压等级的线路需要有更大的安全距离,所以要架得很高,只有铁塔才能有能力负担数十吨的线路,一根电线杆架不了这么高、也没这么大支撑力,所以电线杆都是较低电压等级的。 电压等级都是说线电压,ABC 三相中任意两相之间的电压。家里用的220V是相电压,是三相中任意一相对大地的电压。实际家里用电是380V 线电压的(220V 的根号 3 倍),只是到了楼门口了,才三相分开,比如 ABC 三相各入一栋楼的三个单元。380V 电压等级在电力系统也叫 0.4kV 电压等级,对比下目前的1000kV 特高压输电线路,差 2500 倍,颤抖吧~ 我们在旅行沿途看到的一般都是输电铁塔,至于塔型什么的没啥意思就不说了,猫头塔、酒杯塔、门型塔、V 字塔都是“象形”的,看样子就知道。输电线路也分直流和交流(DC 和 AC),直流好认但不是很常见,国内的线路就那么几条,碰上不容易。 下图就是±800kV 云南至广东的输电线路。 铁塔是T 型的,下面吊着两回输电线路,一边正极,一边负极。仔细看铁塔上面还伸出来了两个小“角”,一边也各一条“细线”,这不是输电用的,而是避雷用的避雷线,也叫地线。(避雷概念参见“雷电轶事与防雷”,回复“雷电”) 下面集中说说交流线路,这个几乎“大宝天天见”。 交流的一回线路有 ABC 三相,输电铁塔最顶端顶着的是避雷线。雷暴多地区或电压等级高的线路是两根避雷线,雷暴不严重或电压等级低的线路可以减少到一根避雷线,这个是从工程实际和省钱的角度选择的,反正大家看到最顶端细细的一或两根线就知道是避雷线了。避雷线都是直接跟铁塔相连的,为的是把雷击时的电流能顺着铁塔引到地里面去。下图就是只有一根避雷线的线路。 避雷线一般都高电压等级的空旷地区的输电铁塔用,咱们看到的电线杆上一般很少有避雷线,一是电线杆一般是在城市内,有其他更高的建筑可以被雷劈;二是本来低电压等级的电线杆就送不了多少电,还要架根避雷线的成本就高了。 避雷线下面就是输电线路了,根数都是3 的倍数,3 根线的叫一回线,6 根线的叫两回线,12 根的就叫四回线了,每一回里都有 A...
