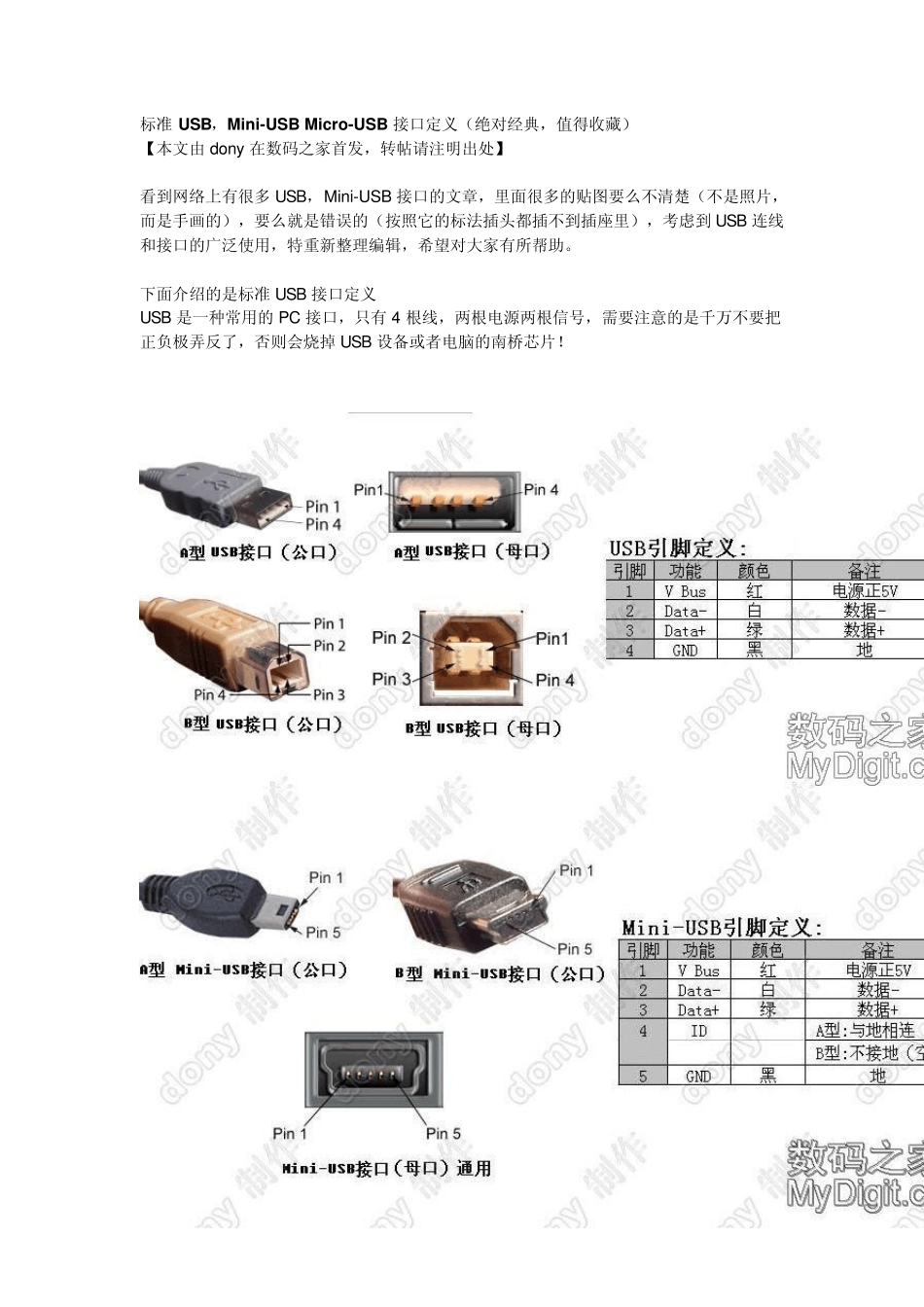

标准USB,MiniUSBMicroUSB接口定义_第1页
1/6

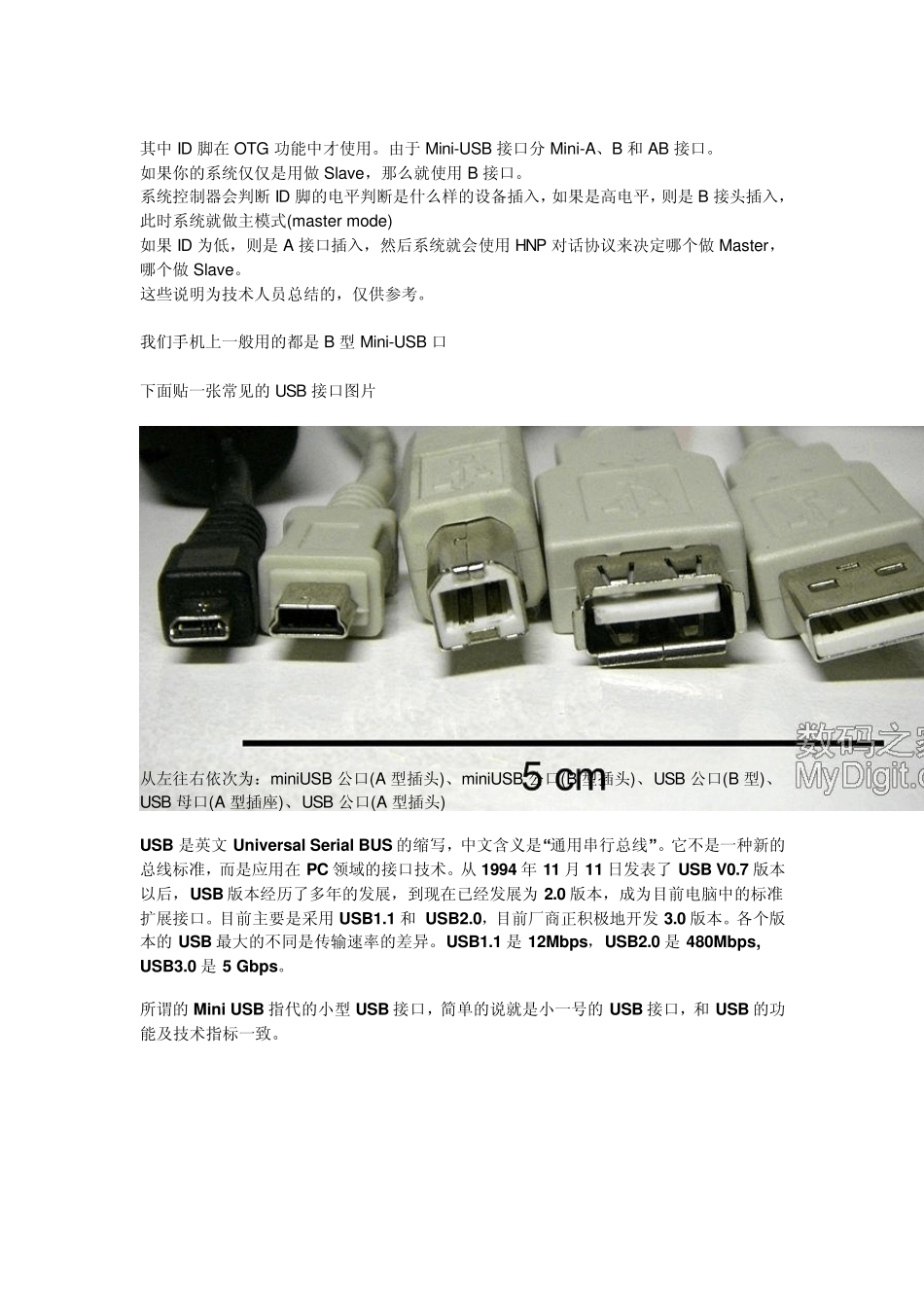

标准USB,MiniUSBMicroUSB接口定义_第2页
2/6

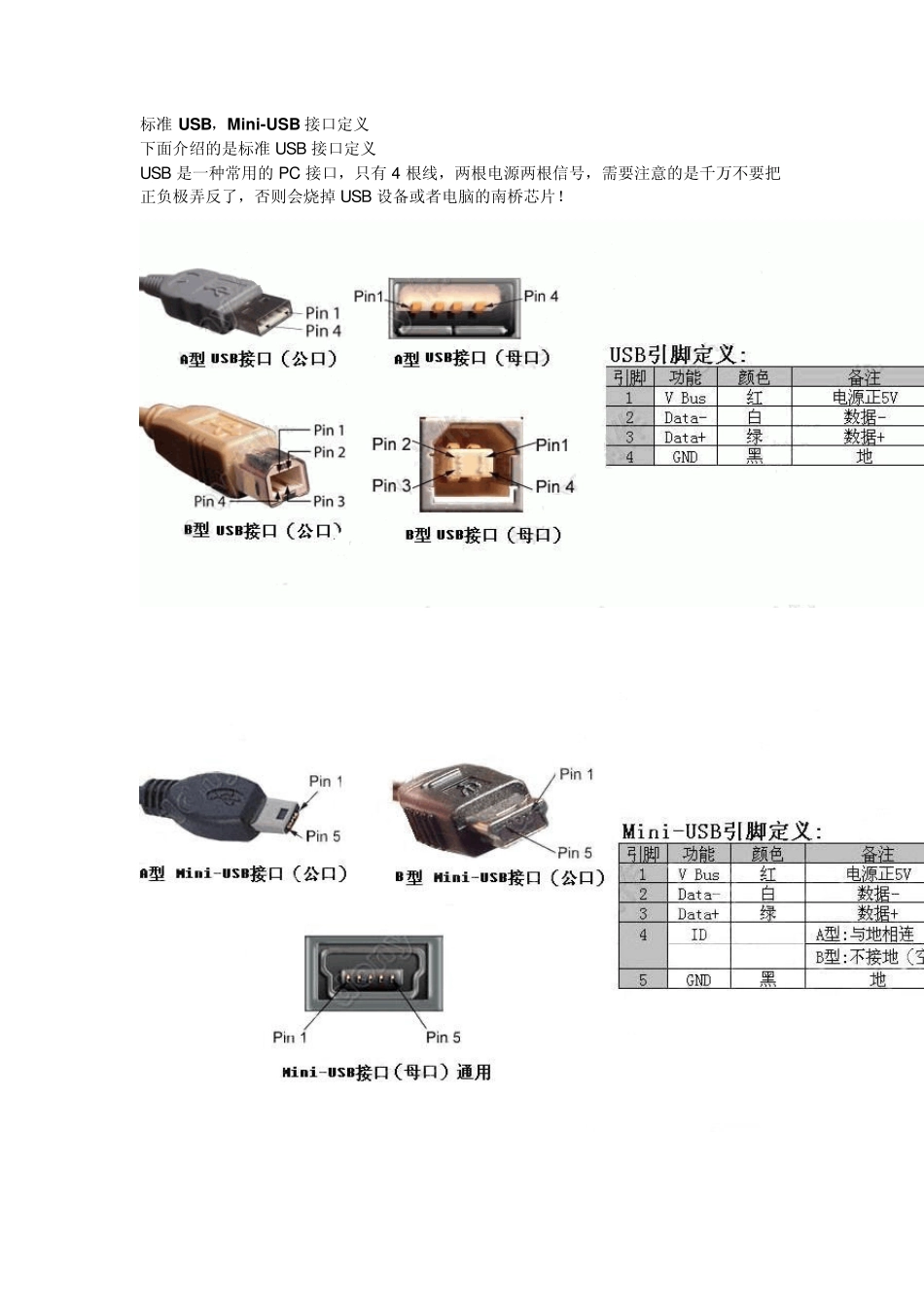

标准USB,MiniUSBMicroUSB接口定义_第3页
3/6
标准USB,Mini-USB Micro-USB 接口定义(绝对经典,值得收藏) 【本文由dony 在数码之家首发,转帖请注明出处】 看到网络上有很多USB,Mini-USB 接口的文章,里面很多的贴图要么不清楚(不是照片,而是手画的),要么就是错误的(按照它的标法插头都插不到插座里),考虑到USB 连线和接口的广泛使用,特重新整理编辑,希望对大家有所帮助。 下面介绍的是标准USB 接口定义 USB 是一种常用的PC 接口,只有4 根线,两根电源两根信号,需要注意的是千万不要把正负极弄反了,否则会烧掉 USB 设备或者电脑的南桥芯片! 其中ID 脚在OTG 功能中才使用。由于Mini-USB 接口分Mini-A、B 和 AB 接口。 如果你的系统仅仅是用做 Slav e,那么就使用B 接口。 系统控制器会判断 ID 脚的电平判断是什么样的设备插入,如果是高电平,则是 B 接头插入,此时系统就做主模式(master mode) 如果 ID 为低,则是 A 接口插入,然后系统就会使用HNP 对话协议来决定哪个做 Master,哪个做 Slav e。 这些说明为技术人员总结的,仅供参考。 我们手机上一般用的都是 B 型 Mini-USB 口 下面贴一张常见的 USB 接口图片 从左往右依次为:miniUSB 公口(A 型插头)、miniUSB 公口(B 型插头)、USB 公口(B 型)、USB 母口(A 型插座)、USB 公口(A 型插头) USB 是英文 Univ ers al Serial BUS 的缩写,中文含义是“通用串行总线”。它不是一种新的总线标准,而是应用在PC 领域的接口技术。从 1994 年 11 月 11 日发表了 USB V0.7 版本以后,USB 版本经历了多年的发展,到现在已经发展为 2.0 版本,成为目前电脑中的标准扩展接口。目前主要是采用USB1.1 和 USB2.0,目前厂商正积极地开发 3.0 版本。各个版本的 USB 最大的不同是传输速率的差异。USB1.1 是 12Mbps,USB2.0 是 480Mbps , USB3.0 是 5 Gbps。 所谓的 Mini USB 指代的小型 USB 接口,简单的说就是小一号的 USB 接口,和 USB 的功能及技术指标一致。 标准USB,Min i-USB 接口定义 下面介绍的是标准USB 接口定义 USB 是一种常用的PC 接口,只有 4 根线,两根电源两根信号,需要注意的是千万不要把正负极弄反了,否则会烧掉 USB 设备或者电脑的南桥芯片! 其中ID 脚在OTG 功能中才使用。由于Mini-USB 接口分Mini-A、B 和 AB 接口。 如果你的系统仅仅是用做 Slav e,那么就使用B 接口。 系统控...
