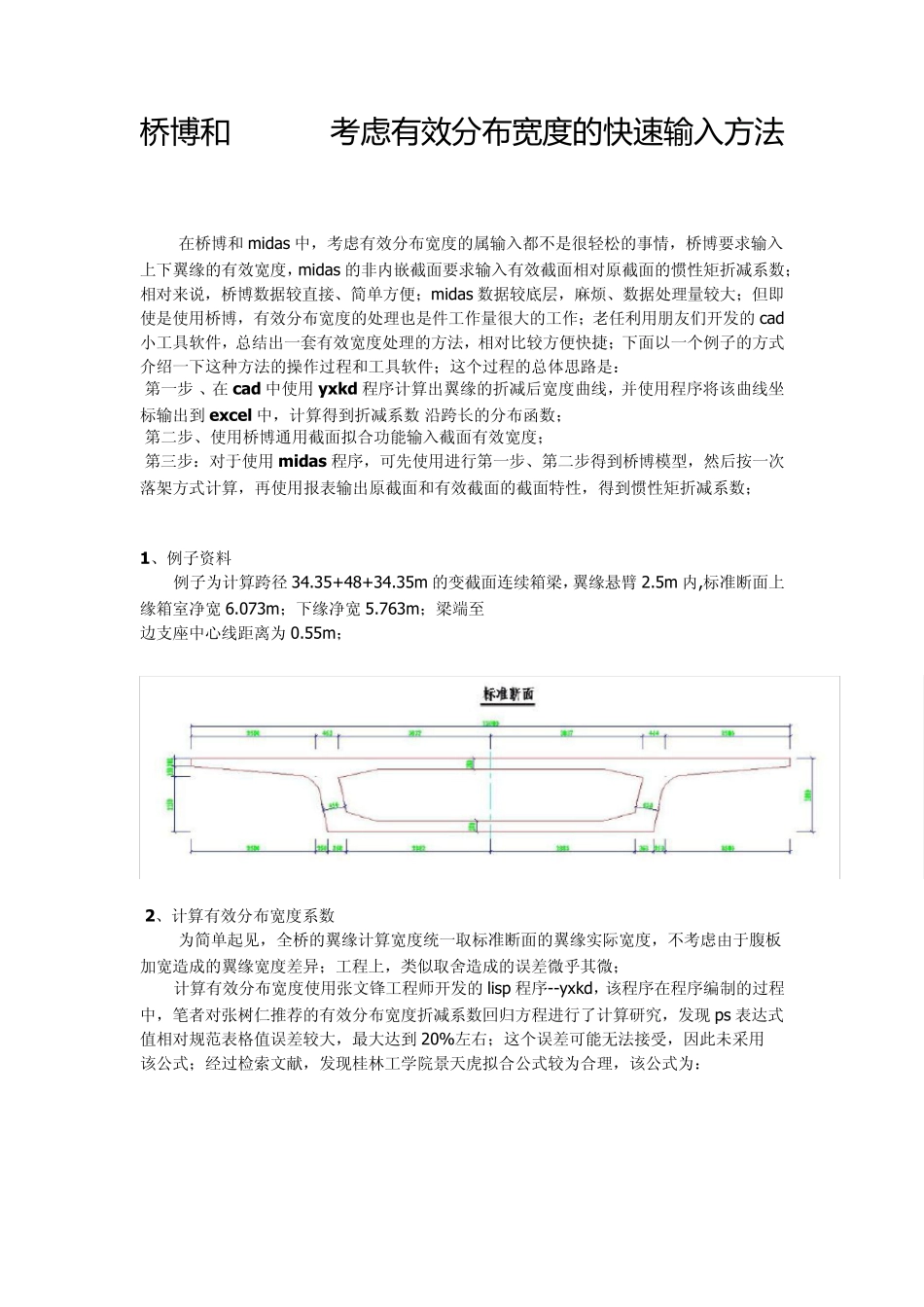

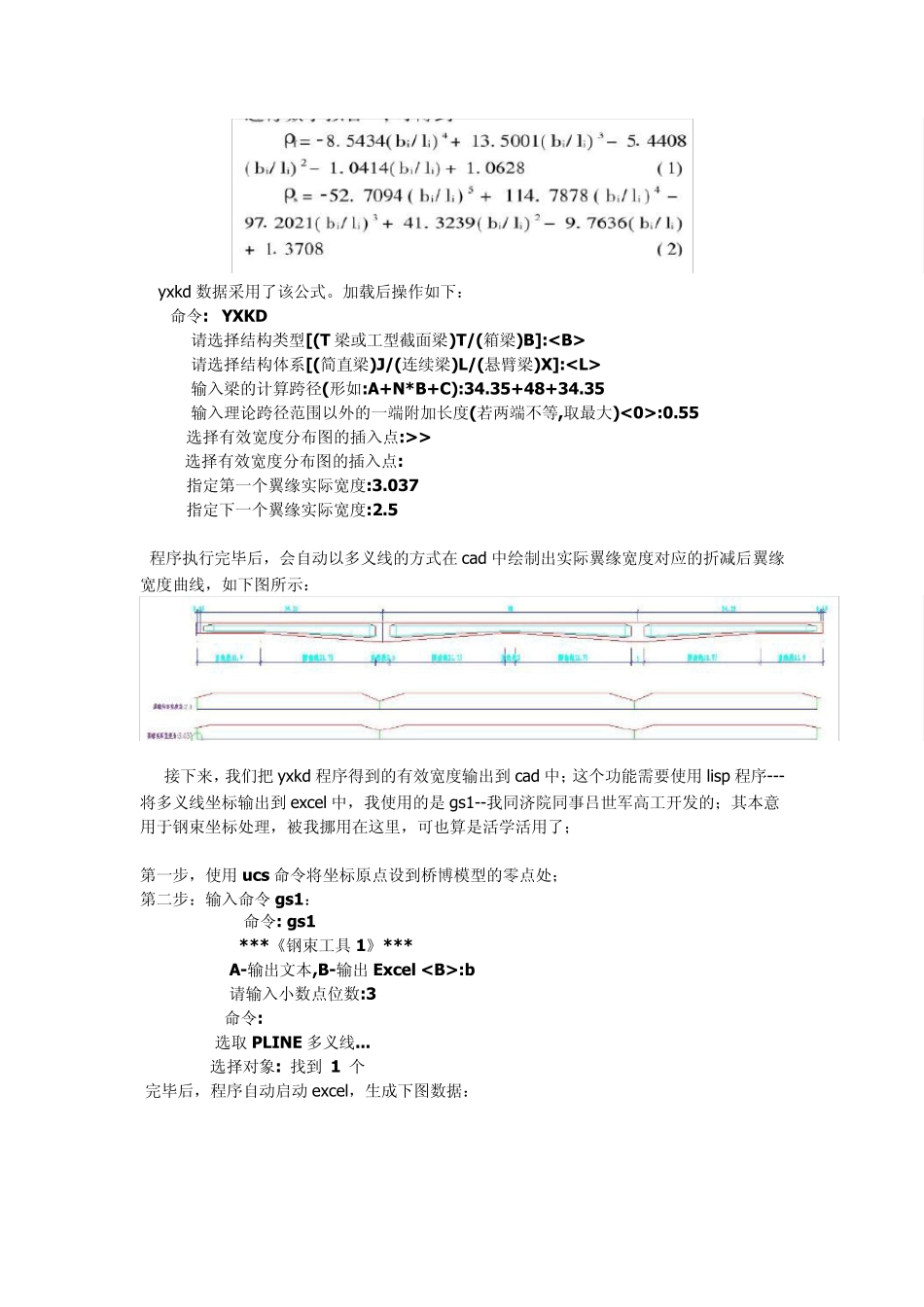

桥 博 和 midas考 虑 有 效 分 布 宽 度 的 快 速 输 入方法 在桥博和midas 中,考虑有效分布宽度的属输入都不是很轻松的事情,桥博要求输入上下翼缘的有效宽度,midas 的非内嵌截面要求输入有效截面相对原截面的惯性矩折减系数;相对来说,桥博数据较直接、简单方便;midas 数据较底层,麻烦、数据处理量较大;但即使是使用桥博,有效分布宽度的处理也是件工作量很大的工作;老任利用朋友们开发的cad小工具软件,总结出一套有效宽度处理的方法,相对比较方便快捷;下面以一个例子的方式介绍一下这种方法的操作过程和工具软件;这个过程的总体思路是: 第一步 、在cad 中使用 yxkd 程序计算出翼缘的折减后宽度曲线,并使用程序将该曲线坐标输出到 excel 中,计算得到折减系数 沿跨长的分布函数; 第二步、使用桥博通用截面拟合功能输入截面有效宽度; 第三步:对于使用 midas 程序,可先使用进行第一步、第二步得到桥博模型,然后按一次落架方式计算,再使用报表输出原截面和有效截面的截面特性,得到惯性矩折减系数; 1、例子资料 例子为计算跨径 34.35+48+34.35m 的变截面连续箱梁,翼缘悬臂 2.5m 内,标准断面上缘箱室净宽6.073m;下缘净宽5.763m;梁端至 边支座中心线距离为 0.55m; 2、计算有效分布宽度系数 为简单起见,全桥的翼缘计算宽度统一取标准断面的翼缘实际宽度,不考虑由于腹板加宽造成的翼缘宽度差异;工程上,类似取舍造成的误差微乎其微; 计算有效分布宽度使用张文锋工程师开发的lisp 程序--yxkd,该程序在程序编制的过程中,笔者对张树仁推荐的有效分布宽度折减系数回归方程进行了计算研究,发现 ps 表达式值相对规范表格值误差较大,最大达到 20%左右;这个误差可能无法接受,因此未采用 该公式;经过检索文献,发现桂林工学院景天虎拟合公式较为合理,该公式为: yxkd 数据采用了该公式。加载后操作如下: 命令: YXKD 请选择结构类型[(T 梁或工型截面梁)T/(箱梁)B]: 请选择结构体系[(简直梁)J/(连续梁)L/(悬臂梁)X]: 输入梁的计算跨径(形如:A+N*B+C):34.35+48+34.35 输入理论跨径范围以外的一端附加长度(若两端不等,取最大)<0>:0.55 选择有效宽度分布图的插入点:>> 选择有效宽度分布图的插入点: 指定第一个翼缘实际宽度:3.037 指定下一个翼缘实际宽度:2.5 程序执行完毕后,会自动以多义线的方式在 cad 中绘制出实际翼缘宽度对应的折减后翼缘宽度曲线,...
