气氛保护辊底式热处理炉方案及报价

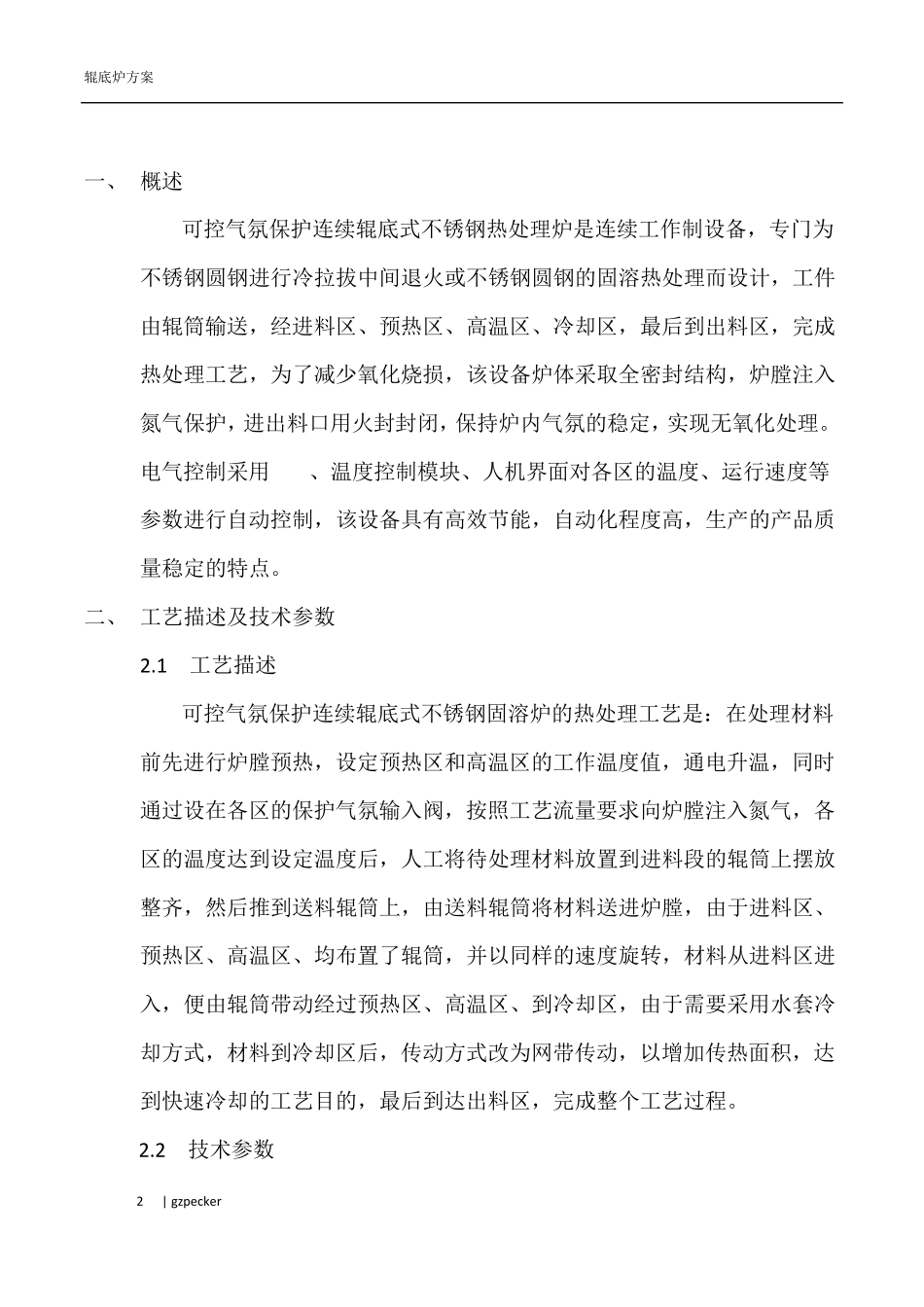

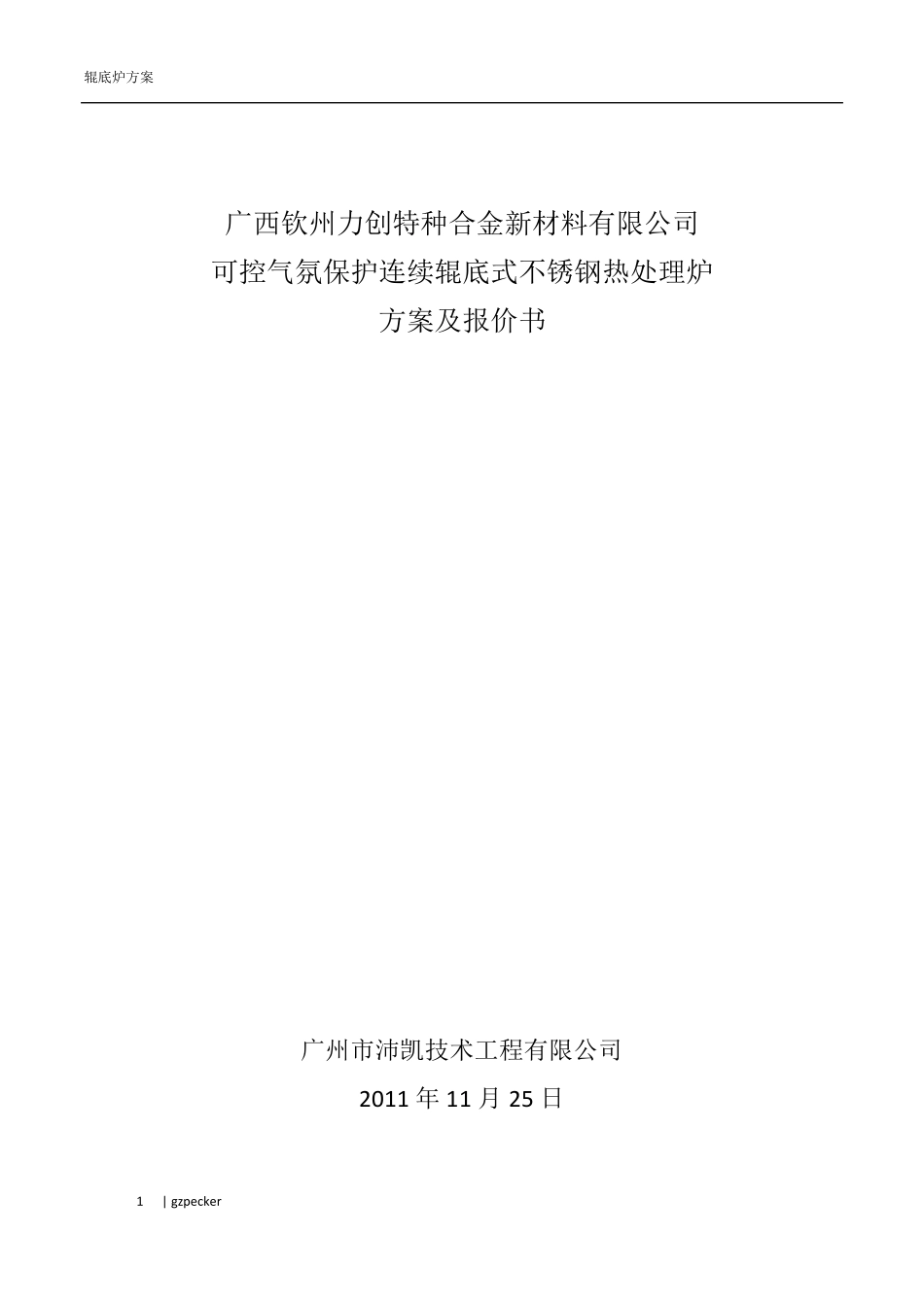

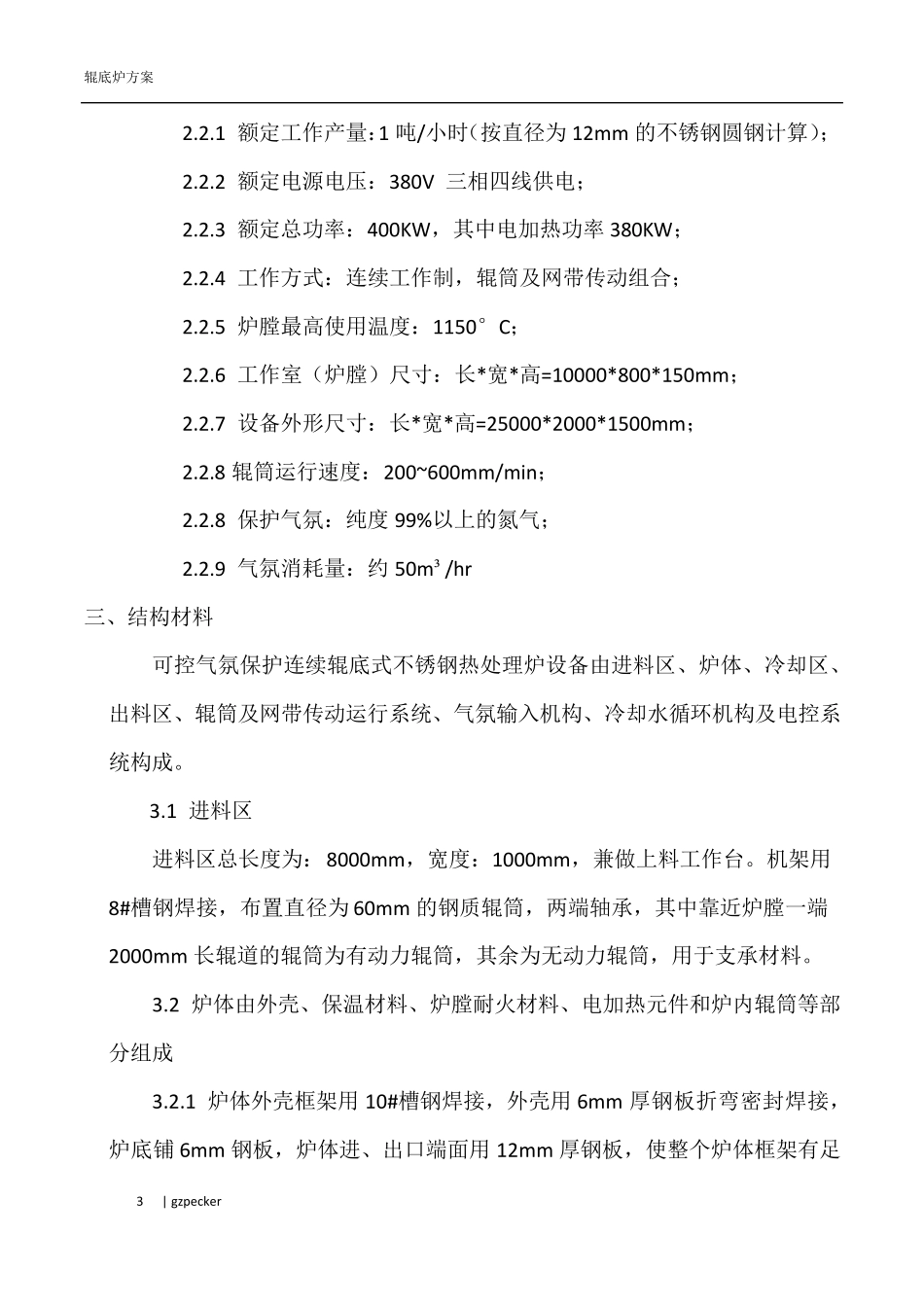

辊底炉方案 1 | gzpecker 广西钦州力创特种合金新材料有限公司 可控气氛保护连续辊底式不锈钢热处理炉 方案及报价书 广州市沛凯技术工程有限公司 2011 年 11 月 25 日 辊底炉方案 2 | gzpecker 一、 概述 可控气氛保护连续辊底式不锈钢热处理炉是连续工作制设备，专门为不锈钢圆钢进行冷拉拔中间退火或不锈钢圆钢的固溶热处理而设计，工件由辊筒输送，经进料区、预热区、高温区、冷却区，最后到出料区，完成热处理工艺，为了减少氧化烧损，该设备炉体采取全密封结构，炉膛注入氮气保护，进出料口用火封封闭，保持炉内气氛的稳定，实现无氧化处理。电气控制采用 PLC、温度控制模块、人机界面对各区的温度、运行速度等参数进行自动控制，该设备具有高效节能，自动化程度高，生产的产品质量稳定的特点。 二、 工艺描述及技术参数 2.1 工艺描述 可控气氛保护连续辊底式不锈钢固溶炉的热处理工艺是：在处理材料前先进行炉膛预热，设定预热区和高温区的工作温度值，通电升温，同时通过设在各区的保护气氛输入阀，按照工艺流量要求向炉膛注入氮气，各区的温度达到设定温度后，人工将待处理材料放置到进料段的辊筒上摆放整齐，然后推到送料辊筒上，由送料辊筒将材料送进炉膛，由于进料区、预热区、高温区、均布置了辊筒，并以同样的速度旋转，材料从进料区进入，便由辊筒带动经过预热区、高温区、到冷却区，由于需要采用水套冷却方式，材料到冷却区后，传动方式改为网带传动，以增加传热面积，达到快速冷却的工艺目的，最后到达出料区，完成整个工艺过程。 2.2 技术参数 辊底炉方案 3 | gzpecker 2.2.1 额定工作产量：1 吨/小时（按直径为12mm 的不锈钢圆钢计算）； 2.2.2 额定电源电压：380V 三相四线供电； 2.2.3 额定总功率：400KW，其中电加热功率380KW； 2.2.4 工作方式：连续工作制，辊筒及网带传动组合； 2.2.5 炉膛最高使用温度：1150°C； 2.2.6 工作室（炉膛）尺寸：长*宽*高=10000*800*150mm； 2.2.7 设备外形尺寸：长*宽*高=25000*2000*1500mm； 2.2.8 辊筒运行速度：200~600mm/min； 2.2.8 保护气氛：纯度99%以上的氮气； 2.2.9 气氛消耗量：约50m³/hr 三、结构材料 可控气氛保护连续辊底式不锈钢热处理炉设备由进料区、炉体、冷却区、出料区、辊筒及网带传动运行系统、气氛输入机构、冷却水循环机构及电控系统构成。 3.1 进料区 进料区总长度为：8000mm，宽度：1000mm，兼做上...
